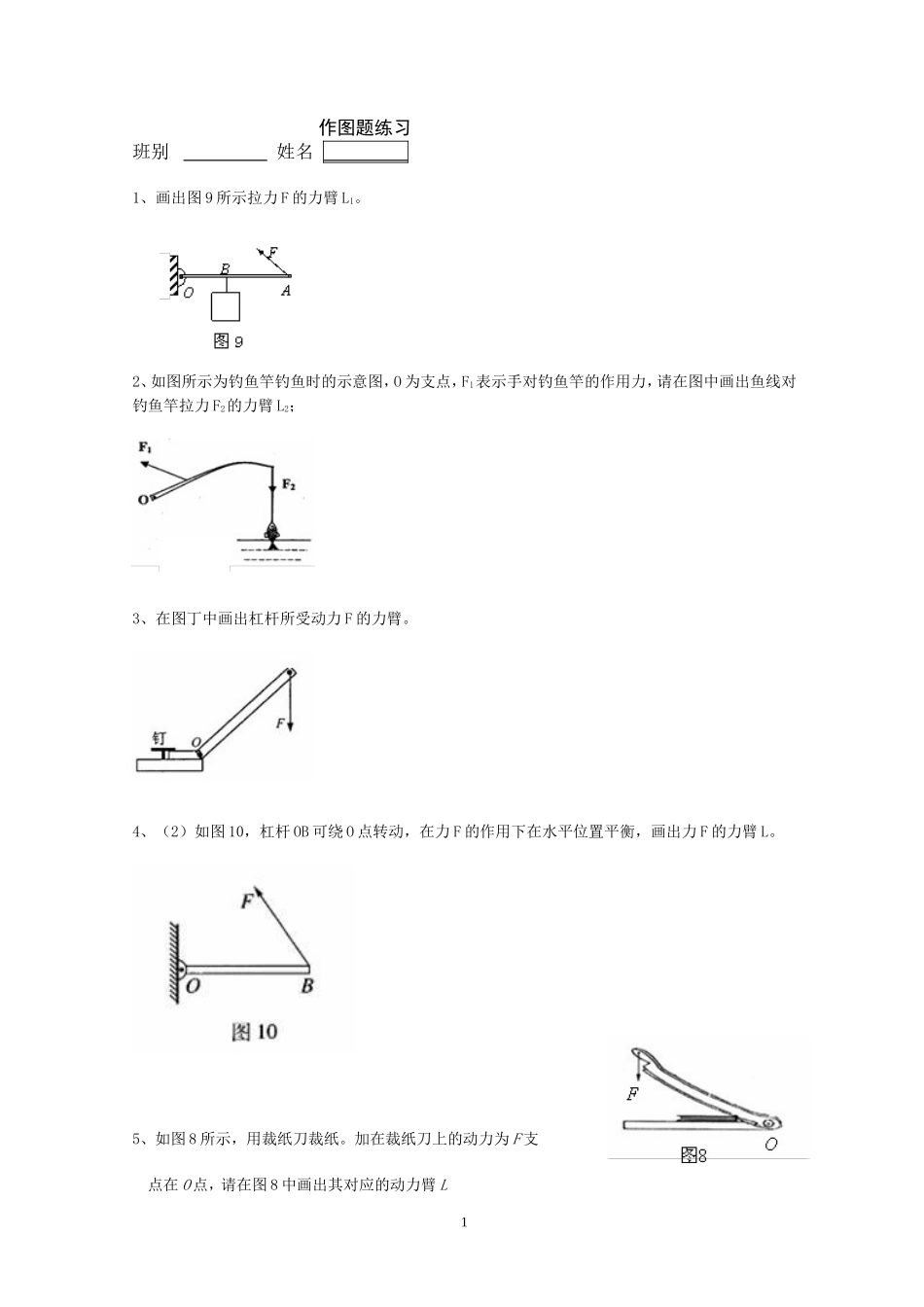

1/3
八年下作图题_第2页

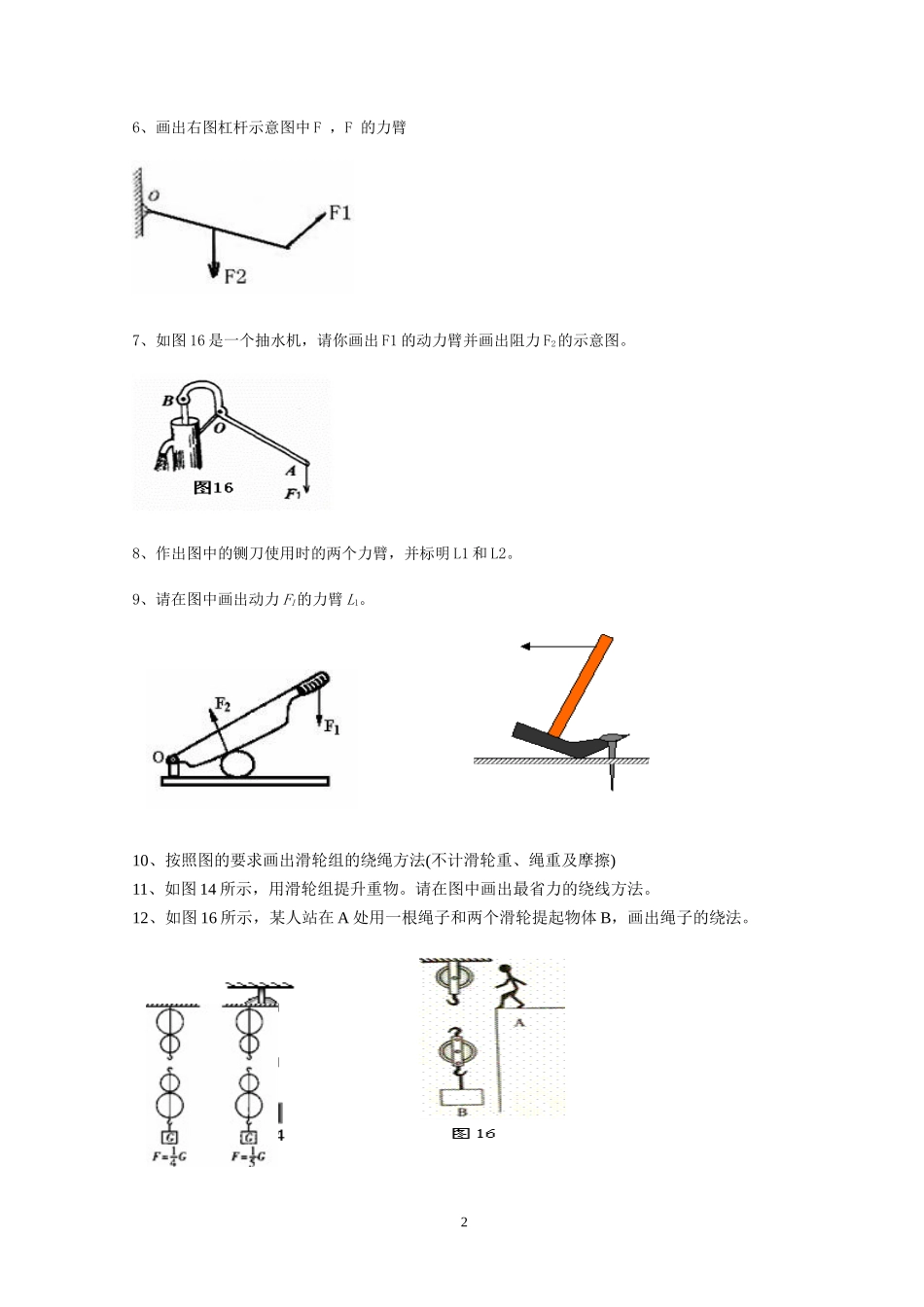

2/3
八年下作图题_第3页

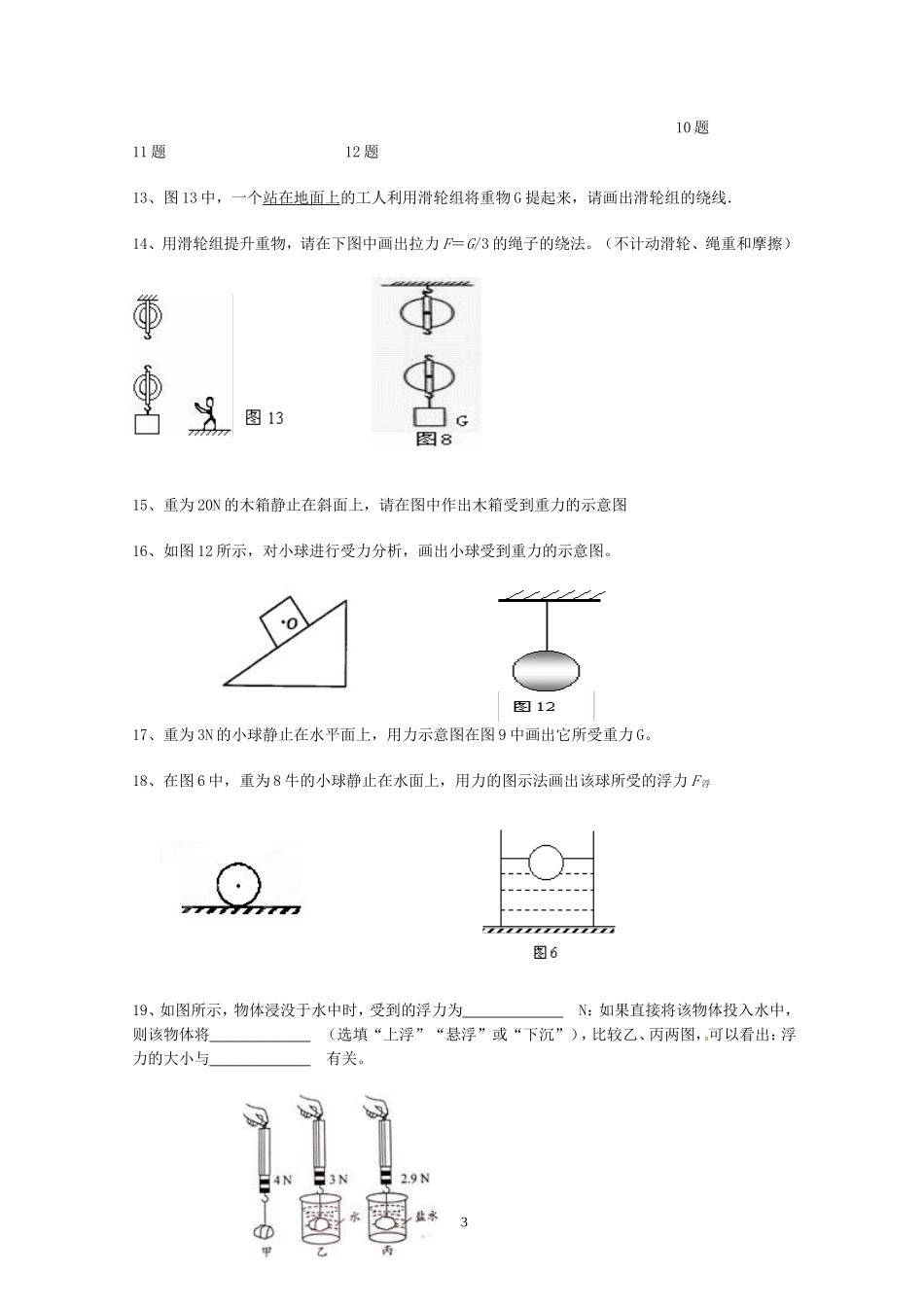

3/3
作图题练习班别姓名1、画出图9所示拉力F的力臂L1。2、如图所示为钓鱼竿钓鱼时的示意图,O为支点,F1表示手对钓鱼竿的作用力,请在图中画出鱼线对钓鱼竿拉力F2的力臂L2;3、在图丁中画出杠杆所受动力F的力臂。4、(2)如图10,杠杆OB可绕O点转动,在力F的作用下在水平位置平衡,画出力F的力臂L。5、如图8所示,用裁纸刀裁纸。加在裁纸刀上的动力为F支点在O点,请在图8中画出其对应的动力臂L16、画出右图杠杆示意图中F,F的力臂7、如图16是一个抽水机,请你画出F1的动力臂并画出阻力F2的示意图。8、作出图中的铡刀使用时的两个力臂,并标明L1和L2。9、请在图中画出动力F1的力臂L1。10、按照图的要求画出滑轮组的绕绳方法(不计滑轮重、绳重及摩擦)11、如图14所示,用滑轮组提升重物。请在图中画出最省力的绕线方法。12、如图16所示,某人站在A处用一根绳子和两个滑轮提起物体B,画出绳子的绕法。210题11题12题13、图13中,一个站在地面上的工人利用滑轮组将重物G提起来,请画出滑轮组的绕线.14、用滑轮组提升重物,请在下图中画出拉力F=G/3的绳子的绕法。(不计动滑轮、绳重和摩擦)15、重为20N的木箱静止在斜面上,请在图中作出木箱受到重力的示意图16、如图12所示,对小球进行受力分析,画出小球受到重力的示意图。17、重为3N的小球静止在水平面上,用力示意图在图9中画出它所受重力G。18、在图6中,重为8牛的小球静止在水面上,用力的图示法画出该球所受的浮力F浮19、如图所示,物体浸没于水中时,受到的浮力为N:如果直接将该物体投入水中,则该物体将(选填“上浮”“悬浮”或“下沉”),比较乙、丙两图,可以看出:浮力的大小与有关。3
