正投影与三视图（新授）VIP免费

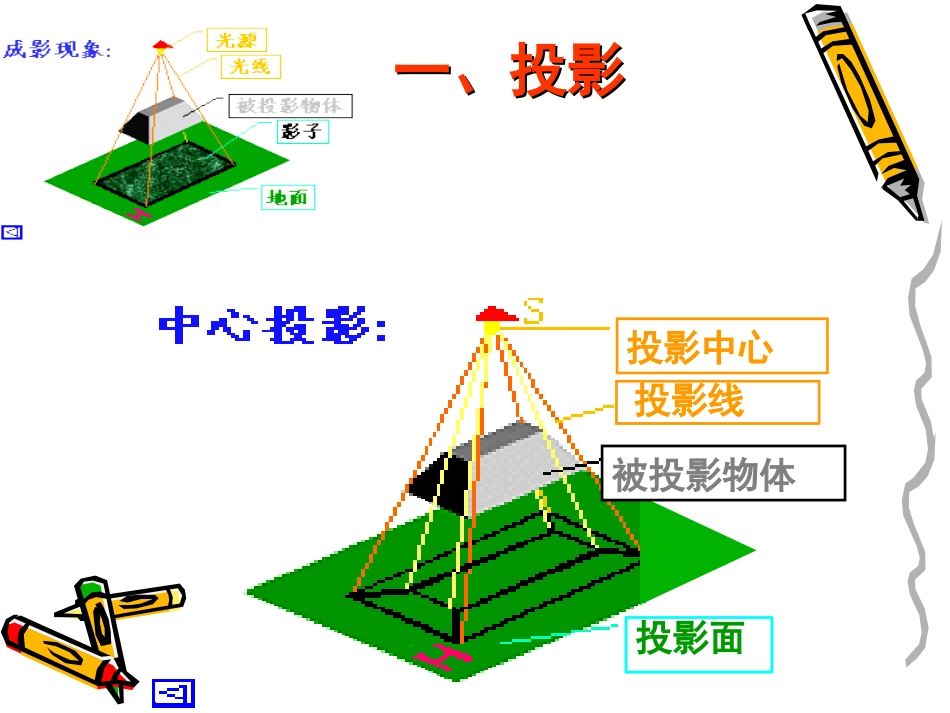

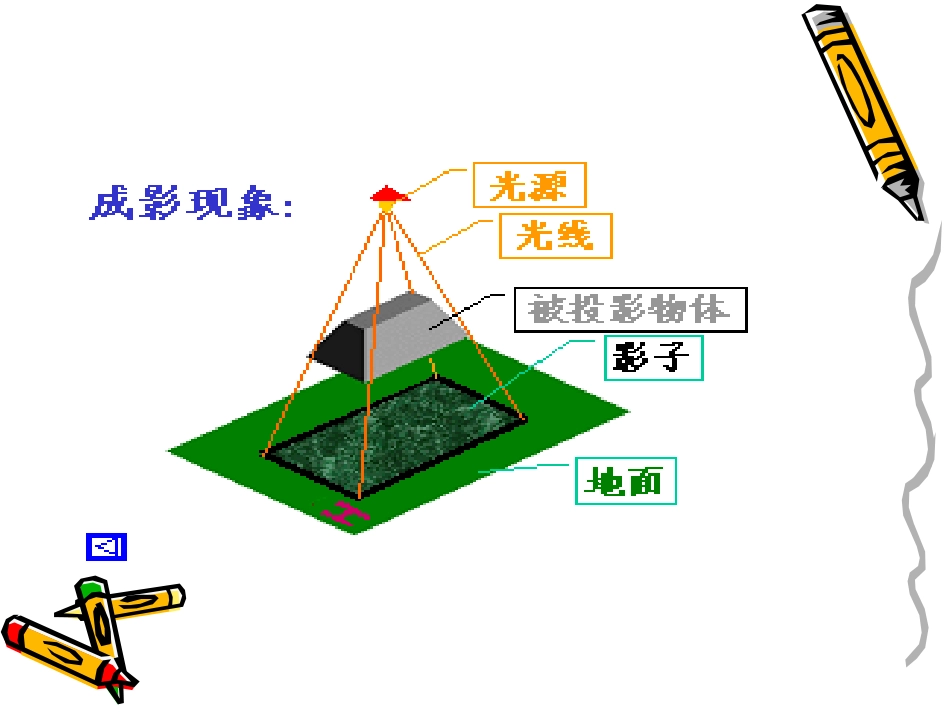

正投影与三视图正投影与三视图第二节常见的技术图样第二节常见的技术图样一、投影一、投影投影中心投影线投影面被投影物体11、种类、种类工程图样一般都是采用正投影工程图样一般都是采用正投影中心投影平行投影22、正投影的基本性、正投影的基本性质质真实性真实性积聚性积聚性类似性类似性要确定物体的空间形状，要确定物体的空间形状，需要采用多面正投影。需要采用多面正投影。二、三视图二、三视图a.a.正面投影面用“正面投影面用“VV””标记；标记；b.b.侧面投影面用“侧面投影面用“WW””标记；标记；c.c.水平投影面用“水平投影面用“HH””标记；标记；三投影面之间两两的交线三投影面之间两两的交线称为投影轴，分别用称为投影轴，分别用OXOX、、OYOY、、OZOZ表示；表示；三根轴的交点Ｏ三根轴的交点Ｏ称为原点。称为原点。11、三视图的三投影面体系、三视图的三投影面体系22、三视图的形成、三视图的形成现将物体放在三面现将物体放在三面投影体系中，并尽可投影体系中，并尽可能使物体的各主要表能使物体的各主要表面平行或垂直与其中面平行或垂直与其中的一个投影面，保持的一个投影面，保持物体不动，将物体分物体不动，将物体分别向三个投影面作正别向三个投影面作正投影，就得到物体的投影，就得到物体的三视图。三视图。33、三视图的名称、三视图的名称C、从上向下看，即得在H面上的投影，称为俯视图。A、从前向后看，即得V面上的投影，称为主视图；B、从左向右看，即得在W面上的投影，称为侧视图或左视图；44、物体的三视图在图纸上的位置、物体的三视图在图纸上的位置左视图左视图俯视图俯视图主视图主视图主视图主视图俯视图俯视图左视图左视图①、____视图反映物体空间的___度和___度，不反映物体的___度。三视图间的基本投影有什么关系？主视图主视图俯视图俯视图左视图左视图②、___视图的视图的上下左右上下左右对应对应物体的物体的________________关系；关系；主视图反映物体的长度和高度，不反映物体的宽度。俯视图反映物体的长度和宽度，不反映物体的高度。左视图反映物体的宽度和高度，不反映物体的长度。宽相等宽相等55、三视图的投影规律、三视图的投影规律长对正长对正高平齐高平齐主视图左视图俯视图66、六向方位关系、六向方位关系主视图的主视图的上下左右上下左右对对应物体的关应物体的关系；系；上下左右上下左右66、六向方位关系、六向方位关系俯视图的俯视图的上下左右上下左右对对应物体的关应物体的关系；系；后前左右后前左右66、六向方位关系、六向方位关系左视图的左视图的上下左右上下左右对对应物体的关应物体的关系。系。上下后前上下后前三、三视图的识读可视轮廓线用实线，不可视轮廓线用虚线。同一平面内的形体分割线不是轮廓线。铅笔：HHBB三角板曲线板圆规：图板比例尺分规丁字尺四、三视图的绘制１、一般画图工具图板丁字尺１、一般画图工具图板丁字尺１、一般画图工具２、步骤a、结构分析(分析物体的基本形体组成及其形状、大小、位置关系）b、确定主视图（反映物体的主要形状特征）c、根据模型尺寸,选择合适的绘图比例。d、用Ｈ铅笔画底图，用ＨＢ铅笔画对称轴线，最后用Ｂ铅笔勾出轮廓线。（轮廓线与底线粗细比例为２：１）e、擦去辅助线。30183020技术图样的绘制应当为表达设计意图服务，并力求体现技术特征。
