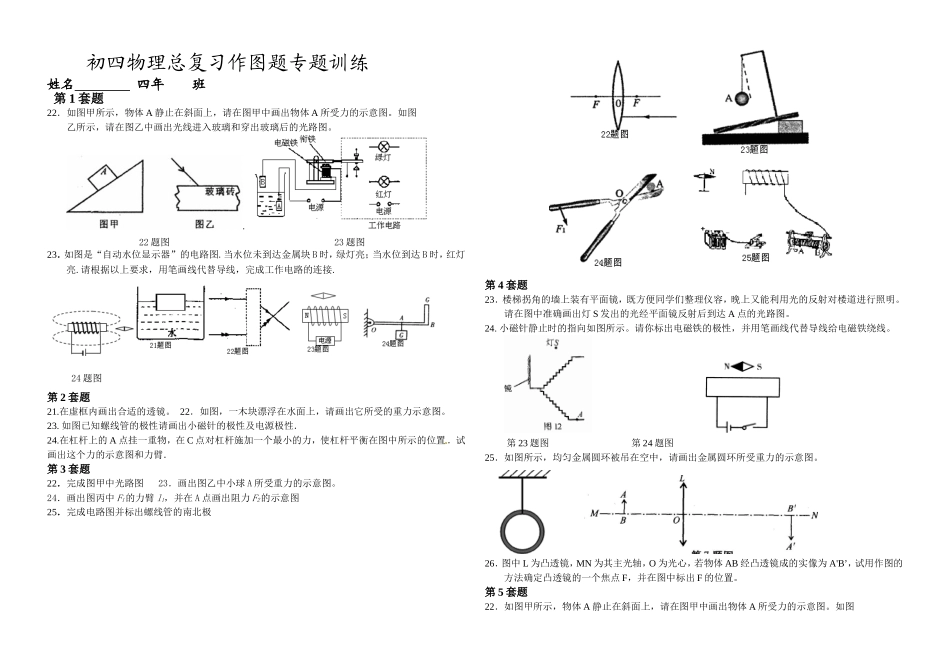

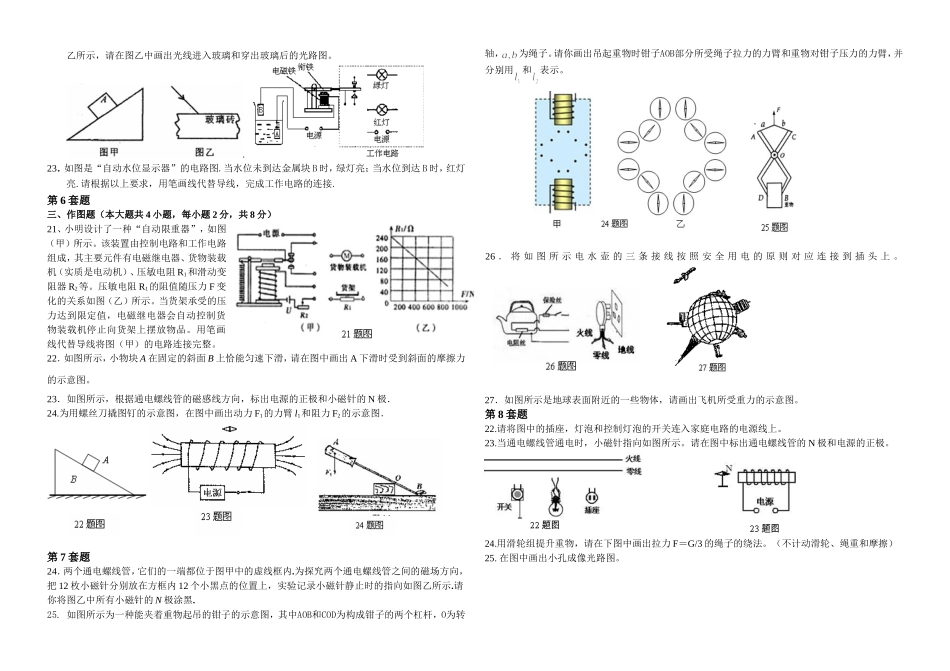

初四物理总复习作图题专题训练姓名四年班第1套题22．如图甲所示，物体A静止在斜面上，请在图甲中画出物体A所受力的示意图。如图乙所示，请在图乙中画出光线进入玻璃和穿出玻璃后的光路图。.22题图23题图23．如图是“自动水位显示器”的电路图.当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮.请根据以上要求，用笔画线代替导线，完成工作电路的连接.24题图第2套题21.在虚框内画出合适的透镜。22．如图，一木块漂浮在水面上，请画出它所受的重力示意图。23.如图已知螺线管的极性请画出小磁针的极性及电源极性．24.在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．第3套题22．完成图甲中光路图23．画出图乙中小球A所受重力的示意图。24．画出图丙中F1的力臂l1，并在A点画出阻力F2的示意图25．完成电路图并标出螺线管的南北极第4套题23．楼梯拐角的墙上装有平面镜，既方便同学们整理仪容，晚上又能利用光的反射对楼道进行照明。请在图中准确画出灯S发出的光经平面镜反射后到达A点的光路图。24.小磁针静止时的指向如图所示。请你标出电磁铁的极性，并用笔画线代替导线给电磁铁绕线。第23题图第24题图25．如图所示，均匀金属圆环被吊在空中，请画出金属圆环所受重力的示意图。26．图中L为凸透镜，MN为其主光轴，O为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。第5套题22．如图甲所示，物体A静止在斜面上，请在图甲中画出物体A所受力的示意图。如图乙所示，请在图乙中画出光线进入玻璃和穿出玻璃后的光路图。.23．如图是“自动水位显示器”的电路图.当水位未到达金属块B时，绿灯亮；当水位到达B时，红灯亮.请根据以上要求，用笔画线代替导线，完成工作电路的连接.第6套题三、作图题（本大题共4小题，每小题2分，共8分）21、小明设计了一种“自动限重器”，如图（甲）所示。该装置由控制电路和工作电路组成，其主要元件有电磁继电器、货物装载机（实质是电动机）、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图（乙）所示。当货架承受的压力达到限定值，电磁继电器会自动控制货物装载机停止向货架上摆放物品。用笔画线代替导线将图（甲）的电路连接完整。22．如图所示，小物块A在固定的斜面B上恰能匀速下滑，请在图中画出A下滑时受到斜面的摩擦力的示意图。23．如图所示，根据通电螺线管的磁感线方向，标出电源的正极和小磁针的N极．24.为用螺丝刀撬图钉的示意图，在图中画出动力F1的力臂l1和阻力F2的示意图．第7套题24．两个通电螺线管，它们的一端都位于图甲中的虚线框内.为探究两个通电螺线管之间的磁场方向，把12枚小磁针分别放在方框内12个小黑点的位置上，实验记录小磁针静止时的指向如图乙所示.请你将图乙中所有小磁针的N极涂黑.25.如图所示为一种能夹着重物起吊的钳子的示意图，其中AOB和COD为构成钳子的两个杠杆，O为转轴，为绳子。请你画出吊起重物时钳子AOB部分所受绳子拉力的力臂和重物对钳子压力的力臂，并分别用和表示。26．将如图所示电水壶的三条接线按照安全用电的原则对应连接到插头上。27．如图所示是地球表面附近的一些物体，请画出飞机所受重力的示意图。第8套题22.请将图中的插座，灯泡和控制灯泡的开关连入家庭电路的电源线上。23.当通电螺线管通电时，小磁针指向如图所示。请在图中标出通电螺线管的N极和电源的正极。24.用滑轮组提升重物，请在下图中画出拉力F＝G/3的绳子的绕法。（不计动滑轮、绳重和摩擦）25.在图中画出小孔成像光路图。第9套题22.右图为一辆轿车的俯视示意图。O点为司机眼部所在位置，司机在右侧的后视镜AB(看作平面镜)中能看到车尾c点。根据平面镜成像规律画出司机眼睛看到C点的光路图。23.如图，在杠杆AB上挂了一个重为G的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向。24.请用笔画线代替导线，按要求将图中的滑动变阻器连入电路。（要求滑片P向左滑动时，连入电路的阻值减小）25.根据右上图中小磁针N极的指向，标出通电螺线管电源的“＋”、“－”极。第10...
