预制空心板梁施工方案VIP免费

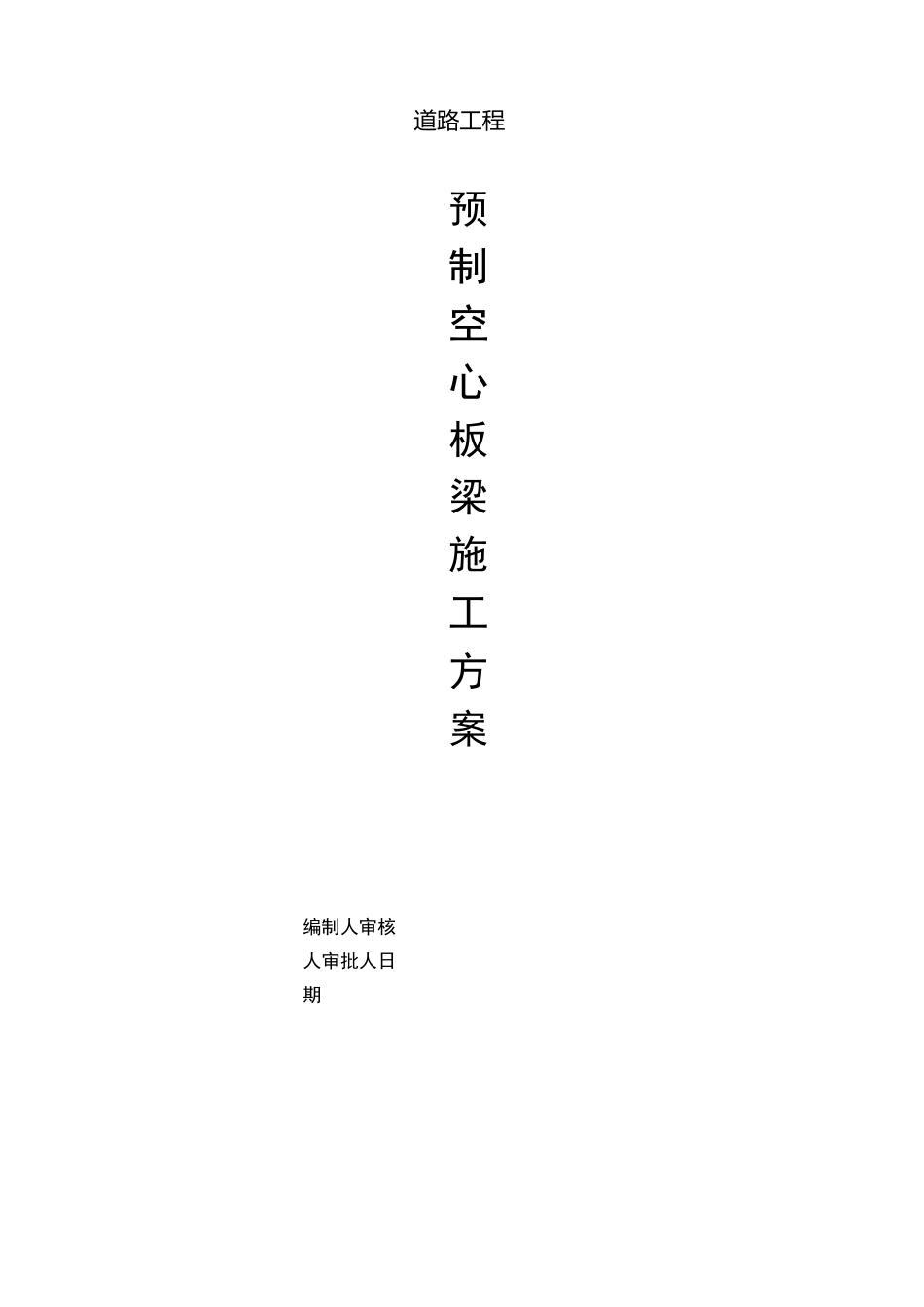

预制空心板梁施工方案_第1页
1/27

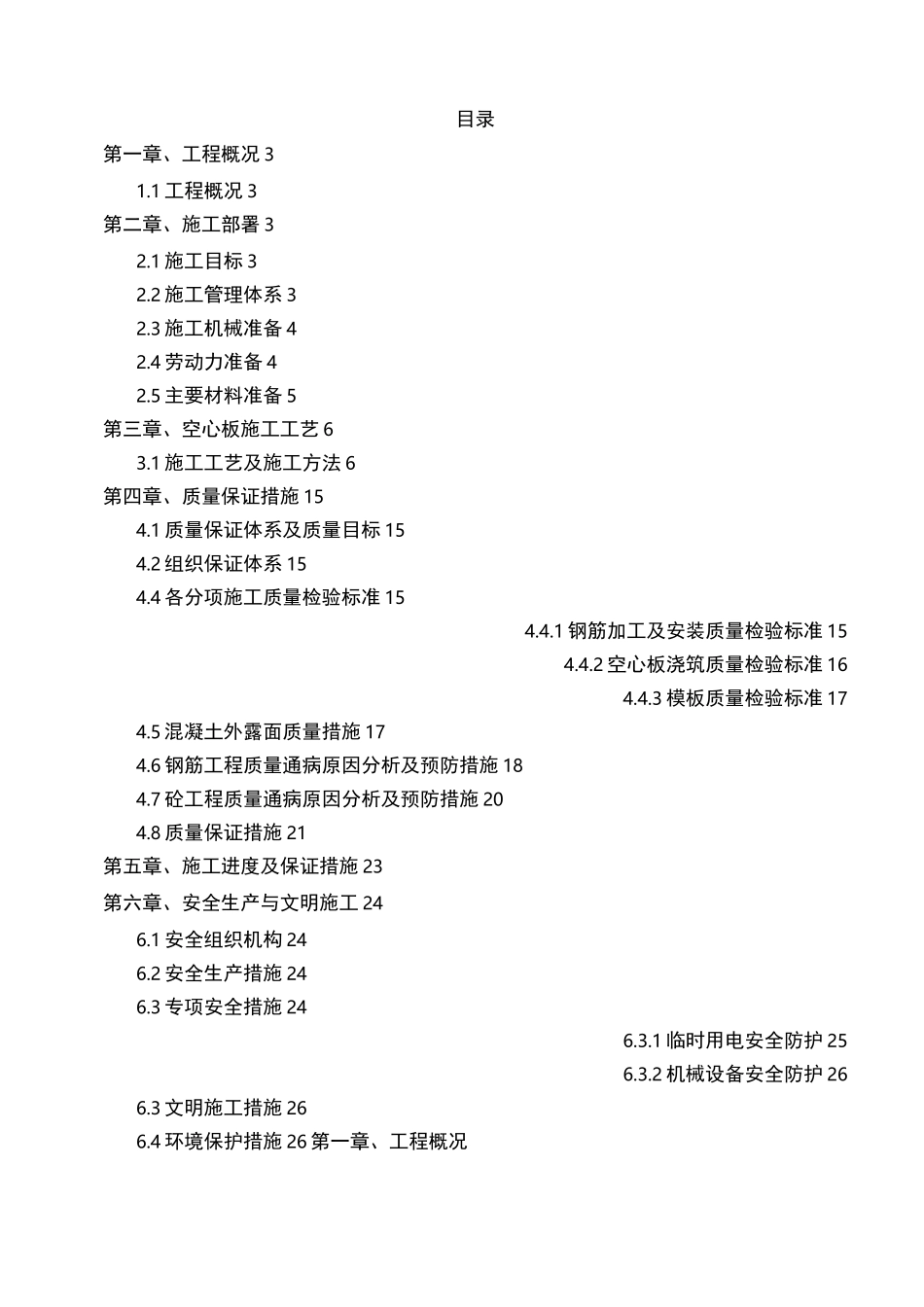

预制空心板梁施工方案_第2页
2/27

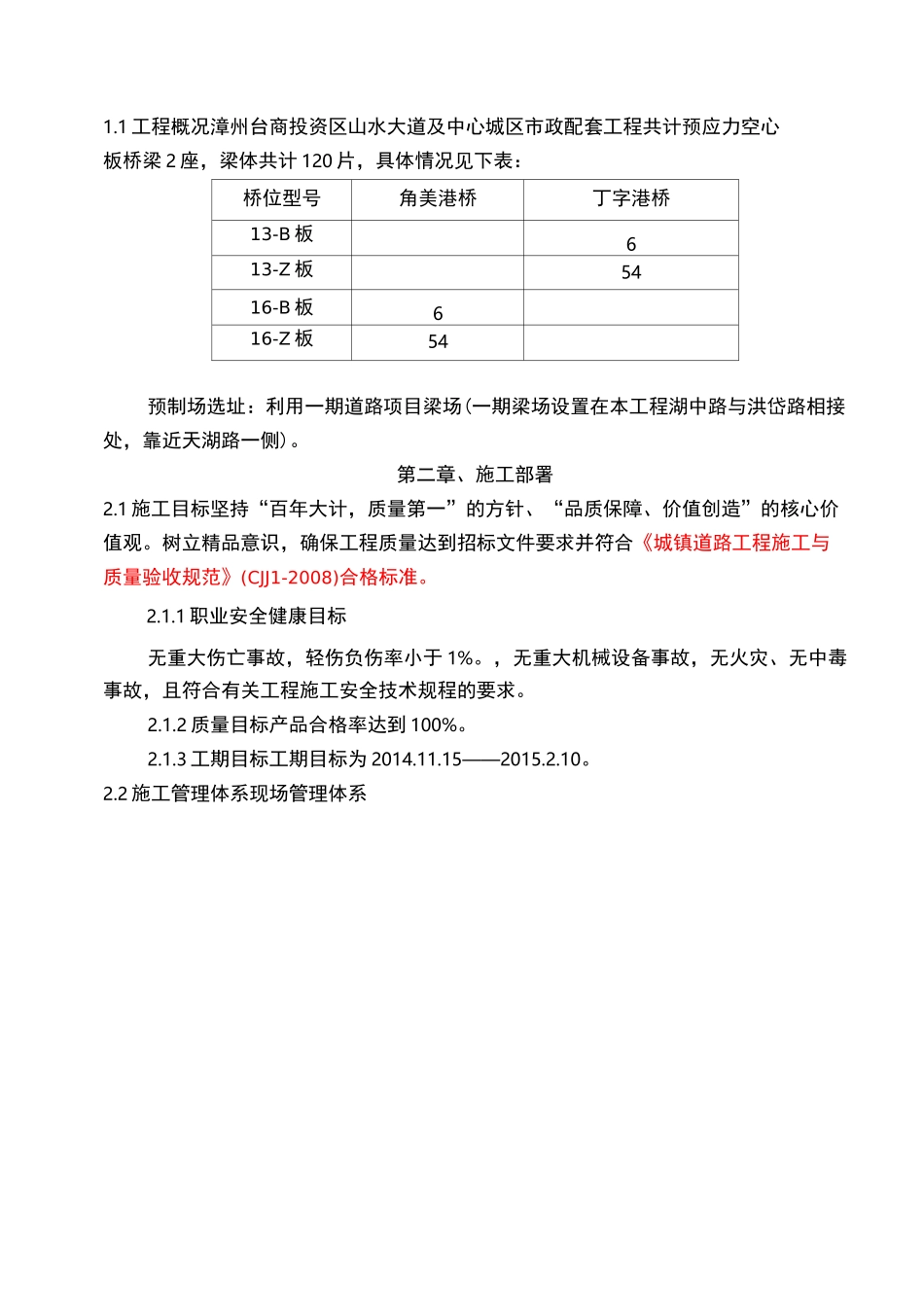

预制空心板梁施工方案_第3页
3/27
道路工程预制空心板梁施工方案编制人审核人审批人日期目录第一章、工程概况31.1工程概况3第二章、施工部署32.1施工目标32.2施工管理体系32.3施工机械准备42.4劳动力准备42.5主要材料准备5第三章、空心板施工工艺63.1施工工艺及施工方法6第四章、质量保证措施154.1质量保证体系及质量目标154.2组织保证体系154.4各分项施工质量检验标准154.4.1钢筋加工及安装质量检验标准154.4.2空心板浇筑质量检验标准164.4.3模板质量检验标准174.5混凝土外露面质量措施174.6钢筋工程质量通病原因分析及预防措施184.7砼工程质量通病原因分析及预防措施204.8质量保证措施21第五章、施工进度及保证措施23第六章、安全生产与文明施工246.1安全组织机构246.2安全生产措施246.3专项安全措施246.3.1临时用电安全防护256.3.2机械设备安全防护266.3文明施工措施266.4环境保护措施26第一章、工程概况1.1工程概况漳州台商投资区山水大道及中心城区市政配套工程共计预应力空心板桥梁2座,梁体共计120片,具体情况见下表:桥位型号角美港桥丁字港桥13-B板613-Z板5416-B板616-Z板54预制场选址:利用一期道路项目梁场(一期梁场设置在本工程湖中路与洪岱路相接处,靠近天湖路一侧)。第二章、施工部署2.1施工目标坚持“百年大计,质量第一”的方针、“品质保障、价值创造”的核心价值观。树立精品意识,确保工程质量达到招标文件要求并符合《城镇道路工程施工与质量验收规范》(CJJ1-2008)合格标准。2.1.1职业安全健康目标无重大伤亡事故,轻伤负伤率小于1%。,无重大机械设备事故,无火灾、无中毒事故,且符合有关工程施工安全技术规程的要求。2.1.2质量目标产品合格率达到100%。2.1.3工期目标工期目标为2014.11.15——2015.2.10。2.2施工管理体系现场管理体系项目经理1r11-1技术负责人生产经理商务经理桥梁工程施工队2.3施工机械准备序号名称规格型号单位数量1空心板梁模板厚5mm套32电焊机BX2-500台63钢筋调直机TWZT213台14钢筋切断机YEL35L台25钢筋弯曲机ETA32-4E台26砂轮切割机台17插入振捣器50/30套38附着式振捣器3KW台69小翻斗车台110大型吊车75T/150T台211运梁平车台212张拉设备套113压浆机DGL-40台114水泥浆搅拌机台12.4劳动力准备劳动力需要量按施工的不同阶段进行安排,施工总人数为33人。序号人员所需人数1施工员12质检员13试验员14施工负责人15安全员16模板工57钢筋工108混凝土工59张拉、压浆工610龙门吊司机22.5主要材料准备主要材料进场需求计划安排见下表:序号材料名称数量进场时间1C50混凝土1042.8m3随工程进展2HPB300钢筋3.3T随工程进展3HRB400钢筋191.41T随工程进展4钢绞线32.436T随工程进展第三章、空心板施工工艺3.1施工工艺及施工方法空心板施工工艺框图空心板施工主要分为八步进行:施工准备钢筋加工及安装模板安装灌注混凝土养生张拉压浆养生移梁及存梁。1、施工准备在工程开始前,确保空心板施工人员、机械、材料的正常进场及完成进场人员的安全教育及技术交底。根据本工程实际情况共配模板3套,13m中板配1套,13m边板配半套、16m中板配1套、16m边板配半套,空心板钢模板运到现场后,应进行试拼、打磨,检查其接缝是否严密、平顺,平整度、线形是否满足要求,检查合格后将模板编号,防止以后施工中交错拼装,影响拼装质量。根据本工程实际情况,拟设台座共计16个,台座地基用压路机碾压密实铺设10cm级配碎石,台座厚度为20cm,采用C30砼浇筑。其中16mX1.24m计1个、16mX1.19m计7个、13mX1.24m计1个、13mX1.19m计6个。对空心板台座进行清理后,台座应顺直光滑无油污,方可涂刷脱模剂进入空心板施工。正式进行制梁施工前,组织龙门吊出租单位、安装单位和相关监督检查部门进行验收并形成记录,验收合格后进行龙门吊的行走试验,试验通过再进行下一步施工。2、钢筋加工及模板安装1)、一般规定:钢筋在加工场内存放、下料、加工成型、保管。下料及加工在工作平台上进行。钢筋调直采用冷拉法,I级钢筋的调直冷拉率控制在2%以内,II级钢筋控制在1%以内。钢筋连接:以焊接为主;其中结构主筋采用同轴心搭接焊;焊接时,焊条选5022,焊缝长度应根据焊接形式应作到:双面搭接焊$5d。无论连接形式采用...
