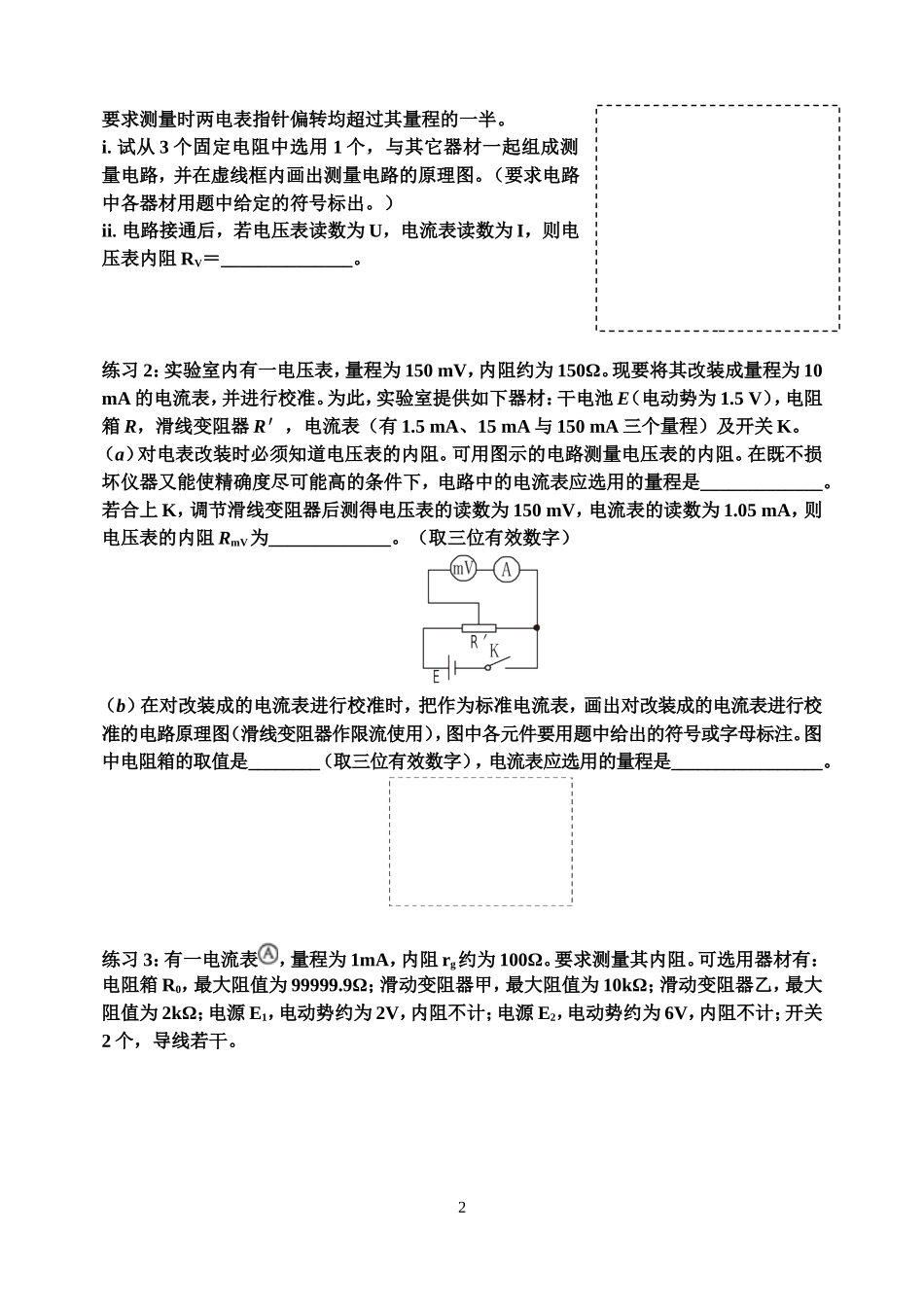

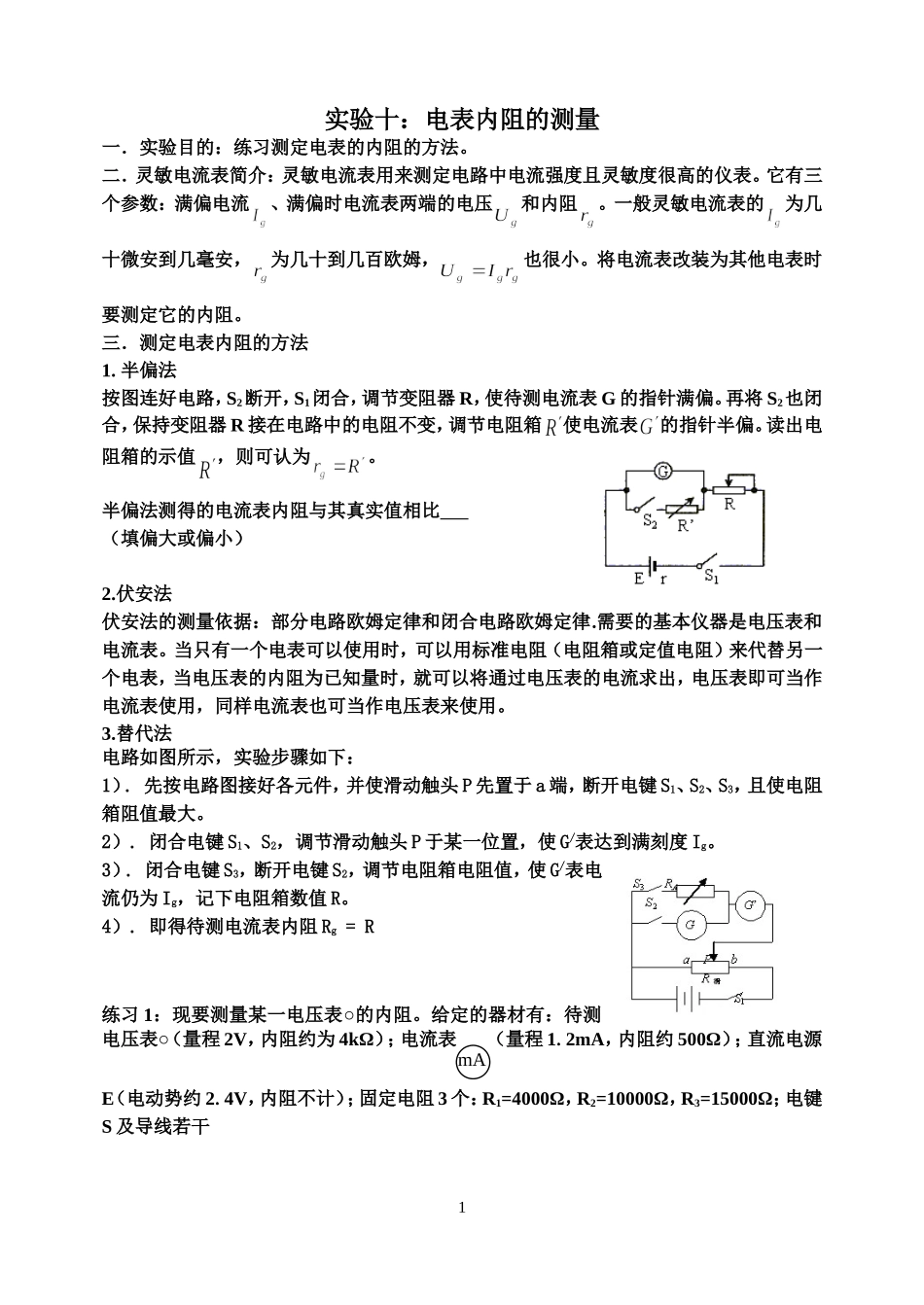

实验十：电表内阻的测量一．实验目的：练习测定电表的内阻的方法。二．灵敏电流表简介：灵敏电流表用来测定电路中电流强度且灵敏度很高的仪表。它有三个参数：满偏电流、满偏时电流表两端的电压和内阻。一般灵敏电流表的为几十微安到几毫安，为几十到几百欧姆，也很小。将电流表改装为其他电表时要测定它的内阻。三．测定电表内阻的方法1.半偏法按图连好电路，S2断开，S1闭合，调节变阻器R，使待测电流表G的指针满偏。再将S2也闭合，保持变阻器R接在电路中的电阻不变，调节电阻箱使电流表的指针半偏。读出电阻箱的示值，则可认为。半偏法测得的电流表内阻与其真实值相比（填偏大或偏小）2.伏安法伏安法的测量依据：部分电路欧姆定律和闭合电路欧姆定律.需要的基本仪器是电压表和电流表。当只有一个电表可以使用时，可以用标准电阻（电阻箱或定值电阻）来代替另一个电表，当电压表的内阻为已知量时，就可以将通过电压表的电流求出，电压表即可当作电流表使用，同样电流表也可当作电压表来使用。3.替代法电路如图所示，实验步骤如下：1）.先按电路图接好各元件，并使滑动触头P先置于a端，断开电键S1、S2、S3，且使电阻箱阻值最大。2）.闭合电键S1、S2，调节滑动触头P于某一位置，使G/表达到满刻度Ig。3）.闭合电键S3，断开电键S2，调节电阻箱电阻值，使G/表电流仍为Ig，记下电阻箱数值R。4）.即得待测电流表内阻Rg=R练习1：现要测量某一电压表○的内阻。给定的器材有：待测电压表○（量程2V，内阻约为4kΩ）；电流表（量程1.2mA，内阻约500Ω）；直流电源E（电动势约2.4V，内阻不计）；固定电阻3个：R1=4000Ω，R2=10000Ω，R3=15000Ω；电键S及导线若干mA1要求测量时两电表指针偏转均超过其量程的一半。i.试从3个固定电阻中选用1个，与其它器材一起组成测量电路，并在虚线框内画出测量电路的原理图。（要求电路中各器材用题中给定的符号标出。）ii.电路接通后，若电压表读数为U，电流表读数为I，则电压表内阻RV＝______________。练习2：实验室内有一电压表，量程为150mV，内阻约为150Ω。现要将其改装成量程为10mA的电流表，并进行校准。为此，实验室提供如下器材：干电池E（电动势为1.5V），电阻箱R，滑线变阻器R′，电流表（有1.5mA、15mA与150mA三个量程）及开关K。（a）对电表改装时必须知道电压表的内阻。可用图示的电路测量电压表的内阻。在既不损坏仪器又能使精确度尽可能高的条件下，电路中的电流表应选用的量程是_____________。若合上K，调节滑线变阻器后测得电压表的读数为150mV，电流表的读数为1.05mA，则电压表的内阻RmV为_____________。（取三位有效数字）（b）在对改装成的电流表进行校准时，把作为标准电流表，画出对改装成的电流表进行校准的电路原理图（滑线变阻器作限流使用），图中各元件要用题中给出的符号或字母标注。图中电阻箱的取值是________（取三位有效数字），电流表应选用的量程是_________________。练习3：有一电流表，量程为1mA，内阻rg约为100Ω。要求测量其内阻。可选用器材有：电阻箱R0，最大阻值为99999.9Ω；滑动变阻器甲，最大阻值为10kΩ；滑动变阻器乙，最大阻值为2kΩ；电源E1，电动势约为2V，内阻不计；电源E2，电动势约为6V，内阻不计；开关2个，导线若干。2采用的测量电路图如图所示，实验步骤如下：①断开S1和S2，将R调到最大；②合上S1，调节R使满偏；③合上S2，调节R1使半偏，此时可以认为的内阻rg＝R1。试问：（ⅰ）在上述可供选择的器材中，可变电阻R1应该选择________；为了使测量尽量精确，可变电阻R应该选择__________；电源E应该选择_________________。（ⅱ）认为内阻rg＝R1，此结果与rg的真实值相比_______。（填“偏大”、“偏小”或“相等”）练习4：从下表中选出适当的实验器材，设计一电路来测量电流表A1的内阻r1，要求方法简捷，有尽可能高的测量精度，并能测得多组数据.器材（代号）规格电流表（A1）电流表（A2）电压表（V）电阻（R1）滑动变阻器（R2）电池（E）电键（K）导线若干量程10mA内阻r1待测（约40）量程500μA内阻r2=750量程10V，内阻r3=10k阻值约100，作保护电阻用总阻值约50电动势1.5V，内阻很小（1）...
