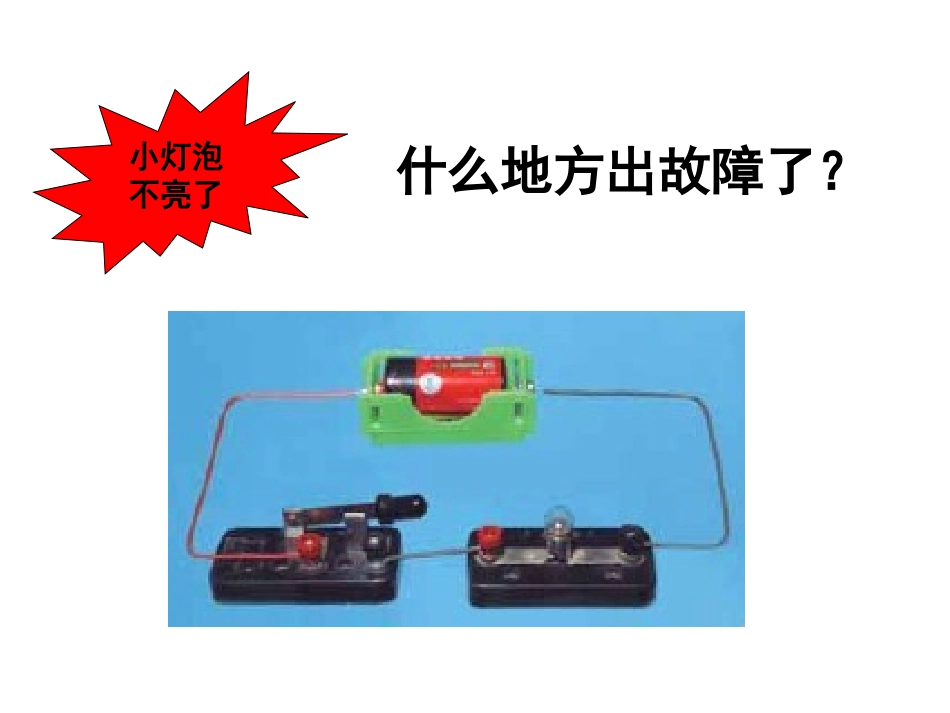

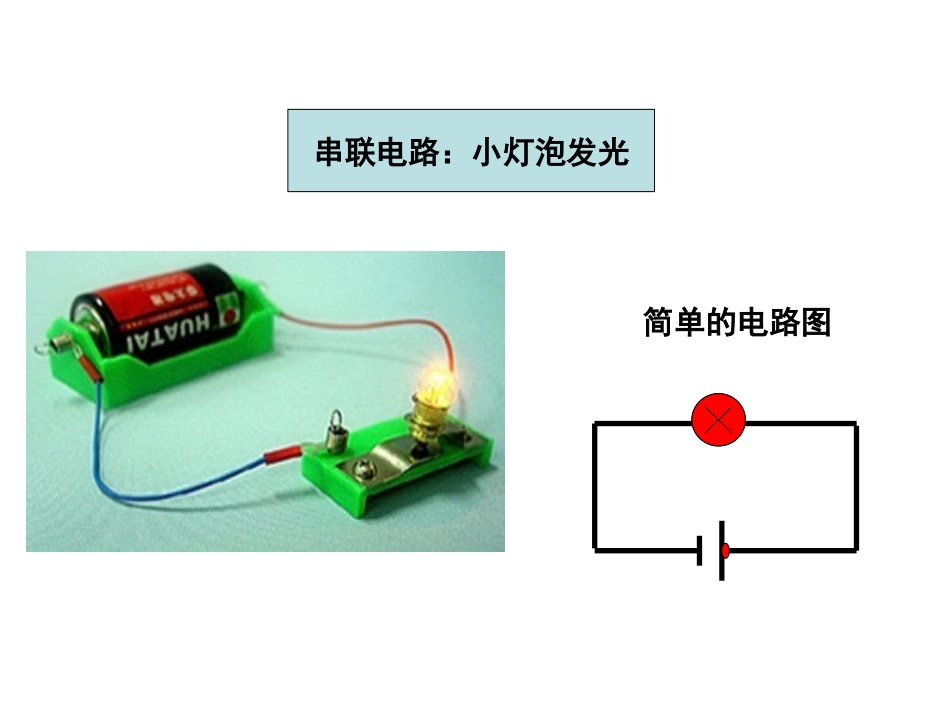

教科版四年级科学下册第一单元莲都区大洋路学校陈建秋电路出故障了串联电路：小灯泡发光简单的电路图什么地方出故障了
小灯泡不亮了（1）小灯泡坏了
（2）灯座松了，没有连接上
（3）导线里面断了
（4）小开关的连接松了，没有连接上
（5）电池没有电了
（6）电池盒连接松了
（7……）找出可能造成小灯泡不发光的各种原因
由电池、电线、灯泡组成的电流动的环路叫电路
仔细观察这个故障电路，连接方法有没有问题
用什么办法来检测有故障的电路①检查法：检查电路中的连接是否完好
②替换法：用另外的灯泡、电池、导线等来替换电路中的材料，看看小灯泡是否能亮
③检测法：用电路检测器检测电路中的故障
③检测法：用电路检测器检测电路中的故障
做个电路检测器把电路中灯座上的一根导线头拆下来，再连上另外一根导线，这就是我们的“电路检测器”了
用“电路检测器”检测电路中的故障
检测头1、检测电线2、检测灯泡3、检测电池原理：连接到没故障的地方，小灯泡就亮；连接到有故障的地方，小灯泡就不会亮
用检测器检测一个电路有无故障的过程1、把电路检测器的两个检测头相互碰一下，看看灯泡是否发光
2、用两个检测头分别接触电路中可能出故障元件的两个连接点，看检测器的灯泡是不是发光
3、重复检测一下（重复步骤1、2）检测之后：在材料盒里换取好元件，使故障电路中的小灯泡亮起来
严重警告：不能用电路检测器检测家用220V的电器电路
被检测的物体第1次检测第2次检测检测表明亮不亮亮不亮有故障没故障电线1电线2灯座灯泡电池其他原因：我们的发现:电路中有处故障,是出故障了，使电流中断，灯泡不亮
我们的检测记录第小组（用“√”在相应的地方表示）
