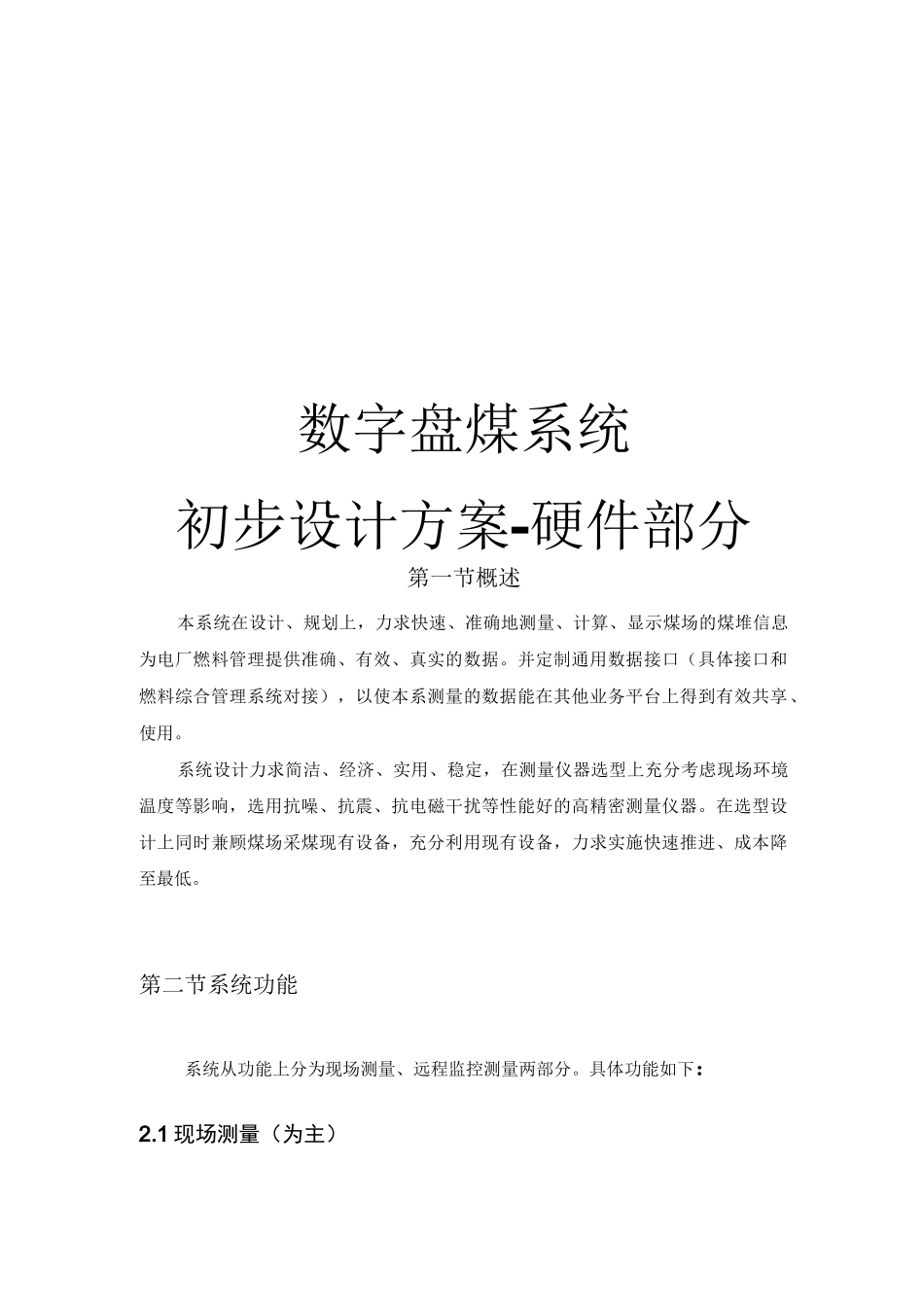

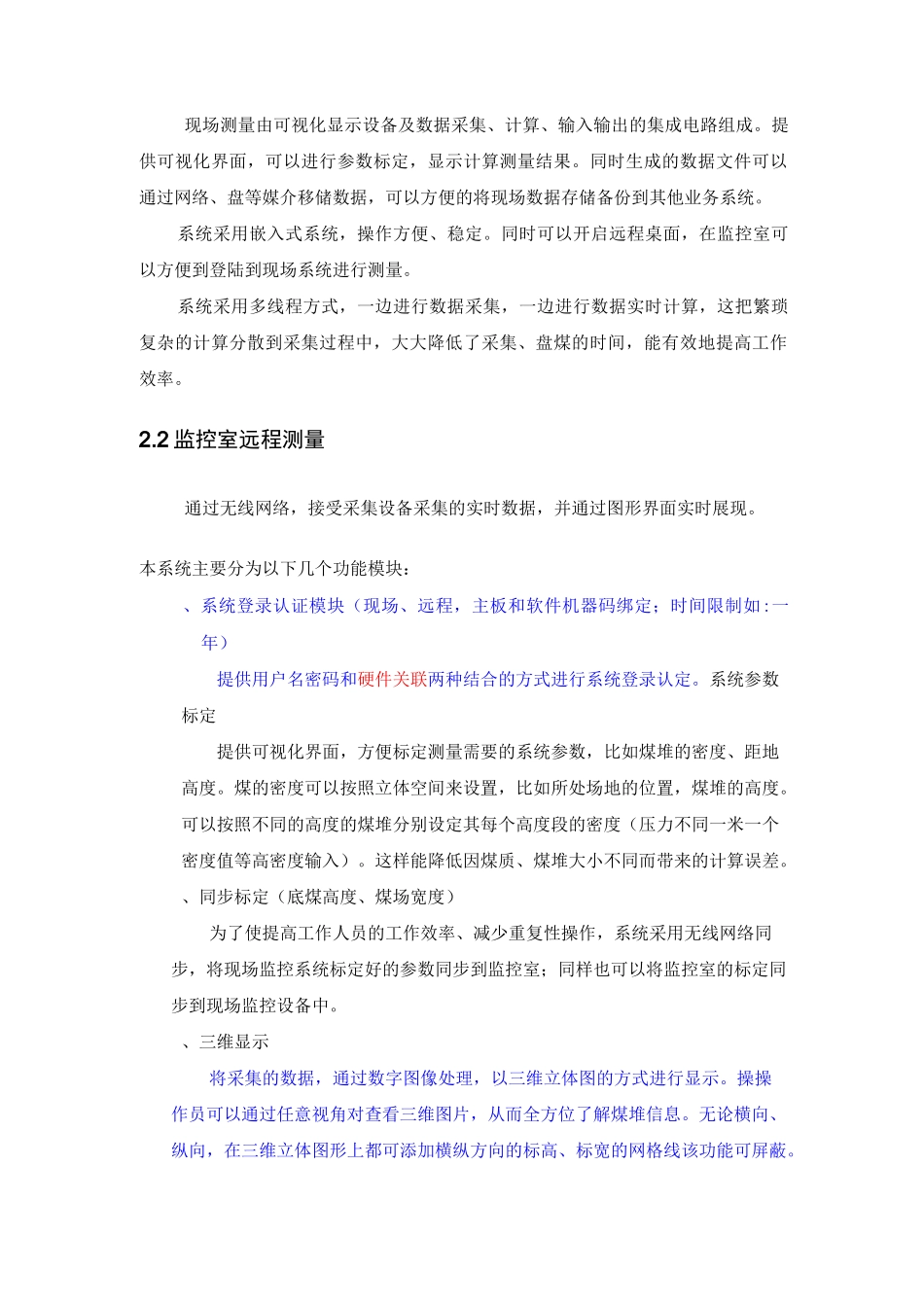

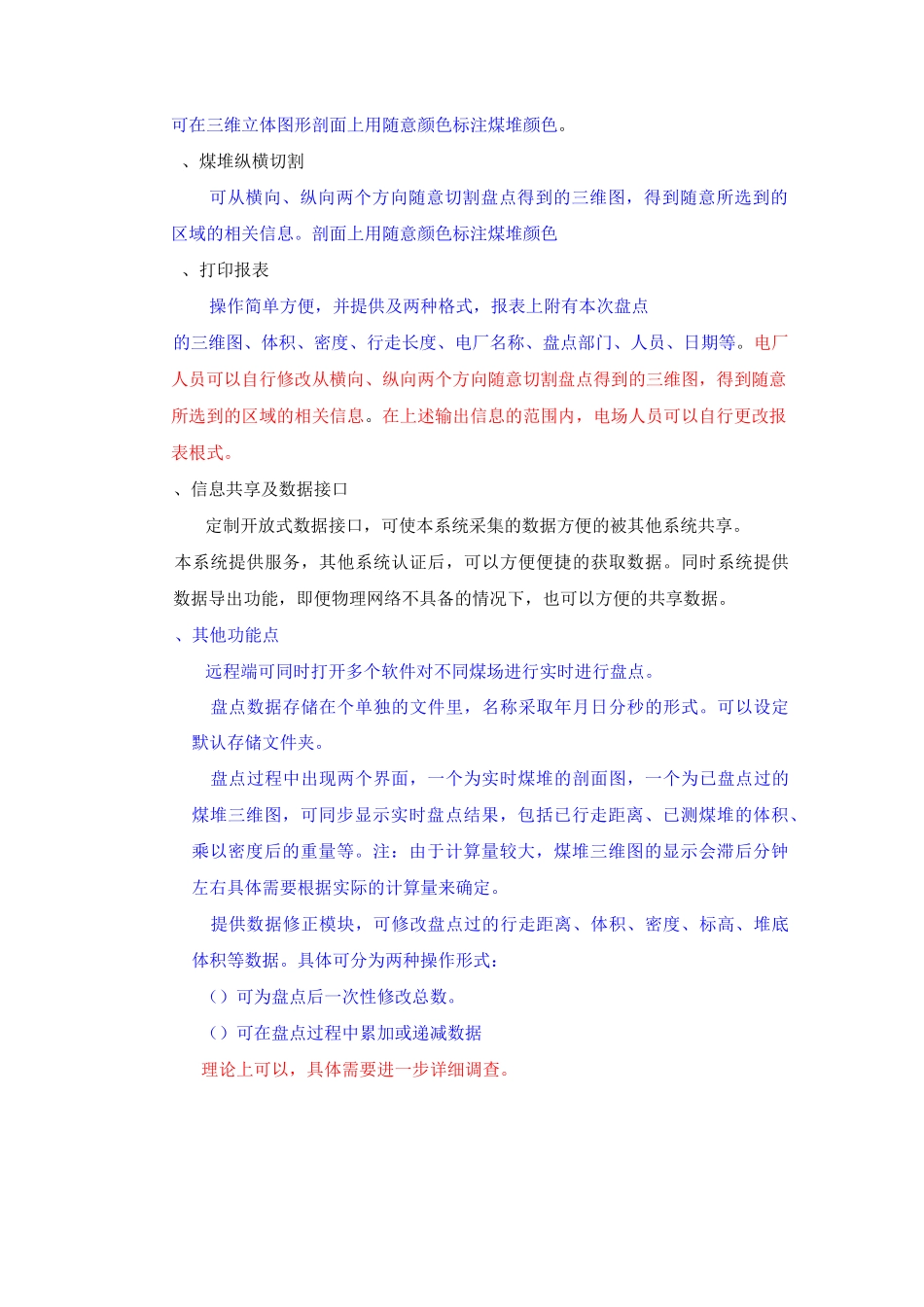

数字盘煤系统初步设计方案-硬件部分第一节概述本系统在设计、规划上，力求快速、准确地测量、计算、显示煤场的煤堆信息为电厂燃料管理提供准确、有效、真实的数据。并定制通用数据接口（具体接口和燃料综合管理系统对接），以使本系测量的数据能在其他业务平台上得到有效共享、使用。系统设计力求简洁、经济、实用、稳定，在测量仪器选型上充分考虑现场环境温度等影响，选用抗噪、抗震、抗电磁干扰等性能好的高精密测量仪器。在选型设计上同时兼顾煤场采煤现有设备，充分利用现有设备，力求实施快速推进、成本降至最低。第二节系统功能系统从功能上分为现场测量、远程监控测量两部分。具体功能如下：2.1现场测量（为主）现场测量由可视化显示设备及数据采集、计算、输入输出的集成电路组成。提供可视化界面，可以进行参数标定，显示计算测量结果。同时生成的数据文件可以通过网络、盘等媒介移储数据，可以方便的将现场数据存储备份到其他业务系统。系统采用嵌入式系统，操作方便、稳定。同时可以开启远程桌面，在监控室可以方便到登陆到现场系统进行测量。系统采用多线程方式，一边进行数据采集，一边进行数据实时计算，这把繁琐复杂的计算分散到采集过程中，大大降低了采集、盘煤的时间，能有效地提高工作效率。2.2监控室远程测量通过无线网络，接受采集设备采集的实时数据，并通过图形界面实时展现。本系统主要分为以下几个功能模块：、系统登录认证模块（现场、远程，主板和软件机器码绑定；时间限制如:一年）提供用户名密码和硬件关联两种结合的方式进行系统登录认定。系统参数标定提供可视化界面，方便标定测量需要的系统参数，比如煤堆的密度、距地高度。煤的密度可以按照立体空间来设置，比如所处场地的位置，煤堆的高度。可以按照不同的高度的煤堆分别设定其每个高度段的密度（压力不同一米一个密度值等高密度输入）。这样能降低因煤质、煤堆大小不同而带来的计算误差。、同步标定（底煤高度、煤场宽度）为了使提高工作人员的工作效率、减少重复性操作，系统采用无线网络同步，将现场监控系统标定好的参数同步到监控室；同样也可以将监控室的标定同步到现场监控设备中。、三维显示将采集的数据，通过数字图像处理，以三维立体图的方式进行显示。操操作员可以通过任意视角对查看三维图片，从而全方位了解煤堆信息。无论横向、纵向，在三维立体图形上都可添加横纵方向的标高、标宽的网格线该功能可屏蔽。可在三维立体图形剖面上用随意颜色标注煤堆颜色。、煤堆纵横切割可从横向、纵向两个方向随意切割盘点得到的三维图，得到随意所选到的区域的相关信息。剖面上用随意颜色标注煤堆颜色、打印报表操作简单方便，并提供及两种格式，报表上附有本次盘点的三维图、体积、密度、行走长度、电厂名称、盘点部门、人员、日期等。电厂人员可以自行修改从横向、纵向两个方向随意切割盘点得到的三维图，得到随意所选到的区域的相关信息。在上述输出信息的范围内，电场人员可以自行更改报表根式。、信息共享及数据接口定制开放式数据接口，可使本系统采集的数据方便的被其他系统共享。本系统提供服务，其他系统认证后，可以方便便捷的获取数据。同时系统提供数据导出功能，即便物理网络不具备的情况下，也可以方便的共享数据。、其他功能点远程端可同时打开多个软件对不同煤场进行实时进行盘点。盘点数据存储在个单独的文件里，名称采取年月日分秒的形式。可以设定默认存储文件夹。盘点过程中出现两个界面，一个为实时煤堆的剖面图，一个为已盘点过的煤堆三维图，可同步显示实时盘点结果，包括已行走距离、已测煤堆的体积、乘以密度后的重量等。注：由于计算量较大，煤堆三维图的显示会滞后分钟左右具体需要根据实际的计算量来确定。提供数据修正模块，可修改盘点过的行走距离、体积、密度、标高、堆底体积等数据。具体可分为两种操作形式：（）可为盘点后一次性修改总数。（）可在盘点过程中累加或递减数据理论上可以，具体需要进一步详细调查。第三节系统构成（硬件部分）系统构成主要分为四部分：采集传感器组及信号装换器、现场控制设备、监控室设备、无线网络设备等。如图所示。在传...
