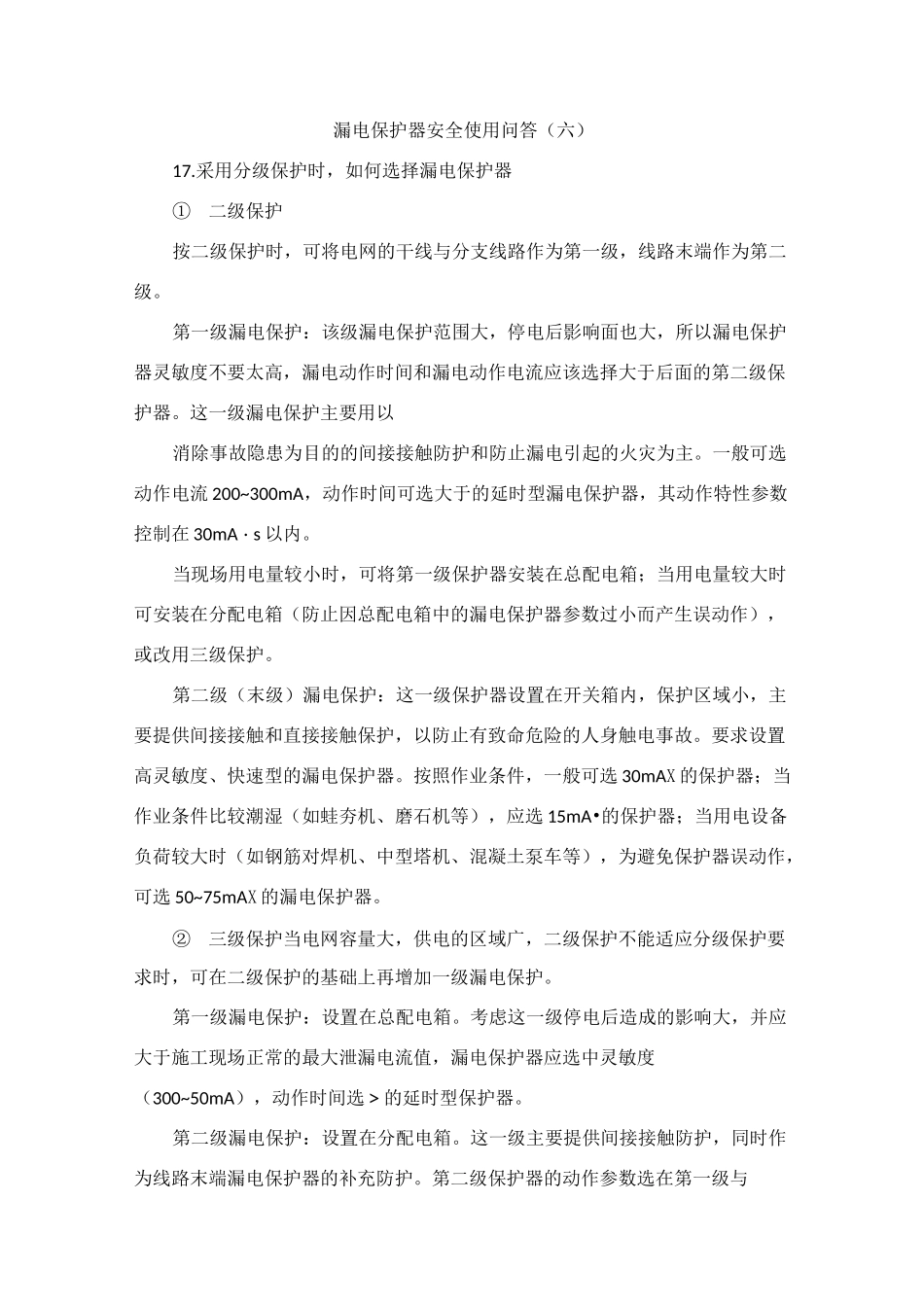

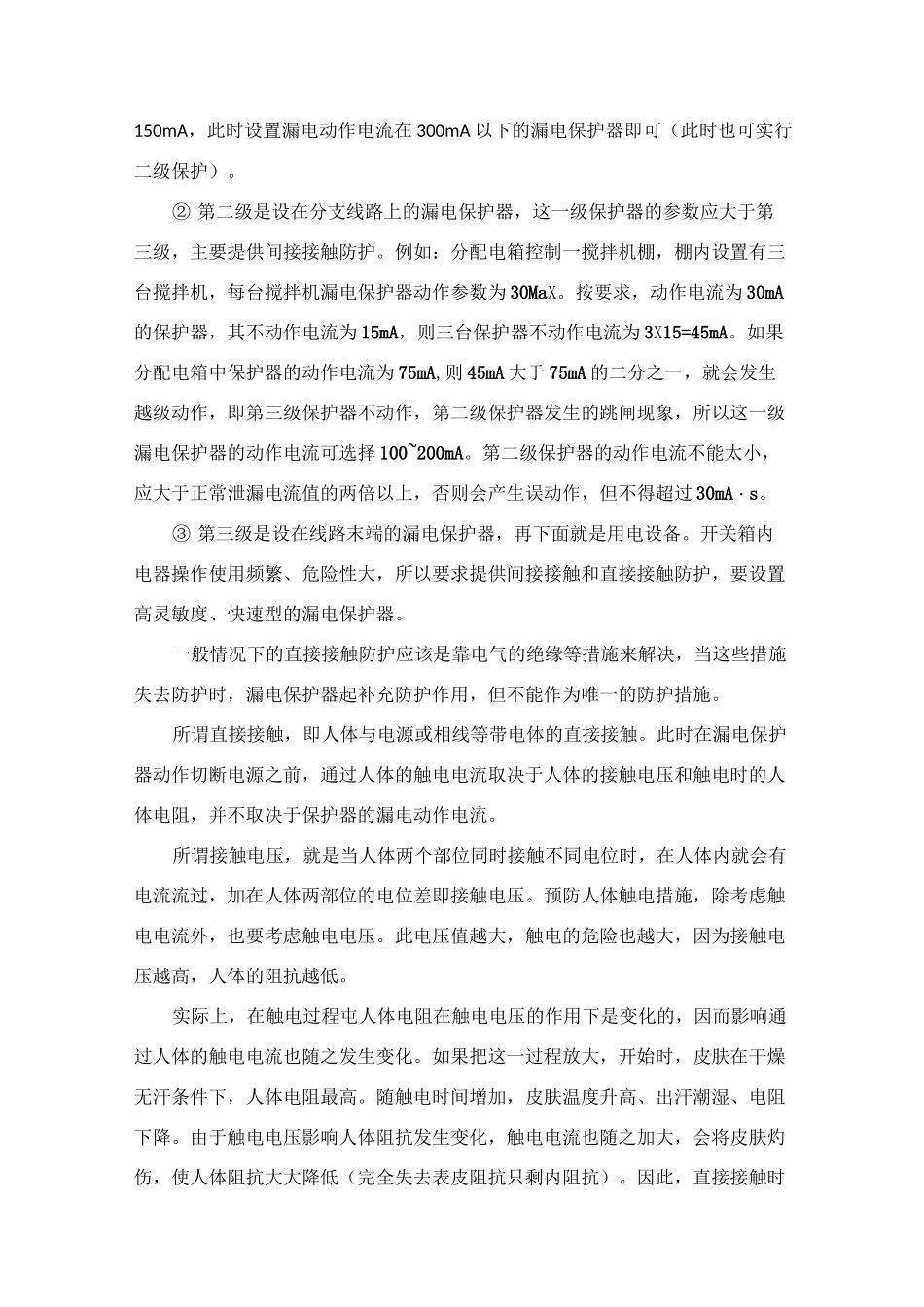

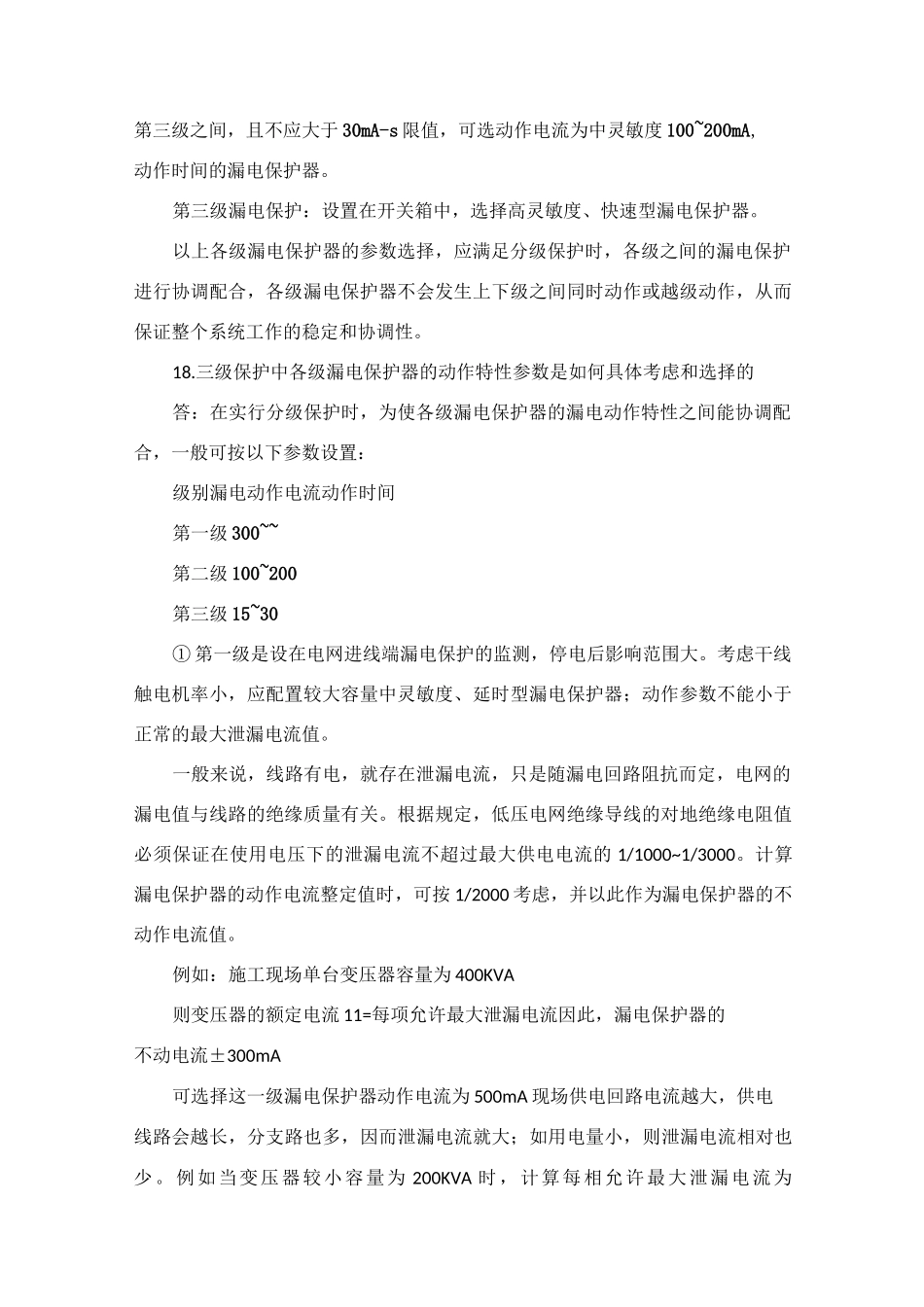

漏电保护器安全使用问答（六）17.采用分级保护时，如何选择漏电保护器①二级保护按二级保护时，可将电网的干线与分支线路作为第一级，线路末端作为第二级。第一级漏电保护：该级漏电保护范围大，停电后影响面也大，所以漏电保护器灵敏度不要太高，漏电动作时间和漏电动作电流应该选择大于后面的第二级保护器。这一级漏电保护主要用以消除事故隐患为目的的间接接触防护和防止漏电引起的火灾为主。一般可选动作电流200~300mA，动作时间可选大于的延时型漏电保护器，其动作特性参数控制在30mA・s以内。当现场用电量较小时，可将第一级保护器安装在总配电箱；当用电量较大时可安装在分配电箱（防止因总配电箱中的漏电保护器参数过小而产生误动作），或改用三级保护。第二级（末级）漏电保护：这一级保护器设置在开关箱内，保护区域小，主要提供间接接触和直接接触保护，以防止有致命危险的人身触电事故。要求设置高灵敏度、快速型的漏电保护器。按照作业条件，一般可选30mAX的保护器；当作业条件比较潮湿（如蛙夯机、磨石机等），应选15mA•的保护器；当用电设备负荷较大时（如钢筋对焊机、中型塔机、混凝土泵车等），为避免保护器误动作，可选50~75mAX的漏电保护器。②三级保护当电网容量大，供电的区域广，二级保护不能适应分级保护要求时，可在二级保护的基础上再增加一级漏电保护。第一级漏电保护：设置在总配电箱。考虑这一级停电后造成的影响大，并应大于施工现场正常的最大泄漏电流值，漏电保护器应选中灵敏度（300~50mA），动作时间选＞的延时型保护器。第二级漏电保护：设置在分配电箱。这一级主要提供间接接触防护，同时作为线路末端漏电保护器的补充防护。第二级保护器的动作参数选在第一级与第三级之间，且不应大于30mA-s限值，可选动作电流为中灵敏度100~200mA,动作时间的漏电保护器。第三级漏电保护：设置在开关箱中，选择高灵敏度、快速型漏电保护器。以上各级漏电保护器的参数选择，应满足分级保护时，各级之间的漏电保护进行协调配合，各级漏电保护器不会发生上下级之间同时动作或越级动作，从而保证整个系统工作的稳定和协调性。18.三级保护中各级漏电保护器的动作特性参数是如何具体考虑和选择的答：在实行分级保护时，为使各级漏电保护器的漏电动作特性之间能协调配合，一般可按以下参数设置：级别漏电动作电流动作时间第一级300~~第二级100~200第三级15~30①第一级是设在电网进线端漏电保护的监测，停电后影响范围大。考虑干线触电机率小，应配置较大容量中灵敏度、延时型漏电保护器；动作参数不能小于正常的最大泄漏电流值。一般来说，线路有电，就存在泄漏电流，只是随漏电回路阻抗而定，电网的漏电值与线路的绝缘质量有关。根据规定，低压电网绝缘导线的对地绝缘电阻值必须保证在使用电压下的泄漏电流不超过最大供电电流的1/1000~1/3000。计算漏电保护器的动作电流整定值时，可按1/2000考虑，并以此作为漏电保护器的不动作电流值。例如：施工现场单台变压器容量为400KVA则变压器的额定电流11=每项允许最大泄漏电流因此，漏电保护器的不动电流±300mA可选择这一级漏电保护器动作电流为500mA现场供电回路电流越大，供电线路会越长，分支路也多，因而泄漏电流就大；如用电量小，则泄漏电流相对也少。例如当变压器较小容量为200KVA时，计算每相允许最大泄漏电流为150mA，此时设置漏电动作电流在300mA以下的漏电保护器即可（此时也可实行二级保护）。②第二级是设在分支线路上的漏电保护器，这一级保护器的参数应大于第三级，主要提供间接接触防护。例如：分配电箱控制一搅拌机棚，棚内设置有三台搅拌机，每台搅拌机漏电保护器动作参数为30MaX。按要求，动作电流为30mA的保护器，其不动作电流为15mA，则三台保护器不动作电流为3X15=45mA。如果分配电箱中保护器的动作电流为75mA,则45mA大于75mA的二分之一，就会发生越级动作，即第三级保护器不动作，第二级保护器发生的跳闸现象，所以这一级漏电保护器的动作电流可选择100~200mA。第二级保护器的动作电流不能太小，应大于正常泄漏电流值的两倍以上，否则会产生误动作，但不得超过30mA・s。③第三级是设在线路末端的...
