电工基础综合试题1VIP免费

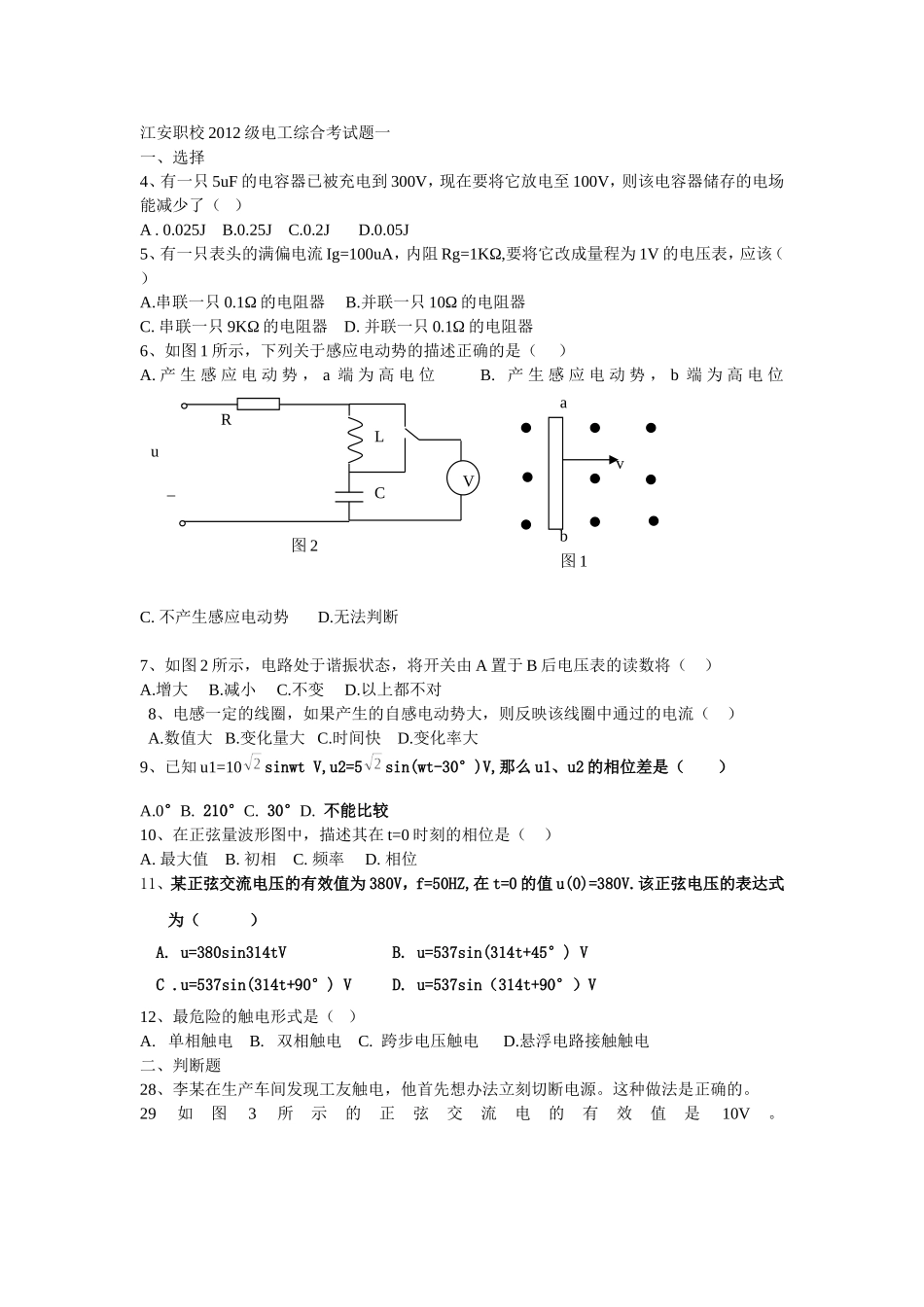

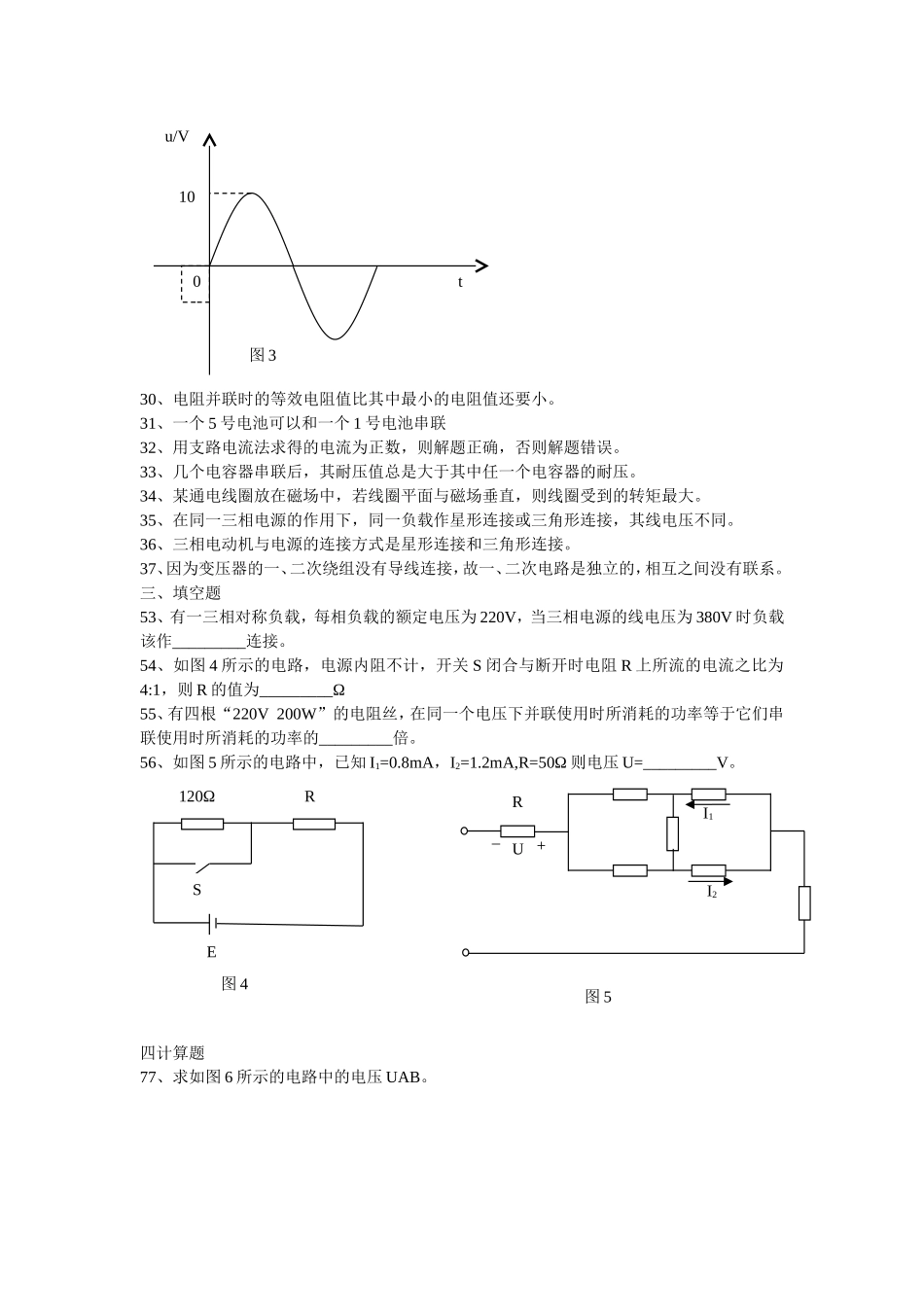

江安职校2012级电工综合考试题一一、选择4、有一只5uF的电容器已被充电到300V，现在要将它放电至100V，则该电容器储存的电场能减少了（）A.0.025JB.0.25JC.0.2JD.0.05J5、有一只表头的满偏电流Ig=100uA，内阻Rg=1KΩ,要将它改成量程为1V的电压表，应该（）A.串联一只0.1Ω的电阻器B.并联一只10Ω的电阻器C.串联一只9KΩ的电阻器D.并联一只0.1Ω的电阻器6、如图1所示，下列关于感应电动势的描述正确的是（）A.产生感应电动势，a端为高电位B.产生感应电动势，b端为高电位C.不产生感应电动势D.无法判断7、如图2所示，电路处于谐振状态，将开关由A置于B后电压表的读数将（）A.增大B.减小C.不变D.以上都不对8、电感一定的线圈，如果产生的自感电动势大，则反映该线圈中通过的电流（）A.数值大B.变化量大C.时间快D.变化率大9、已知u1=10sinwtV,u2=5sin(wt-30°)V,那么u1、u2的相位差是（）A.0°B.210°C.30°D.不能比较10、在正弦量波形图中，描述其在t=0时刻的相位是（）A.最大值B.初相C.频率D.相位11、某正弦交流电压的有效值为380V，f=50HZ,在t=0的值u(0)=380V.该正弦电压的表达式为（）A.u=380sin314tVB.u=537sin(314t+45°)VC.u=537sin(314t+90°)VD.u=537sin（314t+90°）V12、最危险的触电形式是（）A.单相触电B.双相触电C.跨步电压触电D.悬浮电路接触触电二、判断题28、李某在生产车间发现工友触电，他首先想办法立刻切断电源。这种做法是正确的。29如图3所示的正弦交流电的有效值是10V。u_LCRV图2abv图130、电阻并联时的等效电阻值比其中最小的电阻值还要小。31、一个5号电池可以和一个1号电池串联32、用支路电流法求得的电流为正数，则解题正确，否则解题错误。33、几个电容器串联后，其耐压值总是大于其中任一个电容器的耐压。34、某通电线圈放在磁场中，若线圈平面与磁场垂直，则线圈受到的转矩最大。35、在同一三相电源的作用下，同一负载作星形连接或三角形连接，其线电压不同。36、三相电动机与电源的连接方式是星形连接和三角形连接。37、因为变压器的一、二次绕组没有导线连接，故一、二次电路是独立的，相互之间没有联系。三、填空题53、有一三相对称负载，每相负载的额定电压为220V，当三相电源的线电压为380V时负载该作_________连接。54、如图4所示的电路，电源内阻不计，开关S闭合与断开时电阻R上所流的电流之比为4:1，则R的值为_________Ω55、有四根“220V200W”的电阻丝，在同一个电压下并联使用时所消耗的功率等于它们串联使用时所消耗的功率的_________倍。56、如图5所示的电路中，已知I1=0.8mA，I2=1.2mA,R=50Ω则电压U=_________V。四计算题77、求如图6所示的电路中的电压UAB。010u/Vt图3R_U+I1I2图5120ΩRSE图480、RLC串联电路如图7所示，当us=8sin314tV时，I=1.6A,当us=8sin628tV时，I=2A,求电感L和电容C.81、有一台三相电炉，每相电阻为220Ω，分别作星形和三角形联结，接于线电压为380V的三相对称电源上，试求其相电压、相电流、线电流、消耗的功率。R1=2ΩΩΩ2R2=2ΩΩΩ2R4=1ΩΩΩ2+-E=10VIs2=10AΩΩ2Is1=5AΩΩ2Is3=10AΩΩ2R3=1ΩΩΩ2+Us_LCR=4Ω
