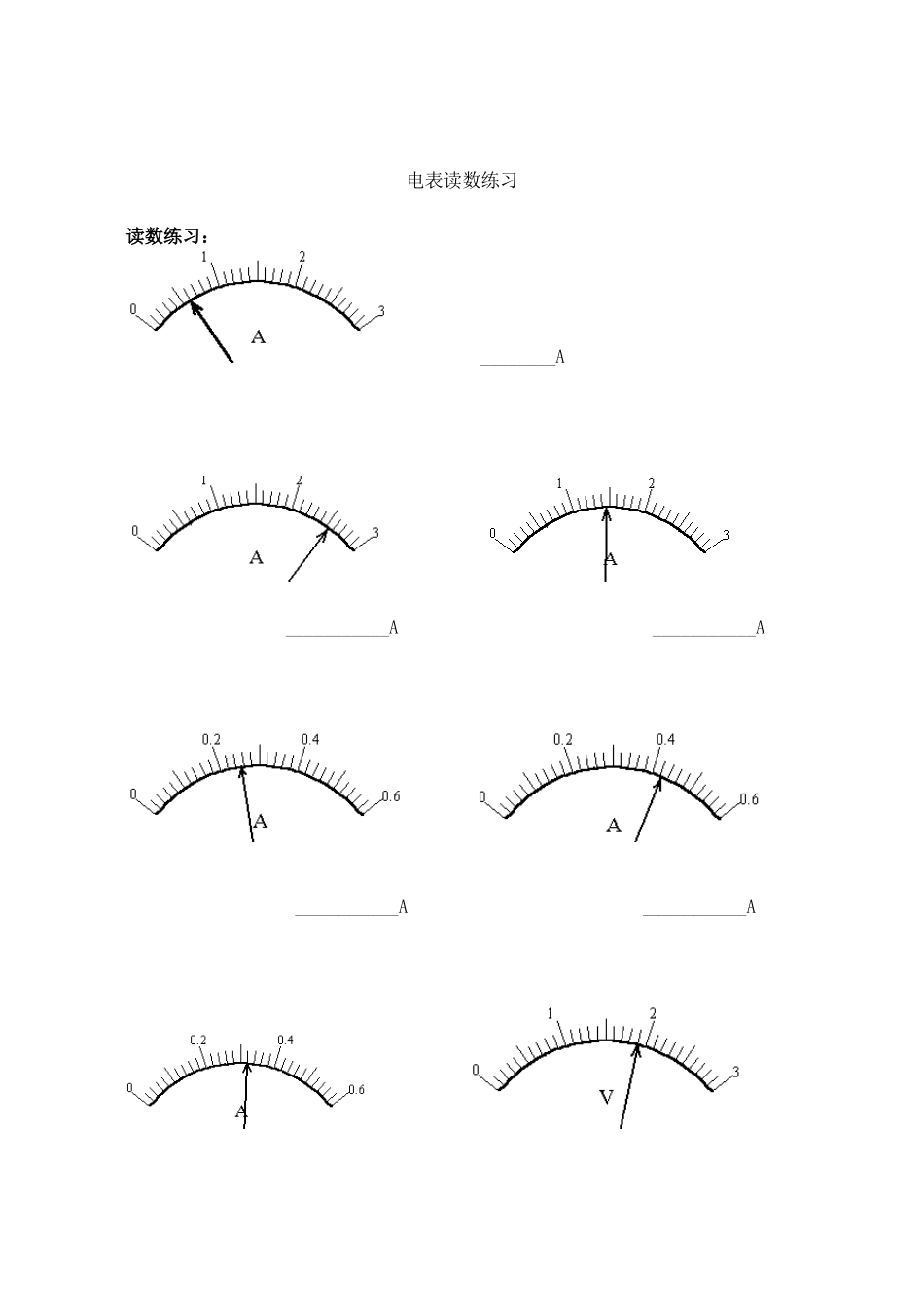

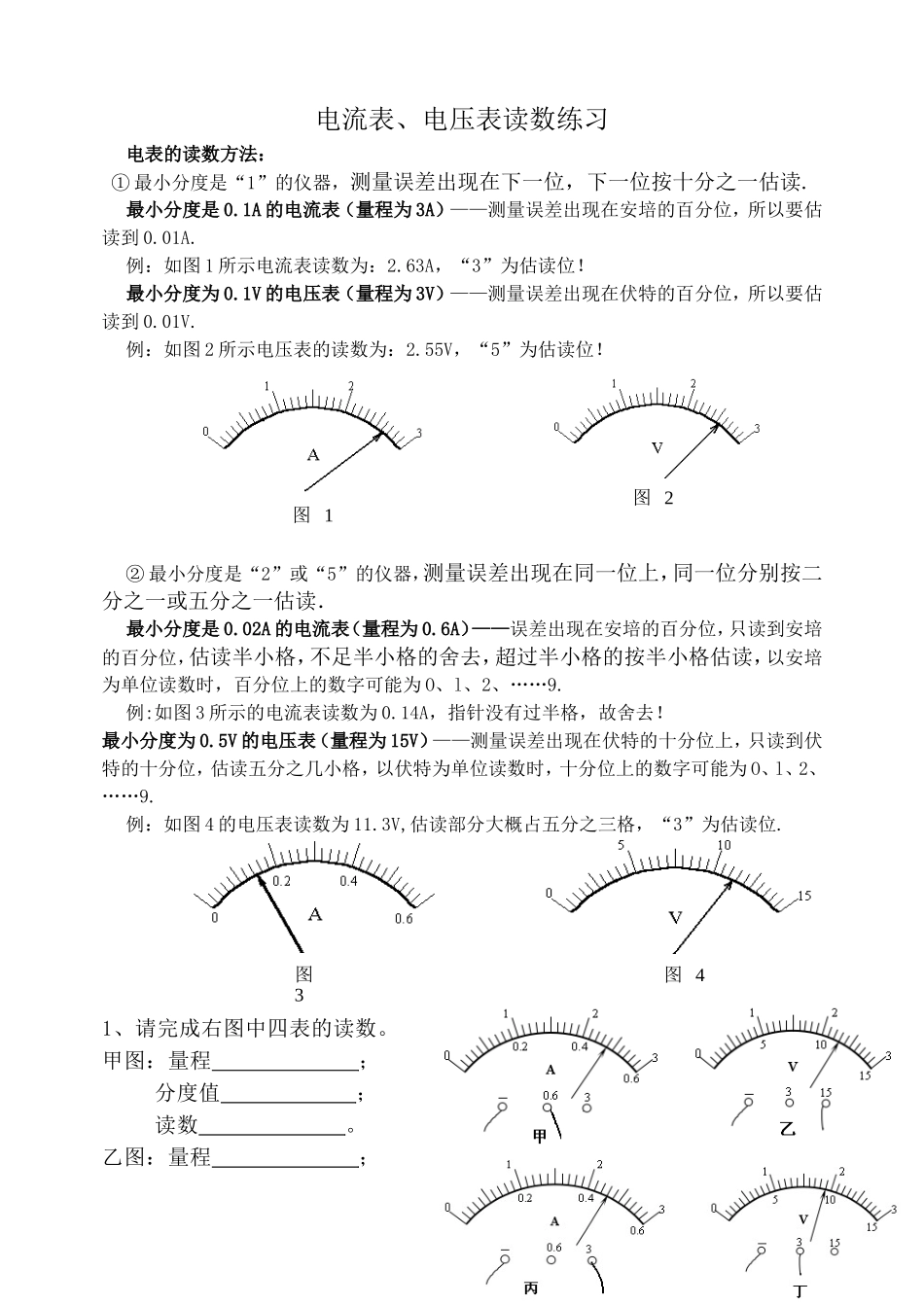

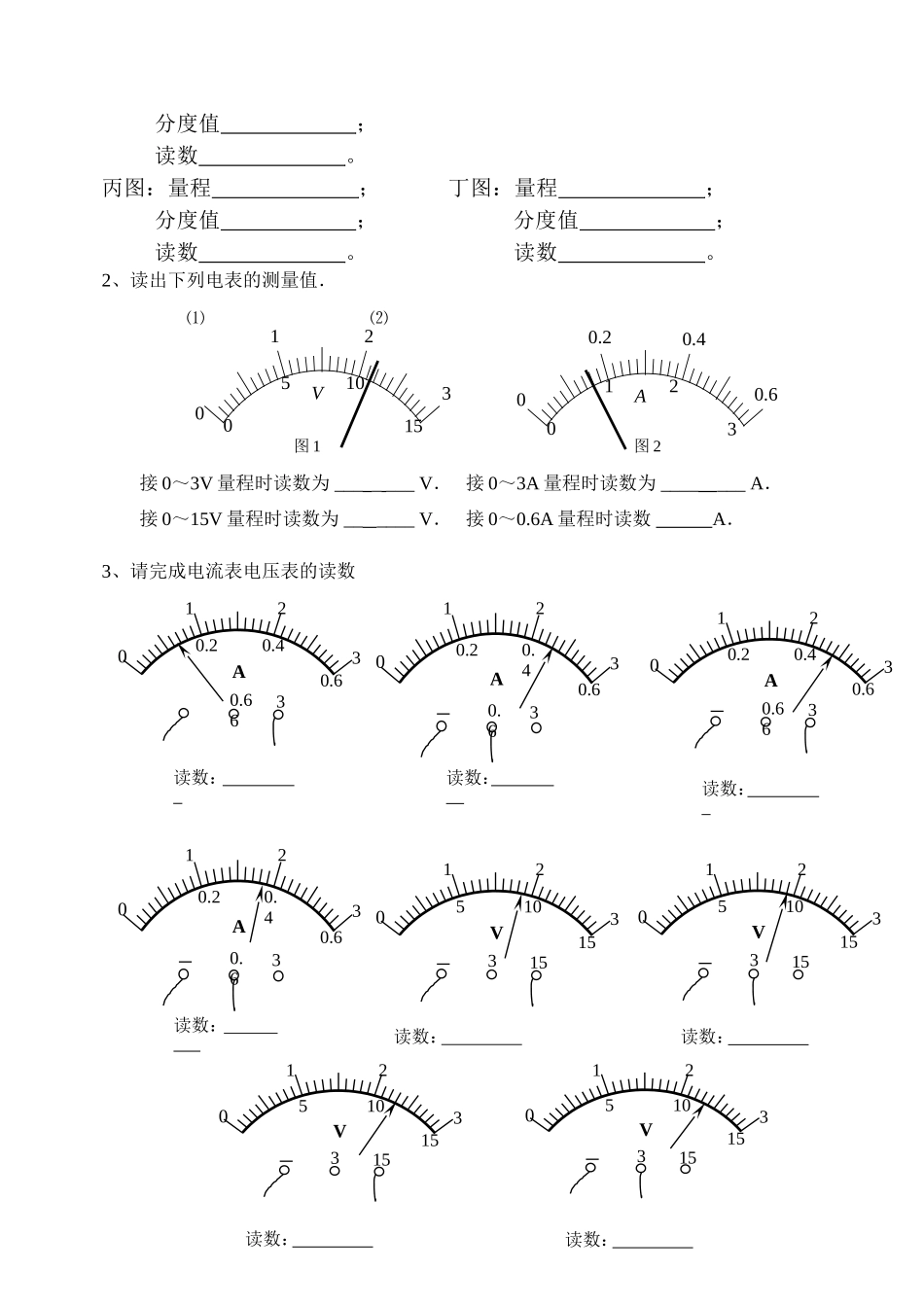

电流表、电压表读数练习电表的读数方法：①最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读.最小分度是0.1A的电流表（量程为3A）——测量误差出现在安培的百分位，所以要估读到0.01A.例：如图1所示电流表读数为：2.63A，“3”为估读位！最小分度为0.1V的电压表（量程为3V）——测量误差出现在伏特的百分位，所以要估读到0.01V.例：如图2所示电压表的读数为：2.55V，“5”为估读位！②最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读．最小分度是0.02A的电流表（量程为0.6A）——误差出现在安培的百分位，只读到安培的百分位，估读半小格，不足半小格的舍去，超过半小格的按半小格估读，以安培为单位读数时，百分位上的数字可能为O、l、2、……9.例:如图3所示的电流表读数为0.14A，指针没有过半格，故舍去！最小分度为0.5V的电压表（量程为15V）——测量误差出现在伏特的十分位上，只读到伏特的十分位，估读五分之几小格，以伏特为单位读数时，十分位上的数字可能为O、l、2、……9.例：如图4的电压表读数为11.3V,估读部分大概占五分之三格，“3”为估读位.1、请完成右图中四表的读数。甲图：量程；分度值；读数。乙图：量程；图1图2图3图4图1图2分度值；读数。丙图：量程；丁图：量程；分度值；分度值；读数。读数。2、读出下列电表的测量值．⑴⑵接0～3V量程时读数为_______V．接0～3A量程时读数为_______A．接0～15V量程时读数为______V．接0～0.6A量程时读数A．3、请完成电流表电压表的读数0123051015V00.20.40.60123A0123A0.6630.20.40.6读数：0123A─0.630.20.40.6读数：0123A─0.630.20.40.6读数：─0123A0.6630.20.40.6读数：0123V─31551015读数：0123V─31551015读数：0123V─31551015读数：0123V─31551015读数：电表读数练习读数练习：________A___________A___________A___________A___________A__________A__________V__________V__________V_____________V_____________V_____________V_____________V
