薄壁不锈钢管安装施工技术交底VIP免费

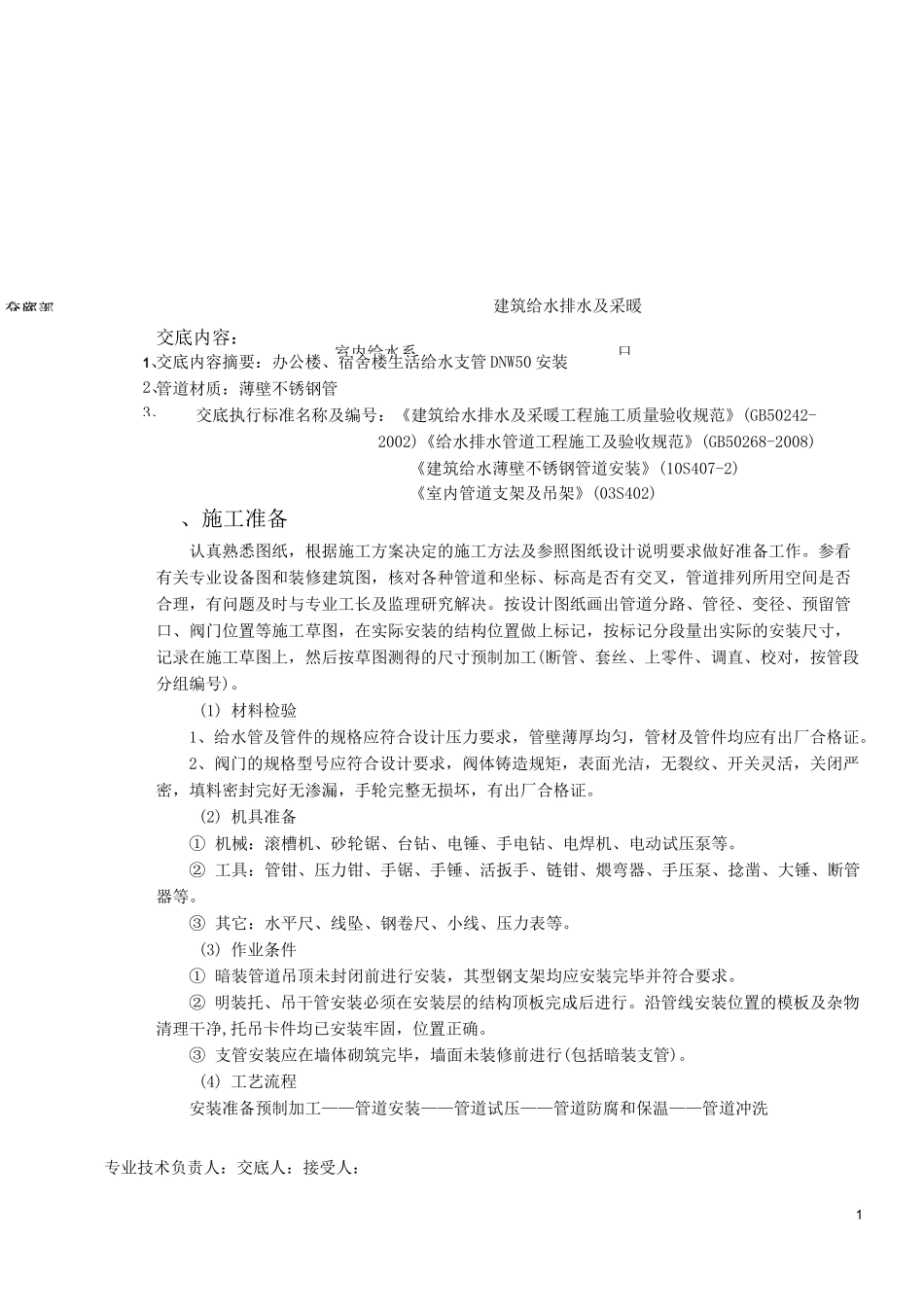

薄壁不锈钢管安装施工技术交底_第1页
1/7

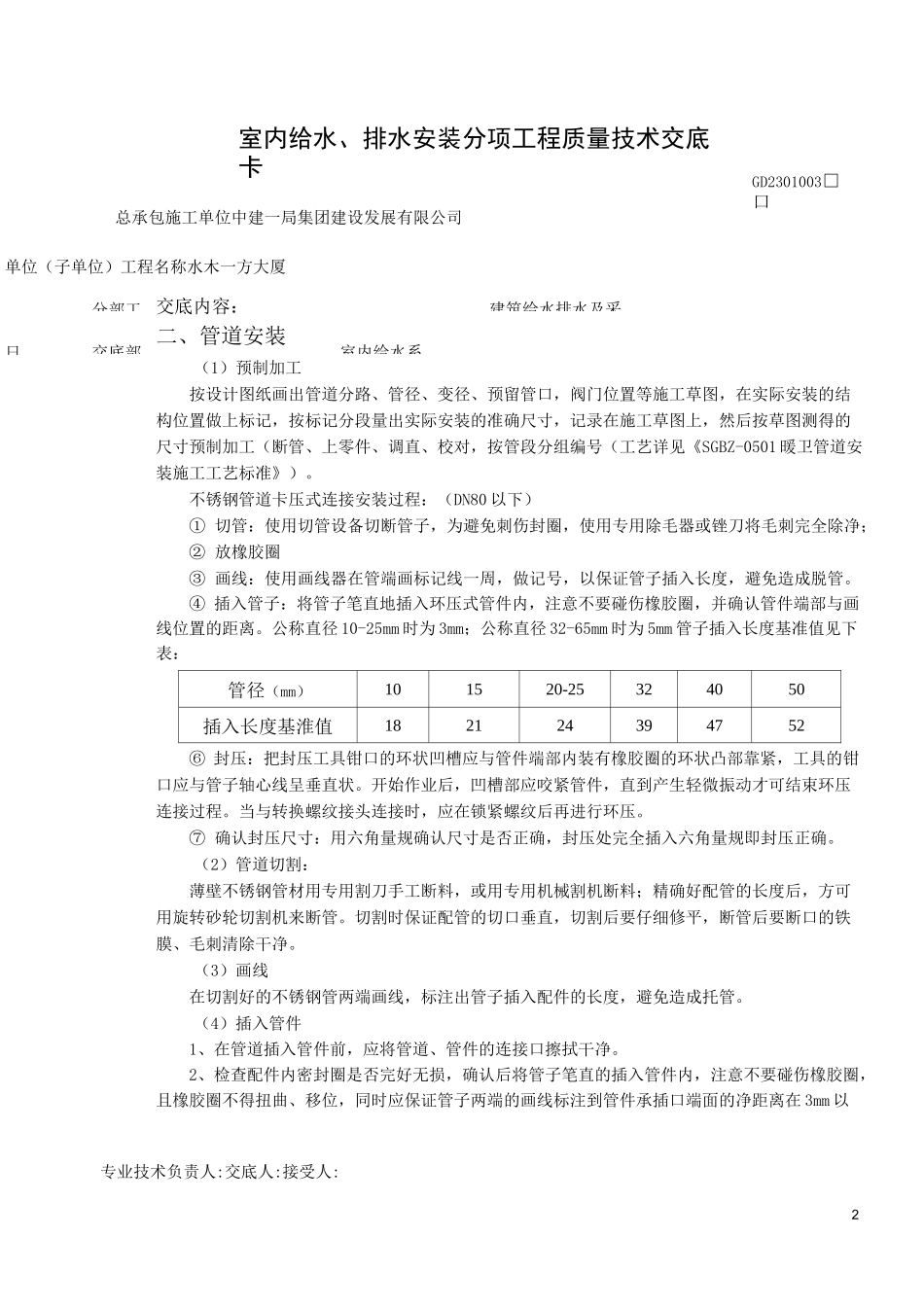

薄壁不锈钢管安装施工技术交底_第2页
2/7
薄壁不锈钢管安装施工技术交底_第3页
3/7
分部工交底部室内给水系日1、2、3、专业技术负责人:交底人:接受人:1建筑给水排水及采暖交底内容:交底内容摘要:办公楼、宿舍楼生活给水支管DNW50安装管道材质:薄壁不锈钢管交底执行标准名称及编号:《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)《给水排水管道工程施工及验收规范》(GB50268-2008)《建筑给水薄壁不锈钢管道安装》(10S407-2)《室内管道支架及吊架》(03S402)、施工准备认真熟悉图纸,根据施工方案决定的施工方法及参照图纸设计说明要求做好准备工作。参看有关专业设备图和装修建筑图,核对各种管道和坐标、标高是否有交叉,管道排列所用空间是否合理,有问题及时与专业工长及监理研究解决。按设计图纸画出管道分路、管径、变径、预留管口、阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际的安装尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、套丝、上零件、调直、校对,按管段分组编号)。(1)材料检验1、给水管及管件的规格应符合设计压力要求,管壁薄厚均匀,管材及管件均应有出厂合格证。2、阀门的规格型号应符合设计要求,阀体铸造规矩,表面光洁,无裂纹、开关灵活,关闭严密,填料密封完好无渗漏,手轮完整无损坏,有出厂合格证。(2)机具准备①机械:滚槽机、砂轮锯、台钻、电锤、手电钻、电焊机、电动试压泵等。②工具:管钳、压力钳、手锯、手锤、活扳手、链钳、煨弯器、手压泵、捻凿、大锤、断管器等。③其它:水平尺、线坠、钢卷尺、小线、压力表等。(3)作业条件①暗装管道吊顶未封闭前进行安装,其型钢支架均应安装完毕并符合要求。②明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净,托吊卡件均已安装牢固,位置正确。③支管安装应在墙体砌筑完毕,墙面未装修前进行(包括暗装支管)。(4)工艺流程安装准备预制加工——管道安装——管道试压——管道防腐和保温——管道冲洗分部工建筑给水排水及采室内给水、排水安装分项工程质量技术交底卡交底部GD2301003□口室内给水系总承包施工单位中建一局集团建设发展有限公司日单位(子单位)工程名称水木一方大厦专业技术负责人:交底人:接受人:2交底内容:二、管道安装(1)预制加工按设计图纸画出管道分路、管径、变径、预留管口,阀门位置等施工草图,在实际安装的结构位置做上标记,按标记分段量出实际安装的准确尺寸,记录在施工草图上,然后按草图测得的尺寸预制加工(断管、上零件、调直、校对,按管段分组编号(工艺详见《SGBZ-0501暖卫管道安装施工工艺标准》)。不锈钢管道卡压式连接安装过程:(DN80以下)①切管:使用切管设备切断管子,为避免刺伤封圈,使用专用除毛器或锉刀将毛刺完全除净;②放橡胶圈③画线:使用画线器在管端画标记线一周,做记号,以保证管子插入长度,避免造成脱管。④插入管子:将管子笔直地插入环压式管件内,注意不要碰伤橡胶圈,并确认管件端部与画线位置的距离。公称直径10-25mm时为3mm;公称直径32-65mm时为5mm管子插入长度基准值见下表:管径(mm)101520-25324050插入长度基淮值182124394752⑥封压:把封压工具钳口的环状凹槽应与管件端部内装有橡胶圈的环状凸部靠紧,工具的钳口应与管子轴心线呈垂直状。开始作业后,凹槽部应咬紧管件,直到产生轻微振动才可结束环压连接过程。当与转换螺纹接头连接时,应在锁紧螺纹后再进行环压。⑦确认封压尺寸:用六角量规确认尺寸是否正确,封压处完全插入六角量规即封压正确。(2)管道切割:薄壁不锈钢管材用专用割刀手工断料,或用专用机械割机断料;精确好配管的长度后,方可用旋转砂轮切割机来断管。切割时保证配管的切口垂直,切割后要仔细修平,断管后要断口的铁膜、毛刺清除干净。(3)画线在切割好的不锈钢管两端画线,标注出管子插入配件的长度,避免造成托管。(4)插入管件1、在管道插入管件前,应将管道、管件的连接口擦拭干净。2、检查配件内密封圈是否完好无损,确认后将管子笔直的插入管件内,注意不要碰伤橡胶圈,且橡胶圈不得扭曲、移位,同时应保证管子两端的画线标注到管件承插口端面的净距离在3mm以专业技术负...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

薄壁不锈钢管安装施工技术交底
