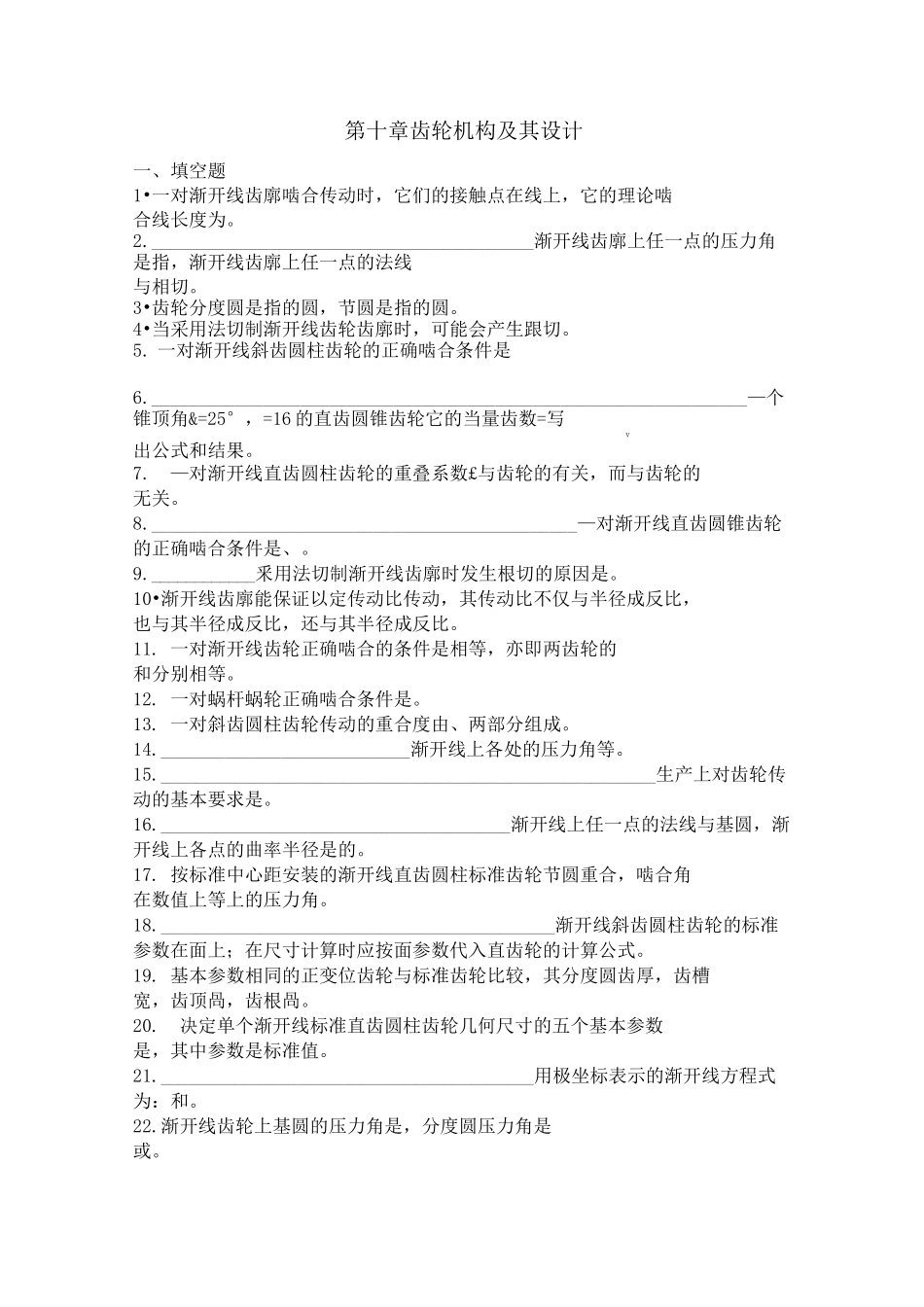

第十章齿轮机构及其设计一、填空题1•一对渐开线齿廓啮合传动时，它们的接触点在线上，它的理论啮合线长度为。2.__________________________________________渐开线齿廓上任一点的压力角是指，渐开线齿廓上任一点的法线与相切。3•齿轮分度圆是指的圆，节圆是指的圆。4•当采用法切制渐开线齿轮齿廓时，可能会产生跟切。5.一对渐开线斜齿圆柱齿轮的正确啮合条件是6.________________________________________________________________—个锥顶角&=25°，=16的直齿圆锥齿轮它的当量齿数=写v出公式和结果。7.—对渐开线直齿圆柱齿轮的重叠系数£与齿轮的有关，而与齿轮的无关。8.______________________________________________—对渐开线直齿圆锥齿轮的正确啮合条件是、。9.____________釆用法切制渐开线齿廓时发生根切的原因是。10•渐开线齿廓能保证以定传动比传动，其传动比不仅与半径成反比，也与其半径成反比，还与其半径成反比。11.一对渐开线齿轮正确啮合的条件是相等，亦即两齿轮的和分别相等。12.一对蜗杆蜗轮正确啮合条件是。13.一对斜齿圆柱齿轮传动的重合度由、两部分组成。14.___________________________渐开线上各处的压力角等。15.______________________________________________________生产上对齿轮传动的基本要求是。16.______________________________________渐开线上任一点的法线与基圆，渐开线上各点的曲率半径是的。17.按标准中心距安装的渐开线直齿圆柱标准齿轮节圆重合，啮合角在数值上等上的压力角。18.___________________________________________渐开线斜齿圆柱齿轮的标准参数在面上；在尺寸计算时应按面参数代入直齿轮的计算公式。19.基本参数相同的正变位齿轮与标准齿轮比较，其分度圆齿厚，齿槽宽，齿顶咼，齿根咼。20.决定单个渐开线标准直齿圆柱齿轮几何尺寸的五个基本参数是，其中参数是标准值。21._________________________________________用极坐标表示的渐开线方程式为：和。22.渐开线齿轮上基圆的压力角是，分度圆压力角是或。223.一斜齿轮法面模数m=3mm，分度圆螺旋角B=15度，其端面模数nm=。24.在设计直齿圆柱齿轮机构时，首先考虑的传动类型是，其次是，在不得已的情况下女，只能选。25.用同一把刀具加工m,z,a均相同的标准齿轮和变位齿轮，它们的分度圆,基圆和齿距均。26.___________________________________________渐开线齿廓上任一点的曲率半径等于；渐开线齿廓在基圆上的曲率半径等于。27.___________________________________________________一对共轭齿廓，在公法线上的相对速度等于,而相对速度应在。28.一对渐开线标准直齿轮非正确安装时节圆与分度圆大小,分度圆的大小取决,而节圆的大小取决。29.一对斜齿圆柱齿轮传动的重合度,两部分组成；斜齿轮的当量齿轮是扌的直齿轮。30.用标准齿条刀具加工标准齿轮，其刀具的线与轮坯圆之间做纯滚动；加工变位齿轮时，其刀具的线与轮坯的圆之间做纯滚动。31._________________________________________蜗杆的标准模数和标准压力角在面，蜗轮的标准模数和标准压力角在面。二、选择题1.____________________________________________渐开线直齿圆柱齿轮传动的可分性是指不受中心距变化的影响。A•节圆半径；B•传动比；C.啮合角2.模数m=2mm，压力角a=20度，齿数z=20，齿顶圆直径d=42.3mm，齿根圆直径d=35.0mm的渐开线直齿圆柱齿轮是齿轮。"fA.标准；B.变位；C.非标准3.现要加工两只正常齿制渐开线标准直齿圆柱齿轮，其中齿轮1：im=2mm,z「50；齿轮2；m=4mm,z=25。这两只齿轮加工。1122A.可用同一把铳刀；B.可用同一把滚刀；C.不能用同一把刀具4.______________________________________________________不发生根切的渐开线标准直齿圆柱外齿轮的齿根圆大于基圆。A.一定；B.不一定；C.一定不5•齿轮经过正变位修正后，其分度圆同未修正时相比，是的。A.相同；B减少；C.增大6.斜齿圆柱齿轮基圆柱上的螺旋角卩与分度圆上的螺旋角P相比。bA.P>P；B.P
