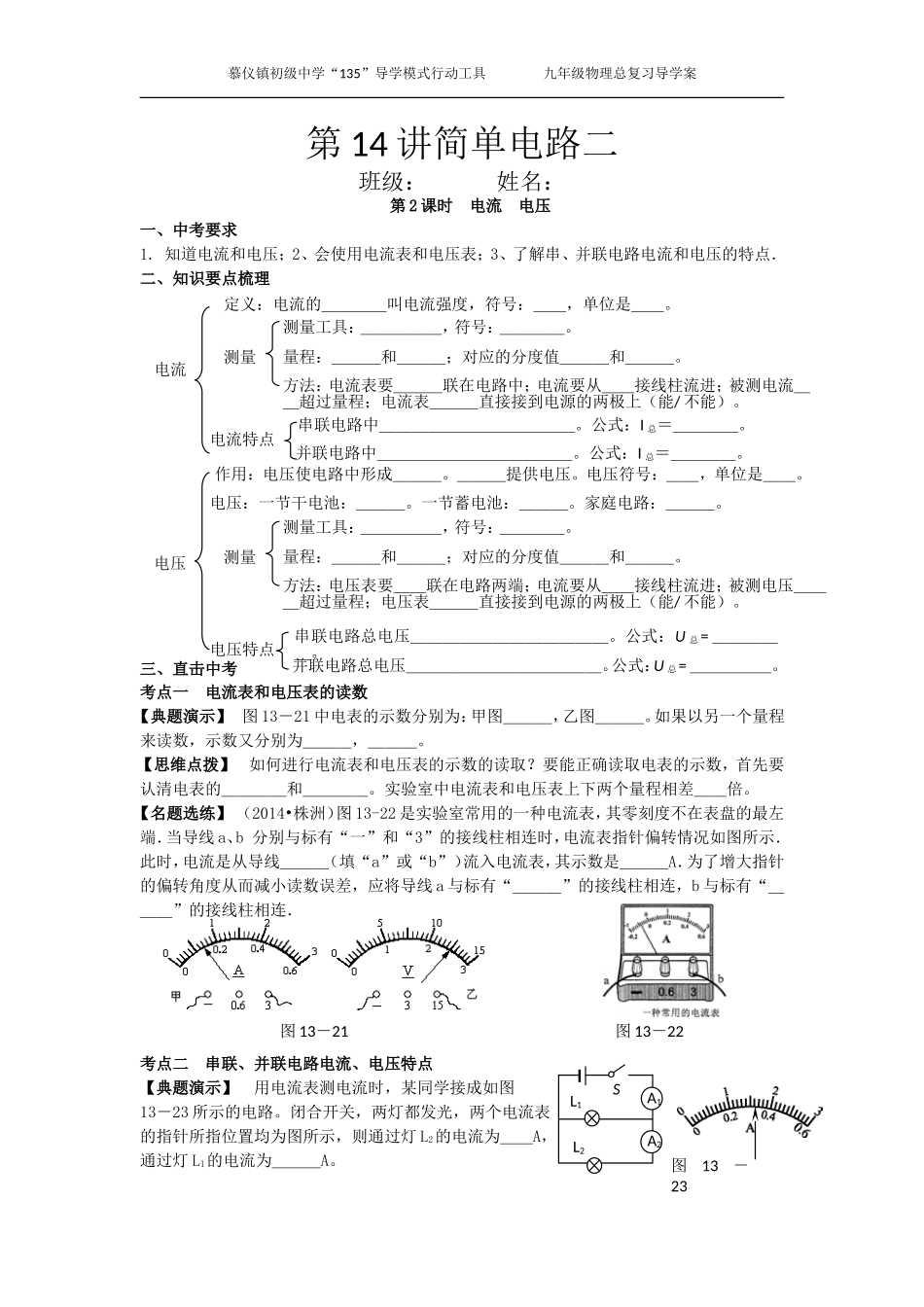

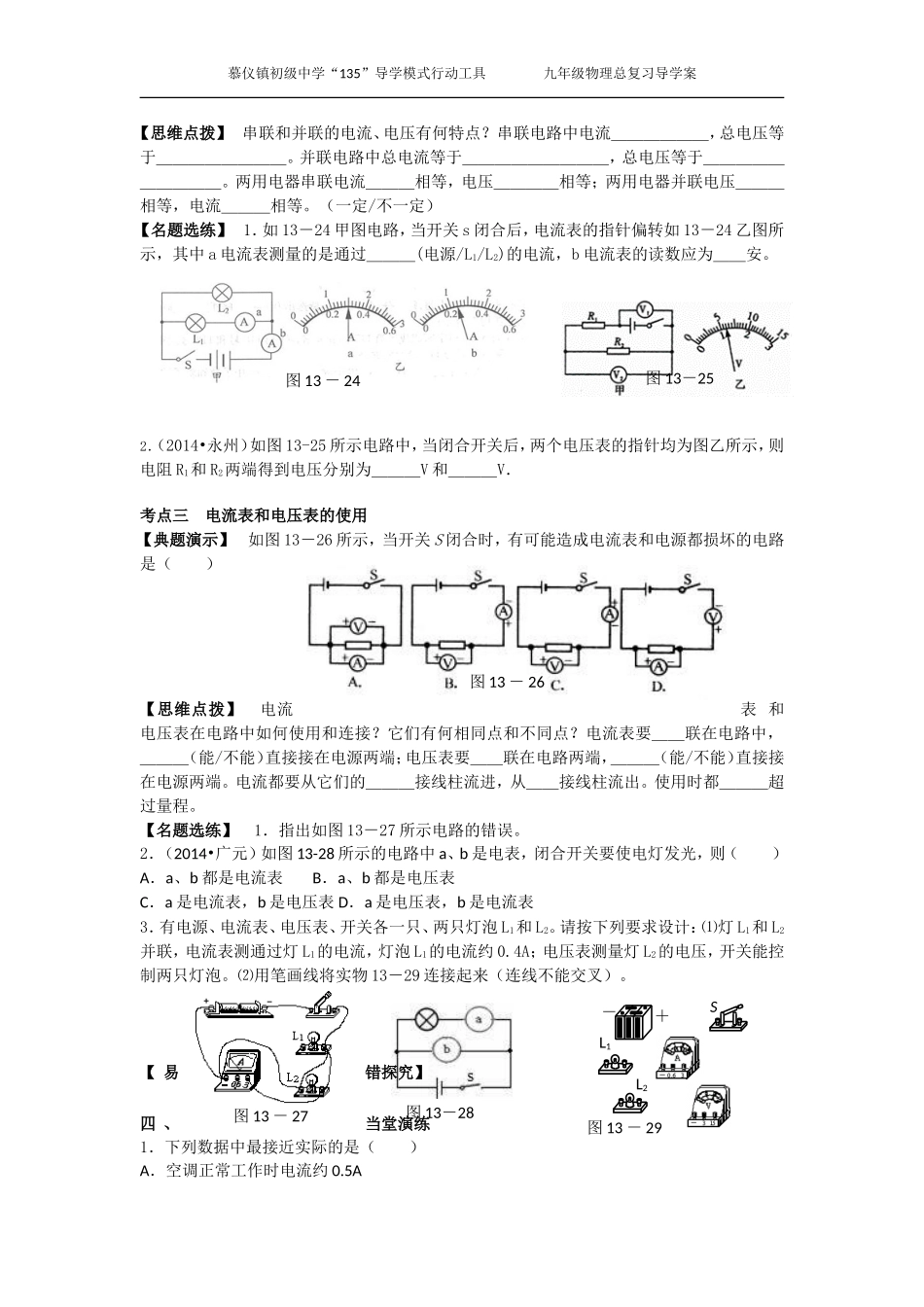

图13－21SL2L1A1A2图13－23慕仪镇初级中学“135”导学模式行动工具九年级物理总复习导学案第14讲简单电路二班级：姓名：第2课时电流电压一、中考要求1.知道电流和电压；2、会使用电流表和电压表；3、了解串、并联电路电流和电压的特点．二、知识要点梳理三、直击中考考点一电流表和电压表的读数【典题演示】图13－21中电表的示数分别为：甲图＿＿＿，乙图＿＿＿。如果以另一个量程来读数，示数又分别为＿＿＿，＿＿＿。【思维点拨】如何进行电流表和电压表的示数的读取？要能正确读取电表的示数，首先要认清电表的＿＿＿＿和＿＿＿＿。实验室中电流表和电压表上下两个量程相差＿＿倍。【名题选练】（2014•株洲）图13-22是实验室常用的一种电流表，其零刻度不在表盘的最左端．当导线a、b分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示．此时，电流是从导线＿＿＿（填“a”或“b”）流入电流表，其示数是＿＿＿A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“＿＿＿”的接线柱相连，b与标有“＿＿＿”的接线柱相连．考点二串联、并联电路电流、电压特点【典题演示】用电流表测电流时，某同学接成如图13－23所示的电路。闭合开关，两灯都发光，两个电流表的指针所指位置均为图所示，则通过灯L2的电流为＿＿A，通过灯L1的电流为＿＿＿A。电流定义：电流的＿＿＿＿叫电流强度，符号：＿＿，单位是＿＿。方法：电流表要＿＿＿联在电路中；电流要从＿＿接线柱流进；被测电流＿＿超过量程；电流表＿＿＿直接接到电源的两极上（能/不能）。量程：＿＿＿和＿＿＿；对应的分度值＿＿＿和＿＿＿。测量工具：＿＿＿＿＿，符号：＿＿＿＿。测量电流特点串联电路中＿＿＿＿＿＿＿＿＿＿＿＿。公式：I总＝＿＿＿＿。并联电路中＿＿＿＿＿＿＿＿＿＿＿＿。公式：I总＝＿＿＿＿。电压作用：电压使电路中形成＿＿＿。＿＿＿提供电压。电压符号：＿＿，单位是＿＿。方法：电压表要＿＿联在电路两端；电流要从＿＿接线柱流进；被测电压＿＿＿超过量程；电压表＿＿＿直接接到电源的两极上（能/不能）。量程：＿＿＿和＿＿＿；对应的分度值＿＿＿和＿＿＿。测量工具：＿＿＿＿＿，符号：＿＿＿＿。测量电压：一节干电池：＿＿＿。一节蓄电池：＿＿＿。家庭电路：＿＿＿。电压特点串联电路总电压＿＿＿＿＿＿＿＿＿＿＿＿。公式：U总=＿＿＿＿＿。并联电路总电压＿＿＿＿＿＿＿＿＿＿＿＿。公式：U总=＿＿＿＿＿。图13－22慕仪镇初级中学“135”导学模式行动工具九年级物理总复习导学案【思维点拨】串联和并联的电流、电压有何特点？串联电路中电流＿＿＿＿＿＿，总电压等于＿＿＿＿＿＿＿＿。并联电路中总电流等于＿＿＿＿＿＿＿＿＿，总电压等于＿＿＿＿＿＿＿＿＿＿。两用电器串联电流＿＿＿相等，电压＿＿＿＿相等；两用电器并联电压＿＿＿相等，电流＿＿＿相等。（一定/不一定）【名题选练】1．如13－24甲图电路，当开关s闭合后，电流表的指针偏转如13－24乙图所示，其中a电流表测量的是通过＿＿＿(电源/L1/L2)的电流，b电流表的读数应为＿＿安。2．（2014•永州）如图13-25所示电路中，当闭合开关后，两个电压表的指针均为图乙所示，则电阻R1和R2两端得到电压分别为＿＿＿V和＿＿＿V．考点三电流表和电压表的使用【典题演示】如图13－26所示，当开关S闭合时，有可能造成电流表和电源都损坏的电路是（）【思维点拨】电流表和电压表在电路中如何使用和连接？它们有何相同点和不同点？电流表要＿＿联在电路中，＿＿＿（能/不能）直接接在电源两端；电压表要＿＿联在电路两端，＿＿＿（能/不能）直接接在电源两端。电流都要从它们的＿＿＿接线柱流进，从＿＿接线柱流出。使用时都＿＿＿超过量程。【名题选练】1．指出如图13－27所示电路的错误。2．（2014•广元）如图13-28所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表3．有电源、电流表、电压表、开关各一只、两只灯泡L1和L2。请按下列要求设计：⑴灯L1和L2并联，电流表测通过灯L1的电流，灯泡L1的电流约0.4A；电压表...
