煤炭分类及指标VIP专享VIP免费

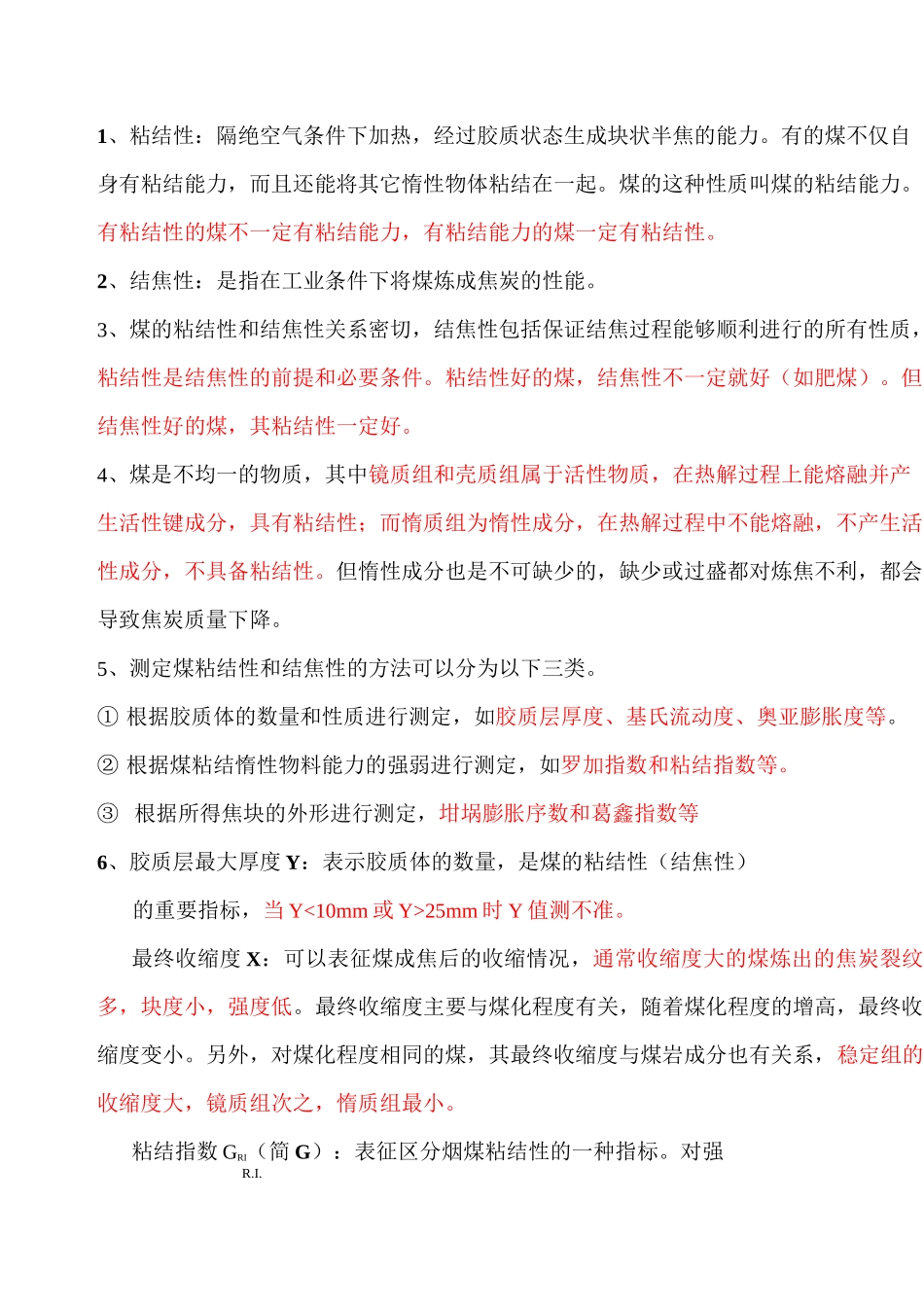

1、粘结性：隔绝空气条件下加热，经过胶质状态生成块状半焦的能力。有的煤不仅自身有粘结能力，而且还能将其它惰性物体粘结在一起。煤的这种性质叫煤的粘结能力。有粘结性的煤不一定有粘结能力，有粘结能力的煤一定有粘结性。2、结焦性：是指在工业条件下将煤炼成焦炭的性能。3、煤的粘结性和结焦性关系密切，结焦性包括保证结焦过程能够顺利进行的所有性质，粘结性是结焦性的前提和必要条件。粘结性好的煤，结焦性不一定就好（如肥煤）。但结焦性好的煤，其粘结性一定好。4、煤是不均一的物质，其中镜质组和壳质组属于活性物质，在热解过程上能熔融并产生活性键成分，具有粘结性；而惰质组为惰性成分，在热解过程中不能熔融，不产生活性成分，不具备粘结性。但惰性成分也是不可缺少的，缺少或过盛都对炼焦不利，都会导致焦炭质量下降。5、测定煤粘结性和结焦性的方法可以分为以下三类。①根据胶质体的数量和性质进行测定，如胶质层厚度、基氏流动度、奥亚膨胀度等。②根据煤粘结惰性物料能力的强弱进行测定，如罗加指数和粘结指数等。③根据所得焦块的外形进行测定，坩埚膨胀序数和葛鑫指数等6、胶质层最大厚度Y：表示胶质体的数量，是煤的粘结性（结焦性）的重要指标，当Y<10mm或Y>25mm时Y值测不准。最终收缩度X：可以表征煤成焦后的收缩情况，通常收缩度大的煤炼出的焦炭裂纹多，块度小，强度低。最终收缩度主要与煤化程度有关，随着煤化程度的增高，最终收缩度变小。另外，对煤化程度相同的煤，其最终收缩度与煤岩成分也有关系，稳定组的收缩度大，镜质组次之，惰质组最小。粘结指数GRI（简G）：表征区分烟煤粘结性的一种指标。对强R.I.粘结性和弱粘结性的煤区分能力较高。测定原理是基于有粘结能力的烟煤在炼焦过程上具有粘结本身或惰性物质（如无烟煤）的能力。通过测定焦块的耐磨强度来评定烟煤的粘结性大小。奥亚膨胀度b：一种以慢速加热来测定煤的粘结性的方法。通常煤化程度较低和煤化程度较高的煤，其膨胀度都小；而中等煤化程度的煤，膨胀度大，粘结性好。7、如何根据指标对煤进行分类：Vda/%GR.I.Y/mmP②M/%b/%Q③gr,maf(MJ/kg)挥发分粘结指数胶质层厚度透光率奥亚膨胀度恒湿尢灰基咼位发热量中国对煤炭工业分类包括五个表和一个图，五个表是：煤炭分类总表、无烟煤分类表、烟煤分类表、褐煤的分类表和中国煤炭分类简表。附图为：中国煤炭分类图。表一：煤的分类总表类别符号数码分类指标Vda/%PM/%无烟煤WY01,02,03W10.0烟煤YM11,12,13,14,15,1621,22,23,24,25,2631,32,33,34,35,3641,42,43,44,45,46>10.0褐煤HM51,52>37.0①W50②①凡Vdf〉37.0,GRIW5,再用透光率PM来区分烟煤和褐煤。dafR.I.M②凡Vdaf〉37・0,PM>30%〜50%者，如恒湿无灰基高位发热量Qgrmaf大于24MJ/kg，贝U划分为长焰煤。表二：无烟煤的分类类别符号数码分类指标Vda/%WdaXH"%无烟煤号WY1010〜3.50〜2.0无烟煤二号WY202>3.5〜6.5>2.0〜3.0无烟煤三号WY303>6.5〜10>3.0注:在已确定无烟煤小类的生产厂、矿的日常工作中，可以只按vdaf/%进行分类；在地质勘探中为新区确定小类或生产厂、矿和其他单位需要重新核定小类时，应同时测定Vdaf和Wdaf(H)按上表分小类。如两种结果有矛盾，以按wdaf(H)划分小类的结果为准。表三：烟煤的分类类别符号数码分类指标Vda/%GR.I.Y/mmb/%②贫煤PM11>10.0〜20.0W5贫瘦煤PS12>10.0〜20.0>5〜20瘦煤SM1314>10.0〜20.0>10.0〜20.0>20〜50>50〜6515>10.0〜20.0>65①W25.0W150焦煤JM24>20.0〜28.0>50〜6525>20.0〜28.0>65①W25.0W15016>10.0〜20.0>85①>25>150肥煤FM26>20.0〜28.0>85①>25>15036>28.0〜37.0>85①>25>2201/3焦煤1/3JM35>28.0〜37.0>65①W25.0W220气肥煤QF46>37.0>85①>25.0>22034>28.0〜37.0>50〜65气煤QM43>37.0>35〜5044>37.0>50〜6545>37.0>65W25.0W2201/2中粘煤1/2ZN23>20.0〜28.0>30〜5033>28.0〜37.0>30〜50弱粘煤RN2232>20.0〜28.0>28.0〜37.0>5〜30>5〜30不粘煤BN2131>20.0〜28.0>28.0〜37.0W5W5长焰煤CY4142>37.0>37.0W5>5〜35①当烟煤的粘结指数测定值小于或等于85时，用V』％和粘结指数来划分煤类；当粘结指数测定值大于85时，则用Vf%和Y/mm,或用Vda/%...
