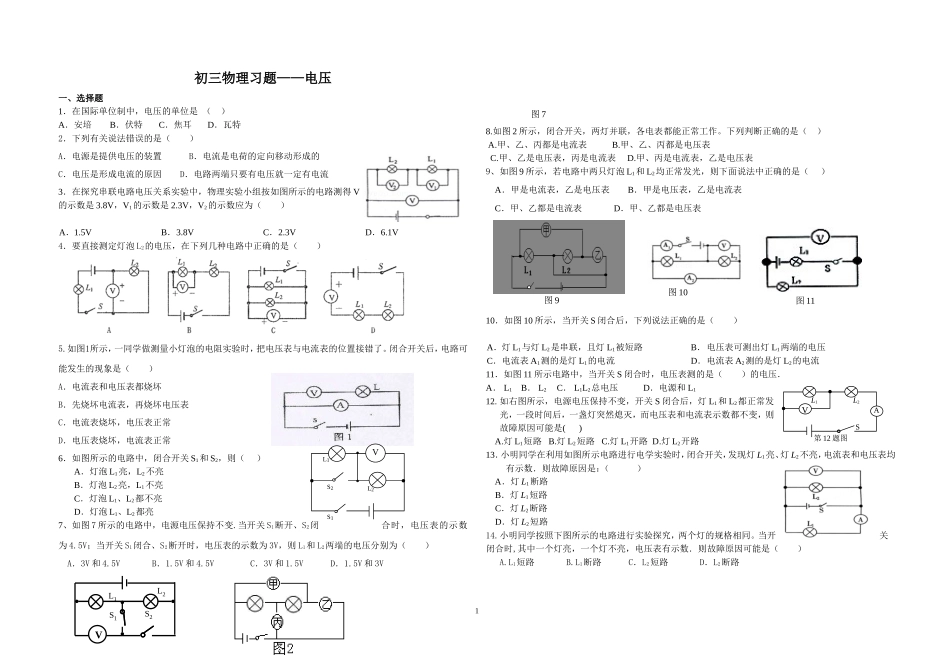

初三物理习题——电压一、选择题1．在国际单位制中，电压的单位是（）A．安培B．伏特C．焦耳D．瓦特2．下列有关说法错误的是（）A．电源是提供电压的装置B．电流是电荷的定向移动形成的C．电压是形成电流的原因D．电路两端只要有电压就一定有电流3．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为（）A．1.5VB．3.8VC．2.3VD．6.1V4．要直接测定灯泡L2的电压，在下列几种电路中正确的是（）5.如图1所示，一同学做测量小灯泡的电阻实验时，把电压表与电流表的位置接错了。闭合开关后，电路可能发生的现象是（）A．电流表和电压表都烧坏B．先烧坏电流表，再烧坏电压表C．电流表烧坏，电压表正常D．电压表烧坏，电流表正常6．如图所示的电路中，闭合开关S1和S2，则（）A．灯泡L1亮，L2不亮B．灯泡L2亮，L1不亮C．灯泡L1、L2都不亮D．灯泡L1、L2都亮7、如图7所示的电路中，电源电压保持不变.当开关S1断开、S2闭合时，电压表的示数为4.5V；当开关S1闭合、S2断开时，电压表的示数为3V，则L1和L2两端的电压分别为（）A．3V和4.5VB．1.5V和4.5VC．3V和1.5VD．1.5V和3V8.如图2所示，闭合开关，两灯并联，各电表都能正常工作。下列判断正确的是（）A.甲、乙、丙都是电流表B.甲、乙、丙都是电压表C.甲、乙是电压表，丙是电流表D.甲、丙是电流表，乙是电压表9、如图9所示，若电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是（）A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表10．如图10所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流11．如图11所示电路中，当开关S闭合时，电压表测的是（）的电压．A．L1B．L2C．L1L2总电压D．电源和L112.如右图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是()A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路13．小明同学在利用如图所示电路进行电学实验时，闭合开关，发现灯L1亮、灯L2不亮，电流表和电压表均有示数．则故障原因是：（）A．灯L1断路B．灯L1短路C．灯L2断路D．灯L2短路14.小明同学按照下图所示的电路进行实验探究，两个灯的规格相同。当开关闭合时,其中一个灯亮，一个灯不亮，电压表有示数．则故障原因可能是（）A.L1短路B.L1断路C．L2短路D．L2断路1L1VASL2第12题图S2S1L2L1V图9VL2S1S2L1图7图10图1115．如图所示，电源电压一定。关于电路的工作情况，下列说法正确的是（）A．只闭合S1时，两只灯泡串联B．先闭合S1，再闭合S2时，电压表的示数不变、电流表的示数变大C．若电压表和电流表位置对调，则闭合S1、S2后，两表都被烧坏D．若灯L1被短路，则闭合S1、S2后，电压表和电流表都被烧坏16．在图3所示的电路中，当开关S断开时，下列说法中正确的是（）A、电源两端电压为零B、电灯两端电压为零C、开关两端电压为零二、填空题17．一般手电筒中是把两节干电池串联起来，它们提供的电压是__________V，若需要一个提供9V电压的电源，则需要把__________节干电池__________联起来。18、将20只相同的小灯泡串联接在220V的电路中，每只小灯泡两端的电压为V，若将20只相同的小灯泡并联接在110V的电路中，每只小灯泡两端的电压为V。19．一节干电池电压为V，我们家庭中的电视机正常工作的电压为V，它与家中其它用电器是连接的(选填“并联”或“串联”)．人体安全电压是V20．如图20所示的电路，当开关S闭合后，若电阻R1、R2并联，则甲表是表，乙表是表．21.如图21，A1和A2的示数分别是1.2A、1.5A，若已知通过开关的电流为2A，则通过R1的电流是A、通过R2的电流是A、通过R3的电流是A。22、如图22所示，闭合开关，电压表测量的是两端的电压。23、如图4所示，已知电源电压为6V，闭合开关后，（1）若L1烧坏灯丝，则电压表示数为V；（2）若L2烧坏灯丝，则电压表示数为V；（3）若L1短路，则电压表示数为V；（4）若L2短路，则电压表示数...
