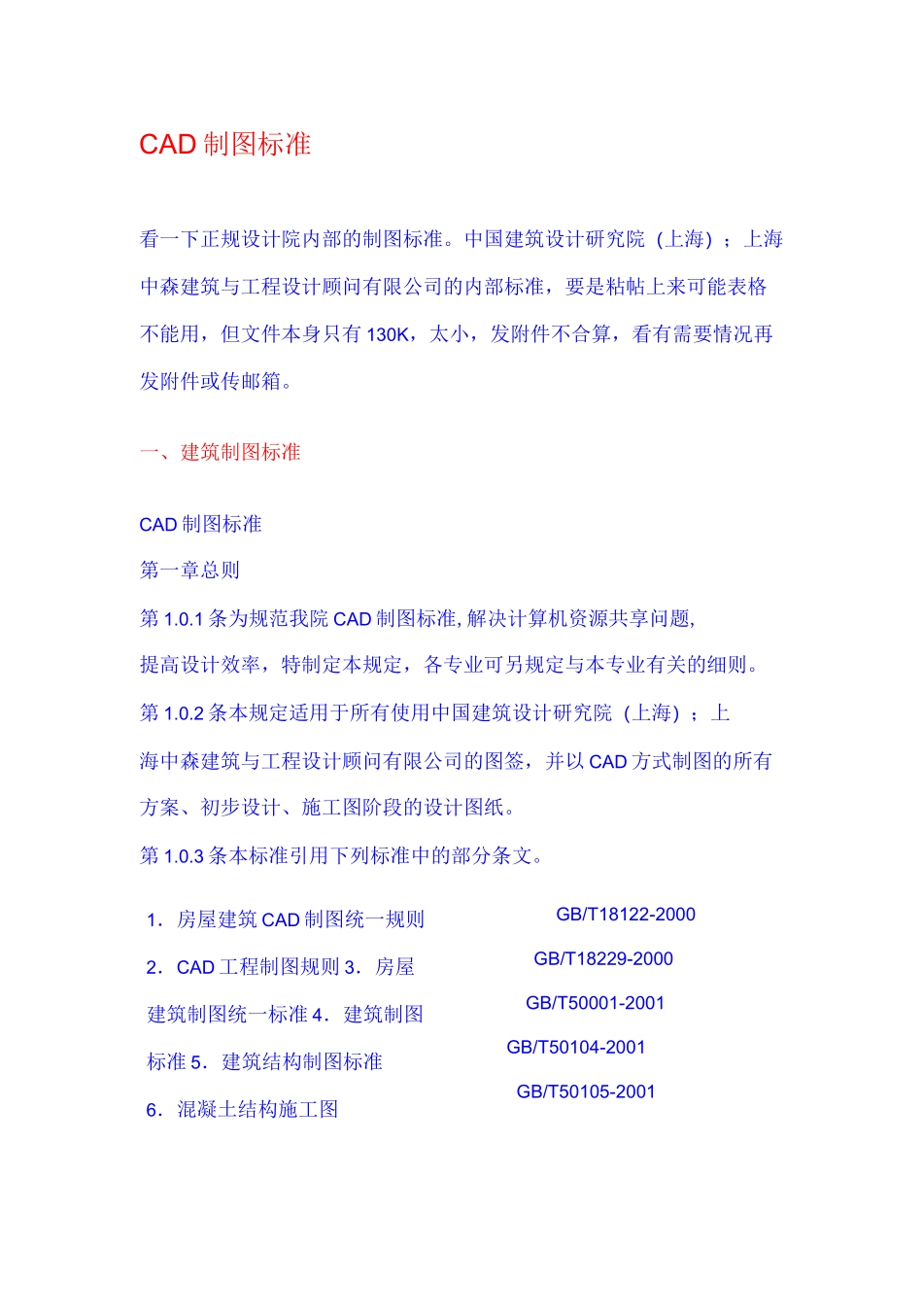

1．房屋建筑CAD制图统一规则2．CAD工程制图规则3．房屋建筑制图统一标准4．建筑制图标准5．建筑结构制图标准6．混凝土结构施工图GB/T18122-2000GB/T18229-2000GB/T50001-2001GB/T50104-2001GB/T50105-2001CAD制图标准看一下正规设计院内部的制图标准。中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的内部标准，要是粘帖上来可能表格不能用，但文件本身只有130K，太小，发附件不合算，看有需要情况再发附件或传邮箱。一、建筑制图标准CAD制图标准第一章总则第1.0.1条为规范我院CAD制图标准,解决计算机资源共享问题,提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。第1.0.2条本规定适用于所有使用中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。第1.0.3条本标准引用下列标准中的部分条文。平面表示方法制图规则和构造详图7．给水排水制图标准8．采暖通风与空气调节制图标准9．电气制图10．住宅弱电设计标准图11．住宅建筑信息通讯设计安装图第二章基本设置要求第2.0.1条图框图框采用竖版形式。1．图幅与格式幅面代号A0A1A2宽度X长度841X1189594297X420210X29703G101-1GB/T50106-2001GB/T50114-2001GB4728.1-85DBJT08-97-2002DBJT08-96-2002A3A4594X841420X图框边距C105A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采用A4,其余应尽量采用A1图幅。每项工程图幅应统一,如采用一种图幅确有困难，一个子项工程图幅不得超过二种。2．标题栏中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。标准图框中具备更改区、签字区、名称常规缩小比例及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。3．文件名各专业图纸文件名应设“专业代码图纸流水号”引导。编号从01，02，03至n,修改次数从A,B,C至乙专业名称初步设计图纸专业代码施工图图纸专业代码修改图纸专业代码建筑J-01~nJS-01~nJS-01~n-A~Z结构G-01~nGS-01~nGS-01~n-A~Z给排水S-01~nSS-01~nSS-01~n-A~Z采暖通风空气调节Se-01~nSeS-01~nSeS-01~n-A~Z电气D-01~nDS-01~nDS-01~n-A~Z弱电DX-01~nDXS-01~nDXS-01~n-A~Z动力M-01~nMS-01~nMS-01~n-A~Z4．调用标准图框存放于网络系统“\\Mainserver\归档盘\2005版中国院统一技术措施”便于随时调用。第2.0.2条比例种类比例原值比例1:11:11:51:101:201:501:1001:1501:2001:500字型字体文件宽高比HZROS.SHXHZTXT.SHX文字说明HZHT1WINDOWS黑体字咼（mm）备注0.8300图中小索引,0.7600图名,户型名称ROMANDROMAND.SHX0.6220~250必要时缩小比例1:31:41:61:151:251:301:401:601:801:2501:3001:4001:600第2.0.3条字体1．中国建筑设计研究院（上海）；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm,高宽比1数字及英文统一选用HZHT,字高为300mm,高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm,高宽比1。2•图纸名称字体统一选用黑体，中文字高600mm,高宽比0.8,数字字高500,高宽比0.8；数字与中文图名下粗横线平齐。3.图纸中图面表达部分：3.1•设计说明，材料做法表等以文字为主的图纸中：标题字体统一选用黑体，字高600mm,高宽比0.8；建筑及设备专业其它内容选用宋体,字高350—500,高宽比1；结构专业其它内容选用JD.SHXDING.SHX,字高350—500。3.2．其他字体控制详下表（建筑专业）HZHZTXT.SHX0.8500房间名称ROMANSROMANS.SHX0.7300外部尺寸ROMANSROMANS.SHX0.8220~250内部尺门窗编寸COMPLEXCOMPLEX.SHX0.8以天正软件自动生成为准轴号注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6，字高方向0.8。第2.0.4条图线1.基本线型名称基本线型形式线宽AUTOCADR14中对应名称和命令特细实线0.12bcntinuous(line)细实线0.2bcntinuous(line)中实线0.3bcntinuous(line)粗...
