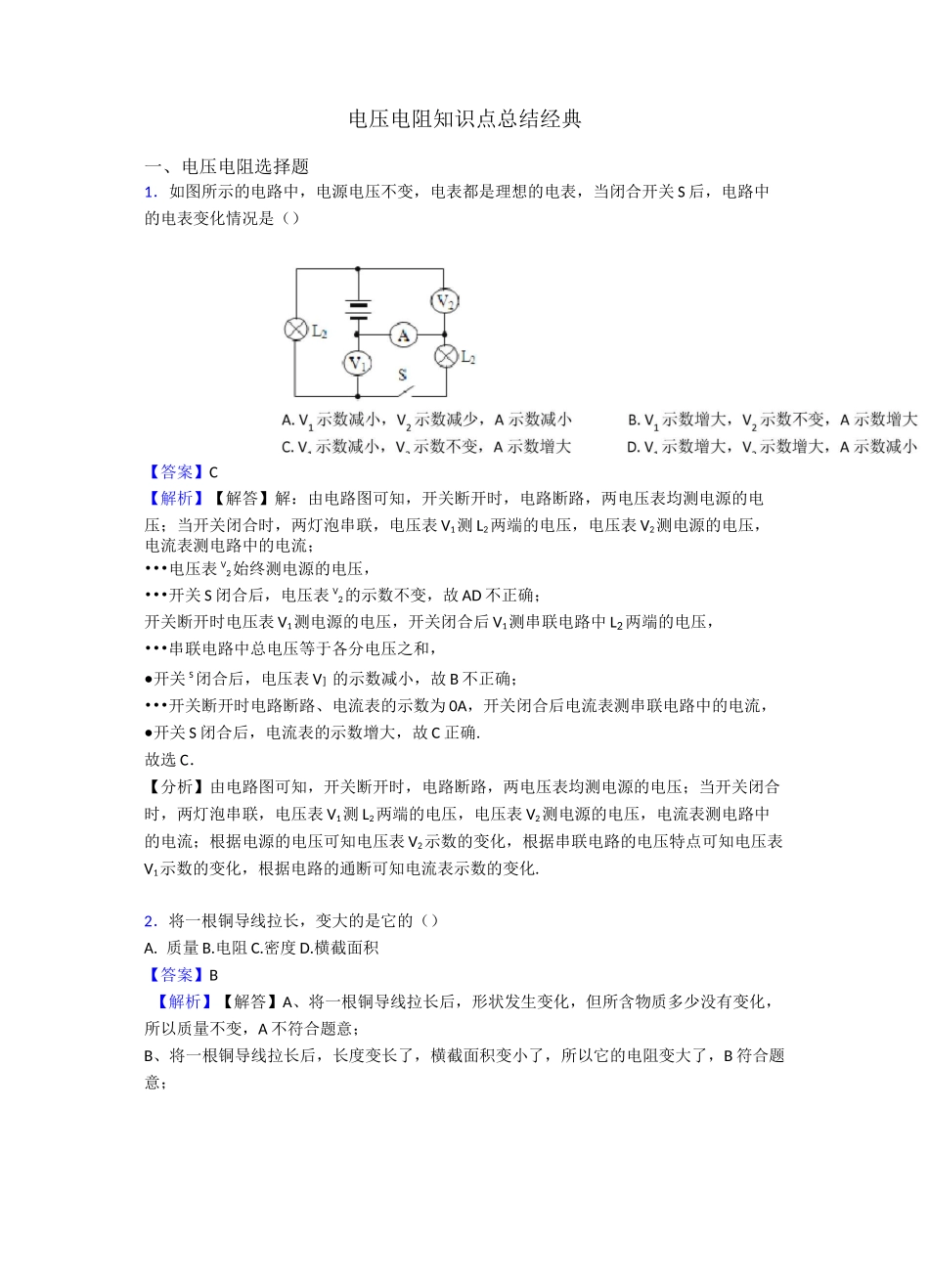

电压电阻知识点总结经典一、电压电阻选择题1．如图所示的电路中，电源电压不变，电表都是理想的电表，当闭合开关S后，电路中的电表变化情况是（）【答案】C【解析】【解答】解：由电路图可知，开关断开时，电路断路，两电压表均测电源的电压；当开关闭合时，两灯泡串联，电压表V1测L2两端的电压，电压表V2测电源的电压，电流表测电路中的电流；•••电压表V2始终测电源的电压，•••开关S闭合后，电压表V2的示数不变，故AD不正确；开关断开时电压表V1测电源的电压，开关闭合后V1测串联电路中L2两端的电压，•••串联电路中总电压等于各分电压之和，•开关S闭合后，电压表V］的示数减小，故B不正确；•••开关断开时电路断路、电流表的示数为0A，开关闭合后电流表测串联电路中的电流，•开关S闭合后，电流表的示数增大，故C正确.故选C．【分析】由电路图可知，开关断开时，电路断路，两电压表均测电源的电压；当开关闭合时，两灯泡串联，电压表V1测L2两端的电压，电压表V2测电源的电压，电流表测电路中的电流；根据电源的电压可知电压表V2示数的变化，根据串联电路的电压特点可知电压表V1示数的变化，根据电路的通断可知电流表示数的变化.2．将一根铜导线拉长，变大的是它的（）A.质量B.电阻C.密度D.横截面积【答案】B【解析】【解答】A、将一根铜导线拉长后，形状发生变化，但所含物质多少没有变化，所以质量不变，A不符合题意；B、将一根铜导线拉长后，长度变长了，横截面积变小了，所以它的电阻变大了，B符合题意；A.电压表V的示数不变，R1断路B.电压表V的示数不变，R］短路D.电流表A2的示数不变，R2短C、将一根铜导线拉长后，形状发生变化，物质种类、状态和温度没有变化，所以密度不变，C不符合题意；D、可以将铜导线看成圆柱体，将一根铜导线拉长后，长度变长了，体积不变，所以横截面积变小了，D不符合题意；故答案为：B。【分析】决定电阻大小的因素：导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度.3．在如图所示的电路中，电源电压保持不变，电阻R1、R2出现故障，闭合电键S前后，只有两个电表的示数不变，则（）答案】C【解析】【解答】解：由电路图可知，闭合开关前，只有电阻R2接入电路；开关S闭合后，如果电路无故障，两电阻并联，电压表测电源的电压，示数不变；电流表A2测干路电路，电流表A1测R2支路的电流，则电流表A】的示数不变，电流表A2的示数变大；若电阻R］、R2出现故障，且只有两个电表的示数不变，则有：A、电阻R］断路，R2正常，闭合开关S后，电压表示数不变，电流表A］示数不变，电流表A2示数不变，A不符合题意；B、电阻R］短路，R2正常，闭合开关S后，造成电源短路，电压表和电流表A］无示数，电流表A2示数变大，会烧坏电源和电流表A2，B不符合题意；C、电阻R2断路，R］正常，闭合开关S后，电压表示数不变，电流表A］无示数、不变，电流表A2示数变大，C符合题意；D、电阻R2短路，R］正常，闭合开关S后，电源短路，三个电表都无示数，D不符合题意．故答案为：C．【分析】根据电路的并联分析，电压表示数不变，再根据两个电流表会有一个变化，分析电路的故障的位置.4.在如图a的电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R］和R2两端的电压分别（）A.1.2V4.8VB.6V1.2VC.1.2V6VD.4.8V1.2V【答案】D【解析】【解答】分析电路图是串联电路，V］测量电源电压，V2测量R2的电压，根据串联电路中总电压等于各用电器电压之和的规律，V］的示数要大于V2示数，所以选用0-15V读数，为6V，V2选用0-3V读数，为1.2V，贝9R］的电压为6V-1.2V-4.8V，D符合题意，ABC不符合题意。故答案为：D.【分析】根据串联电路中电压规律判断电压表选用的量程，并计算各用电器的电压的大小。5．下列教材中的探究实验，不需要控制电流一定的是（）A、探究导体电阻与长度的关系B.探究通电导体产生的热量与电阻的关系C.探究电功与电压的关系D.探究电磁铁磁性强弱与线圈匝数的关系【答案】A【解析】【解答】A、电阻与导体的长度、材料、横截面积和温度有关，与电流大小无关，探究与长度的关系，不用控制电流一定，A符合同意；B、由Q...
