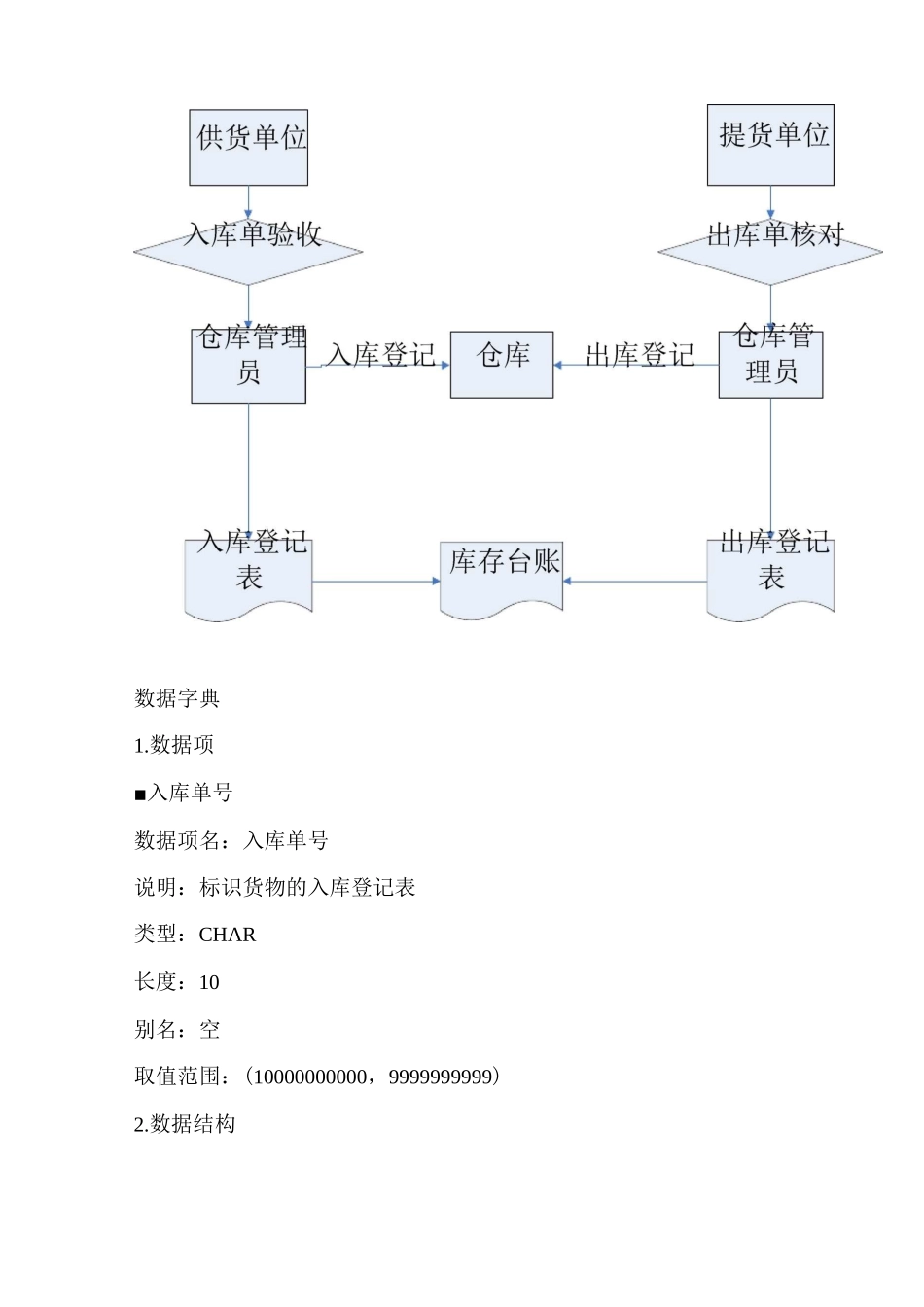

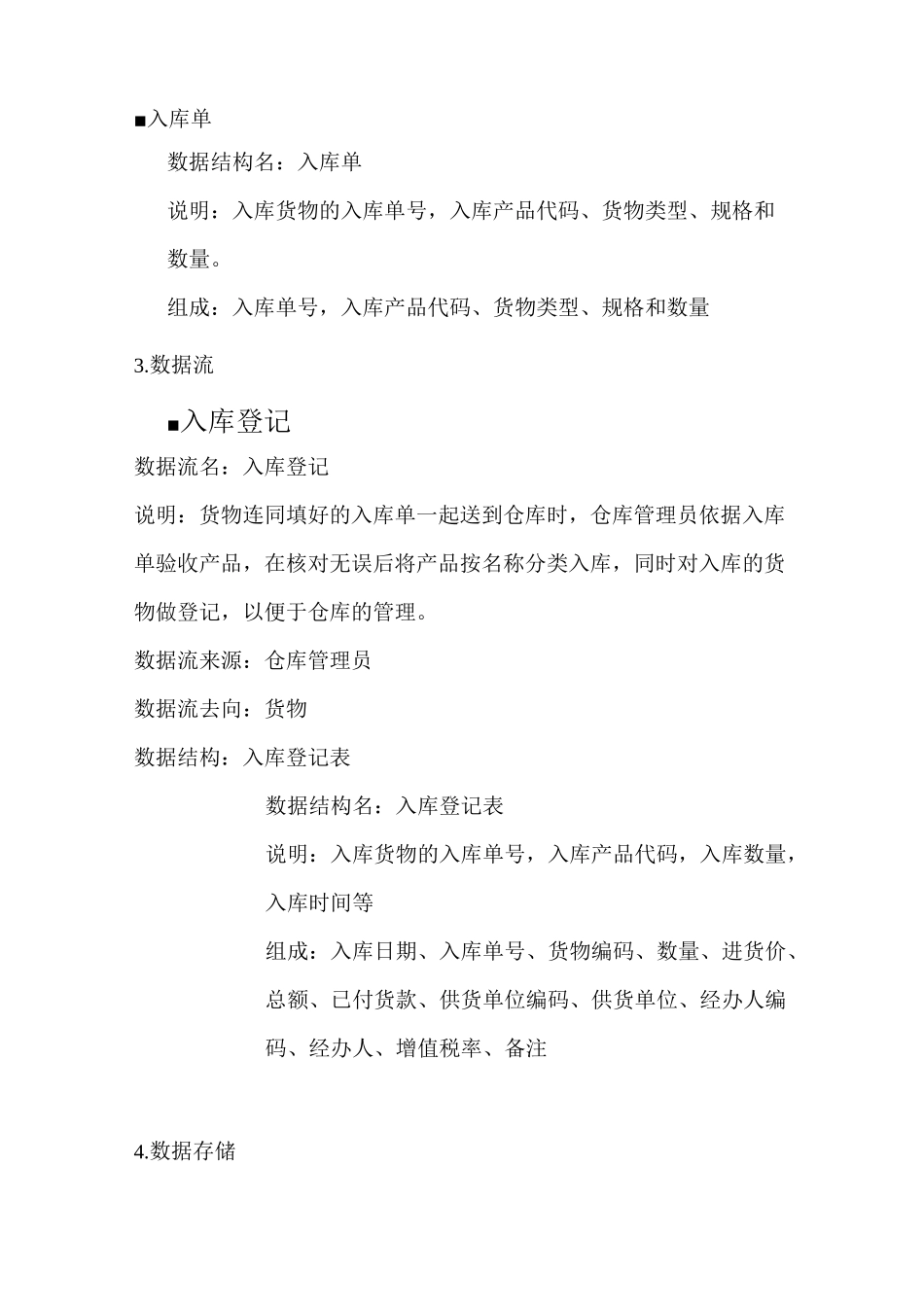

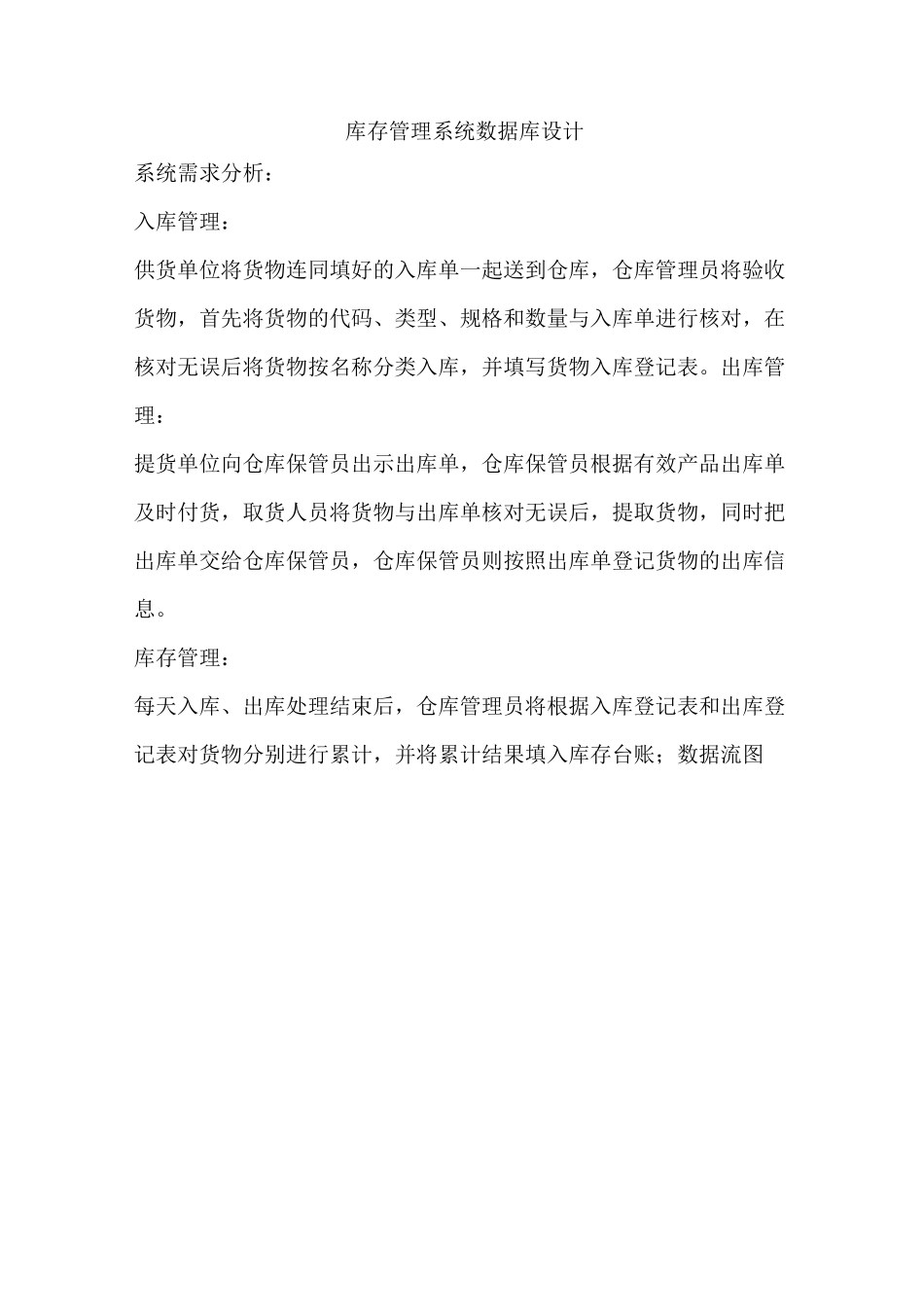

库存管理系统数据库设计系统需求分析：入库管理：供货单位将货物连同填好的入库单一起送到仓库，仓库管理员将验收货物，首先将货物的代码、类型、规格和数量与入库单进行核对，在核对无误后将货物按名称分类入库，并填写货物入库登记表。出库管理：提货单位向仓库保管员出示出库单，仓库保管员根据有效产品出库单及时付货，取货人员将货物与出库单核对无误后，提取货物，同时把出库单交给仓库保管员，仓库保管员则按照出库单登记货物的出库信息。库存管理：每天入库、出库处理结束后，仓库管理员将根据入库登记表和出库登记表对货物分别进行累计，并将累计结果填入库存台账；数据流图数据字典1.数据项■入库单号数据项名：入库单号说明：标识货物的入库登记表类型：CHAR长度：10别名：空取值范围：(10000000000，9999999999)2.数据结构■入库单数据结构名：入库单说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。组成：入库单号，入库产品代码、货物类型、规格和数量3.数据流■入库登记数据流名：入库登记说明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库，同时对入库的货物做登记，以便于仓库的管理。数据流来源：仓库管理员数据流去向：货物数据结构：入库登记表数据结构名：入库登记表说明：入库货物的入库单号，入库产品代码，入库数量，入库时间等组成：入库日期、入库单号、货物编码、数量、进货价、总额、已付货款、供货单位编码、供货单位、经办人编码、经办人、增值税率、备注4.数据存储■入库登记表数据存储名：入库登记表说明：入库货物验收通过并且入库后，仓库管理员要根据入库货物的入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注等信息生成入库登记表。输入数据流：生成入库登记表输出数据流：生成库存台账组成：入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注存取频度：平均每天处理一次。存取方式；随机存取5.处理过程■入库单验收数据流名：入库单验收说明：货物连同填好的入库单一起送到仓库时，仓库管理员依据入库单验收产品，在核对无误后将产品按名称分类入库。数据流来源：供货单位数据流去向：仓库管理员数据结构：入库单数据结构名：入库单说明：入库货物的入库单号，入库产品代码、货物类型、规格和数量。组成：入库单号，入库产品代码、货物类型、规格和数量概念结构设计各个实体及其属性：货物｛货物编号，货物名称，类型、规格，生产单位编号｝仓库｛仓库编号，仓库名称，存货种类，存货价值｝供货单位｛单位编号，单位名称，单位地址，负责人姓名，联系电话｝提货单位（单位编号，单位名称，单位地址，负责人姓名，联系电话）仓库管理员｛编号，姓名，家庭住址，办公电话，家庭电话｝入库登记｛入库日期,入库单号,货物编号，数量，总额，供货单位号码，供货单位名称，仓库管理员编号，备注｝入库单｛入库单号，入库货物编号、类型、规格和数量｝出库登记｛出库日期，出库单号，货物编号，数量，总额，收货单位编号，收货单位名称，仓库管理员编号，备注｝出库单｛出库单号，出库货物编号，类型、规格和数量｝实体之间的联系：（1）一种货物可以存放在多个仓库，一个仓库可以存放多种货物；2)一种货物可以由多家单位供货，一家单位可以提供多种货物；3)一种货物可以被多家单位提取，一家单位可以提取多种货物；4)一个仓库管理员管理一个仓库，一个仓库可以有多个管理员5)入库的每一种货物对应一张入库单，一张入库单对应一种货物；6)出库的每一种货物对应一张出库单，一张出库单对应一种货物。逻辑结构设计关系模式：货物｛货物编号，货物名称，类型、规格，生产单位编号｝仓库｛仓库编号,仓库名称，存货种类，存货价值｝供货单位｛单位编号,单位名称，单位地址，负责人姓名，联系电话｝提货单位（单位编号，单位名称，单位地址，负责人姓名，联系电话）仓库管理员｛管理员编号,姓名，家庭住址，办公电话，家庭电话｝库存（仓库编号，货物编号，入库单号，出库单号，库存量）...
