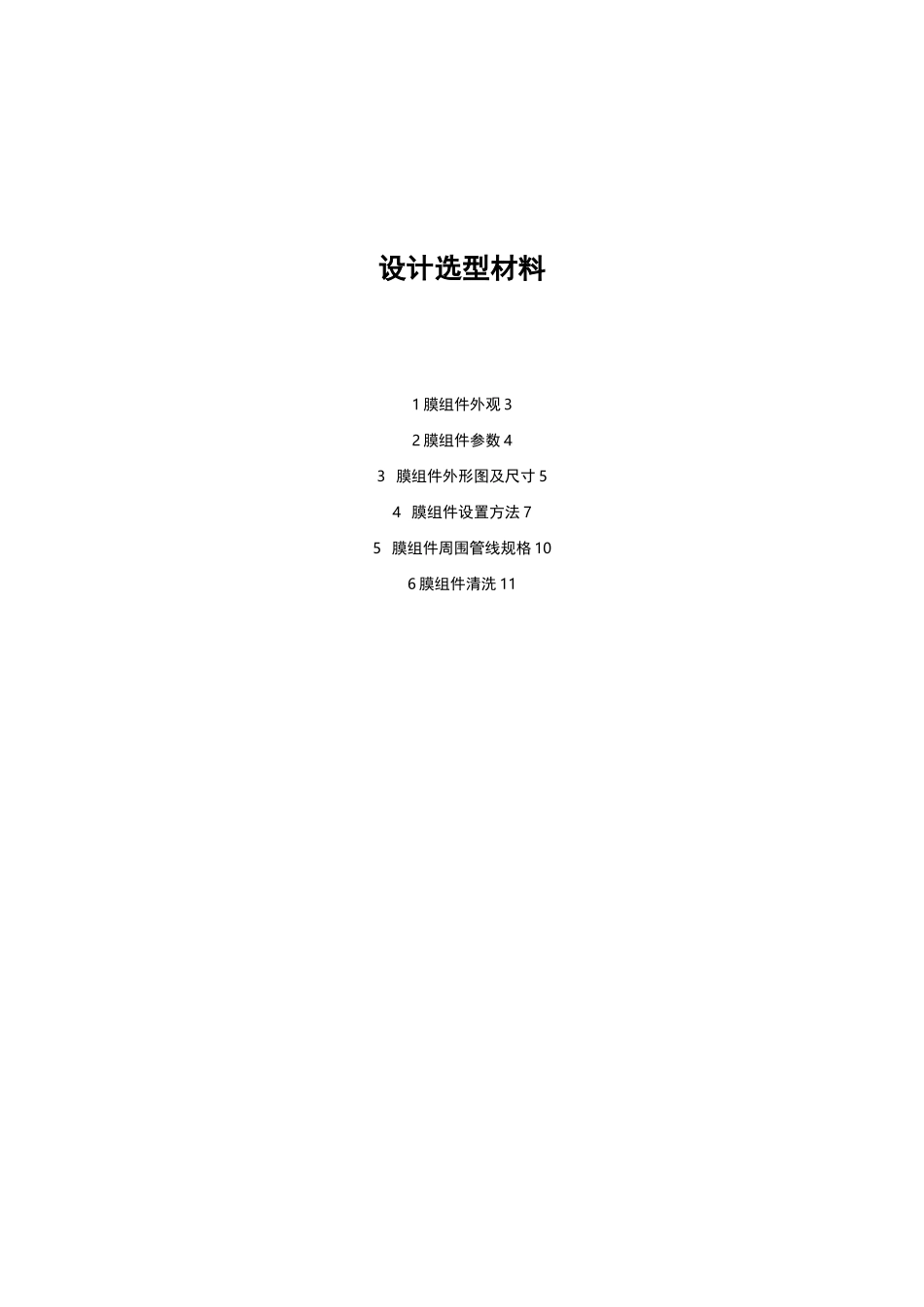

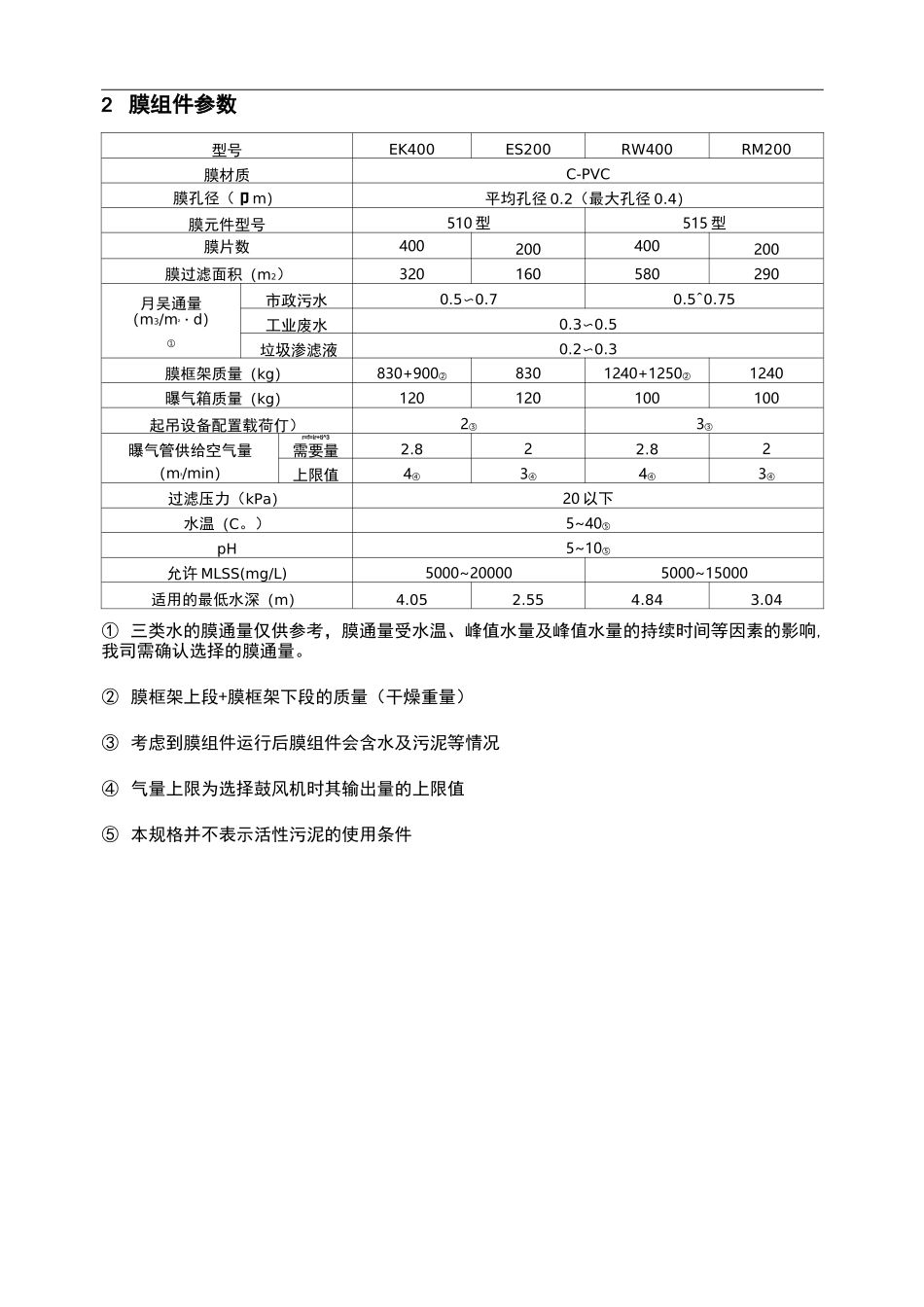

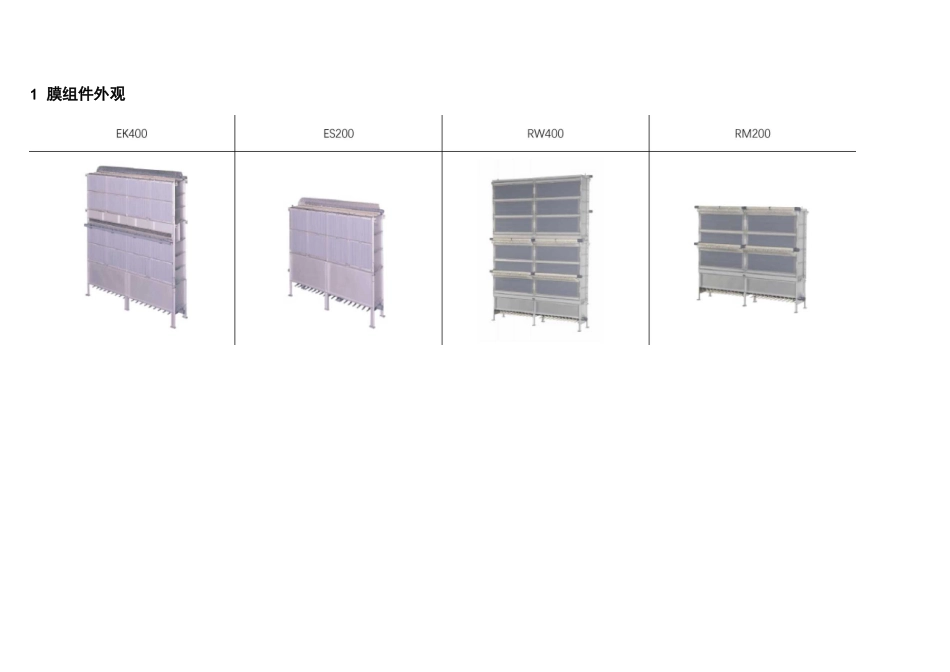

设计选型材料1膜组件外观32膜组件参数43膜组件外形图及尺寸54膜组件设置方法75膜组件周围管线规格106膜组件清洗111膜组件外观2膜组件参数型号EK400ES200RW400RM200膜材质C-PVC膜孔径（卩m）平均孔径0.2（最大孔径0.4）膜元件型号510型515型膜片数400200400200膜过滤面积（m2）320160580290月吴通量（m3/m2・d）①市政污水0.5〜0.70.5^0.75工业废水0.3〜0.5垃圾渗滤液0.2〜0.3膜框架质量（kg）830+900②8301240+1250②1240曝气箱质量（kg）120120100100起吊设备配置载荷仃）2③3③曝气管供给空气量（m3/min）r=f=ir+ti^3需要量2.822.82上限值4④3④4④3④过滤压力（kPa）20以下水温（C。）5~40⑤pH5~10⑤允许MLSS(mg/L)5000~200005000~15000适用的最低水深（m）4.052.554.843.04①三类水的膜通量仅供参考，膜通量受水温、峰值水量及峰值水量的持续时间等因素的影响,我司需确认选择的膜通量。②膜框架上段+膜框架下段的质量（干燥重量）③考虑到膜组件运行后膜组件会含水及污泥等情况④气量上限为选择鼓风机时其输出量的上限值⑤本规格并不表示活性污泥的使用条件3膜组件外形图及尺寸EK400ES200RW400RM200尺寸表型号膜组件曝气管地脚螺栓咼长宽ABCGH11I2JKEK4003506292162031002961445144560022ES2002026292162031002961445144560022RW4004290292557531002961445144560022RM20024902925575310029614451445600224膜组件设置方法1）系列运行模型号和膜组件数量确定后，根据水池形状进行配置。膜组件数量较多时，为了便于维护管理，应按两组或多组系列布置。系列运行时，应选用相同型号的膜组件，且每个系列的膜组件数目应相同系列运行时的不良实例好氧池或缺氧池应设置在膜分离池的相邻位置■+…*I-1■■'*-DHE1--EEHEffl-f®气池或脱氮池有曝气池或脱氮池的情况2）膜分离池形状及上部开口部位aao4irODO-^1,ooo—esoC=(1000-1300)n+300膜组件型号A（开口宽度）B（池宽度）C（池长度）EK4003200〜4300-(1000-1300)n+300ES2003200〜4300-(1000-1300)n+300RW4003600-4300-(1000-1300)n+300RM2003600-4300-(1000-1300)n+300池尺寸及上部开口部位尺寸注：单位：毫米n:膜组件基数3）膜分离池最低水位膜分离池最低水位应超过膜组件顶部+500mm水位变动时水位稳定时膜分离池的最低水位僵％管连搖祁付（A[空气出口处总管任⑹飪理水管（W3/处理水管线连接部位（W）空气入I!处总管空气管线入口外＜处理水总管⑴戒]#勺、空气管线出口处（AJ5膜组件周围管线规格图处理水及空气管线表处理水及空气管线口径VP为日标型号处理水管线空气管线连接部位（Wd）处理水管（Wo）入口管（Ai）曝气管连接部位（Ad）出口管（Ao）EK400外径76mmx2处(VP65)外径76mmx2根(VP65)外径89mm(VP75)外径89mm(VP75)外径76mm(VP65)ES200外径76mm(VP65)外径76mm(VP65)外径76mm(VP65)外径89mm(VP75)外径60mm(VP50)RW400外径76mmx4处(VP65)外径76mmx2根(VP65)外径89mm(VP75)外径89mm(VP75)外径89mm(VP75)RM200外径76mmx2处(VP65)外径76mm(VP65)外径89mm(VP75)外径89mm(VP75)外径89mm(VP75)
