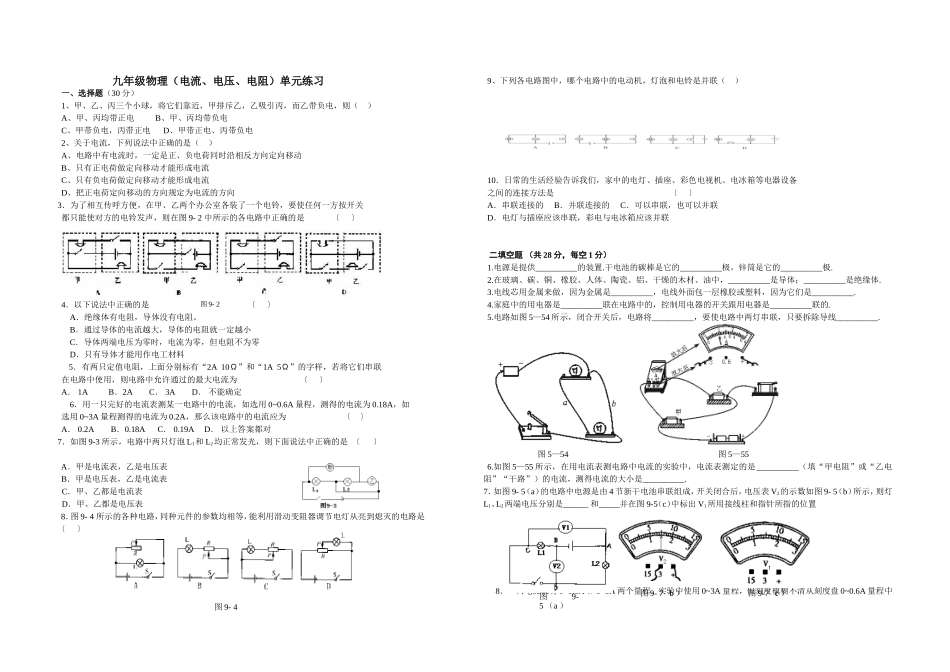

九年级物理（电流、电压、电阻）单元练习一、选择题（30分）1、甲、乙、丙三个小球，将它们靠近，甲排斥乙，乙吸引丙，而乙带负电，则（）A、甲、丙均带正电B、甲、丙均带负电C、甲带负电，丙带正电D、甲带正电、丙带负电2、关于电流，下列说法中正确的是（）A、电路中有电流时，一定是正、负电荷同时沿相反方向定向移动B、只有正电荷做定向移动才能形成电流C、只有负电荷做定向移动才能形成电流D、把正电荷定向移动的方向规定为电流的方向3．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关都只能使对方的电铃发声，则在图9-2中所示的各电路中正确的是〔〕4．以下说法中正确的是〔〕A．绝缘体有电阻，导体没有电阻。B．通过导体的电流越大，导体的电阻就一定越小C．导体两端电压为零时，电流为零，但电阻不为零D．只有导体才能用作电工材料5．有两只定值电阻，上面分别标有“2A10Ω”和“1A5Ω”的字样，若将它们串联在电路中使用，则电路中允许通过的最大电流为〔〕A．1AB．2AC．3AD．不能确定6．用一只完好的电流表测某一电路中的电流，如选用0~0.6A量程，测得的电流为0.18A，如选用0~3A量程测得的电流为0.2A，那么该电路中的电流应为〔〕A．0.2AB．0.18AC．0.19AD．以上答案都对7．如图9-3所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表8．图9-4所示的各种电路，同种元件的参数均相等，能利用滑动变阻器调节电灯从亮到熄灭的电路是〔〕9、下列各电路图中，哪个电路中的电动机，灯泡和电铃是并联（）10．日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方法是〔〕A．串联连接的B．并联连接的C．可以串联，也可以并联D．电灯与插座应该串联，彩电与电冰箱应该并联二填空题（共28分，每空1分）1.电源是提供__________的装置.干电池的碳棒是它的__________极，锌筒是它的__________极.2.在玻璃、碳、铜、橡胶、人体、陶瓷、铝、干燥的木材、油中，__________是导体；__________是绝缘体.3.电线芯用金属来做，因为金属是__________，电线外面包一层橡胶或塑料，因为它们是__________.4.家庭中的用电器是__________联在电路中的，控制用电器的开关跟用电器是__________联的.5.电路如图5—54所示，闭合开关后，电路将__________，要使电路中两灯串联，只要拆除导线__________.图5—54图5—556.如图5—55所示，在用电流表测电路中电流的实验中，电流表测定的是__________（填“甲电阻”或“乙电阻”“干路”）的电流，测得电流的大小是__________.7．如图9-5（a）的电路中电源是由4节新干电池串联组成，开关闭合后，电压表V2的示数如图9-5（b）所示，则灯L1、L2两端电压分别是______和_____并在图9-5（c）中标出V1所用接线柱和指针所指的位置8．一只电流表有0~0.6A和0~3A两个量程。实验中使用0~3A量程，但刻度模糊不清从刻度盘0~0.6A量程中图9-4图9-5（a）图9-7（b）图9-7（c）图9-2图9-13读出电流值恰好是0.24A，则实际电流值是________-9．如图9-6所示电路中，当开关K由断开到闭合时，电压表V1的示数将________,电压表V2的示数将________,电流表A的示数将________。（均选填“变大”、“不变“变小“）10.图9-7所示是一种调节收音机音量兼开关的调节器，若要使音量最大，滑片P应接在_____点；若要使音量最小，滑片P应接在_____点；若要关闭收音机，滑片P应接在_______点。11.如图9-8所示电路中要使两灯串联，应闭合开关__________；断开开关_____;如果使灯L1、L2并联，应闭合开关__________;断开开关_________;如果闭合S1和S3，则会出现_______路，这是因为_______________________。三、作图题（共16分，）1、使用图9-13所示的实验器材，按下列要求连接实物（1）用电流表测通过灯泡的电流（不超过0.6A）（2）用电压表测灯泡两端的电压（不超过3V）（3）用滑动变阻器改变灯泡的电流，且当滑片P向右移动时电流表示数变大（4）并画出对应的电路图2、把图9-14中各符号按下列要求连接成电路图（1）将甲图中L1...
