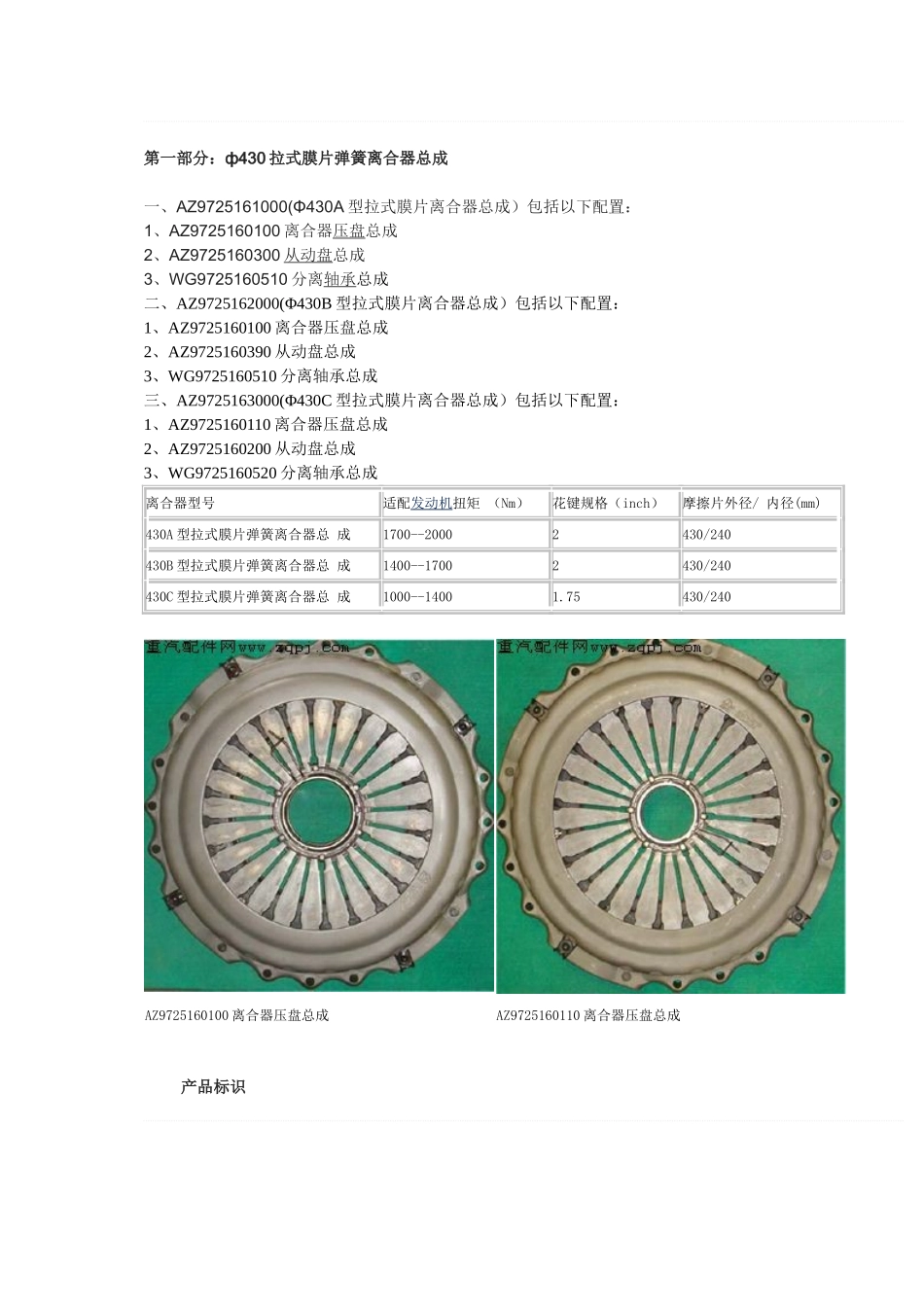

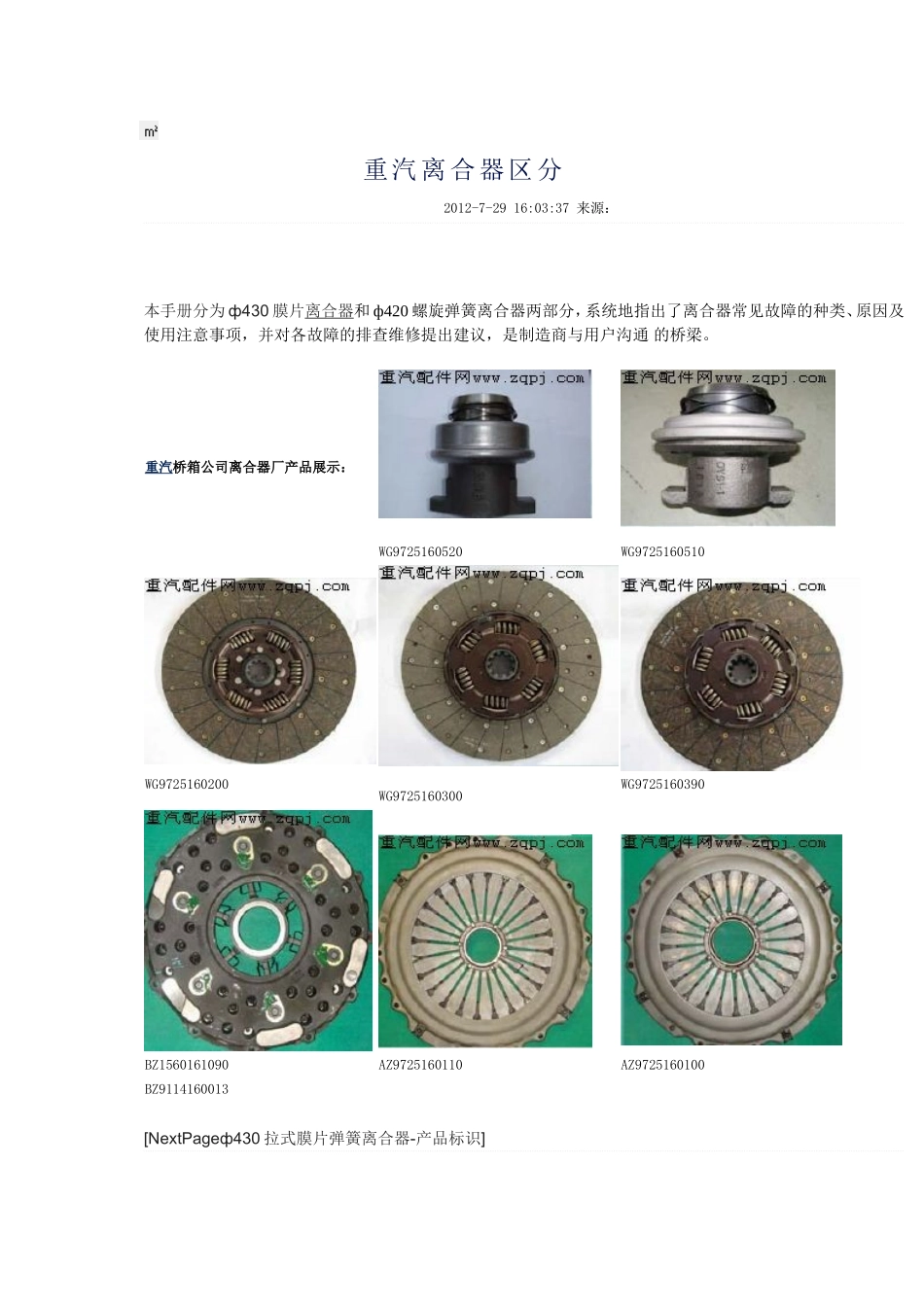

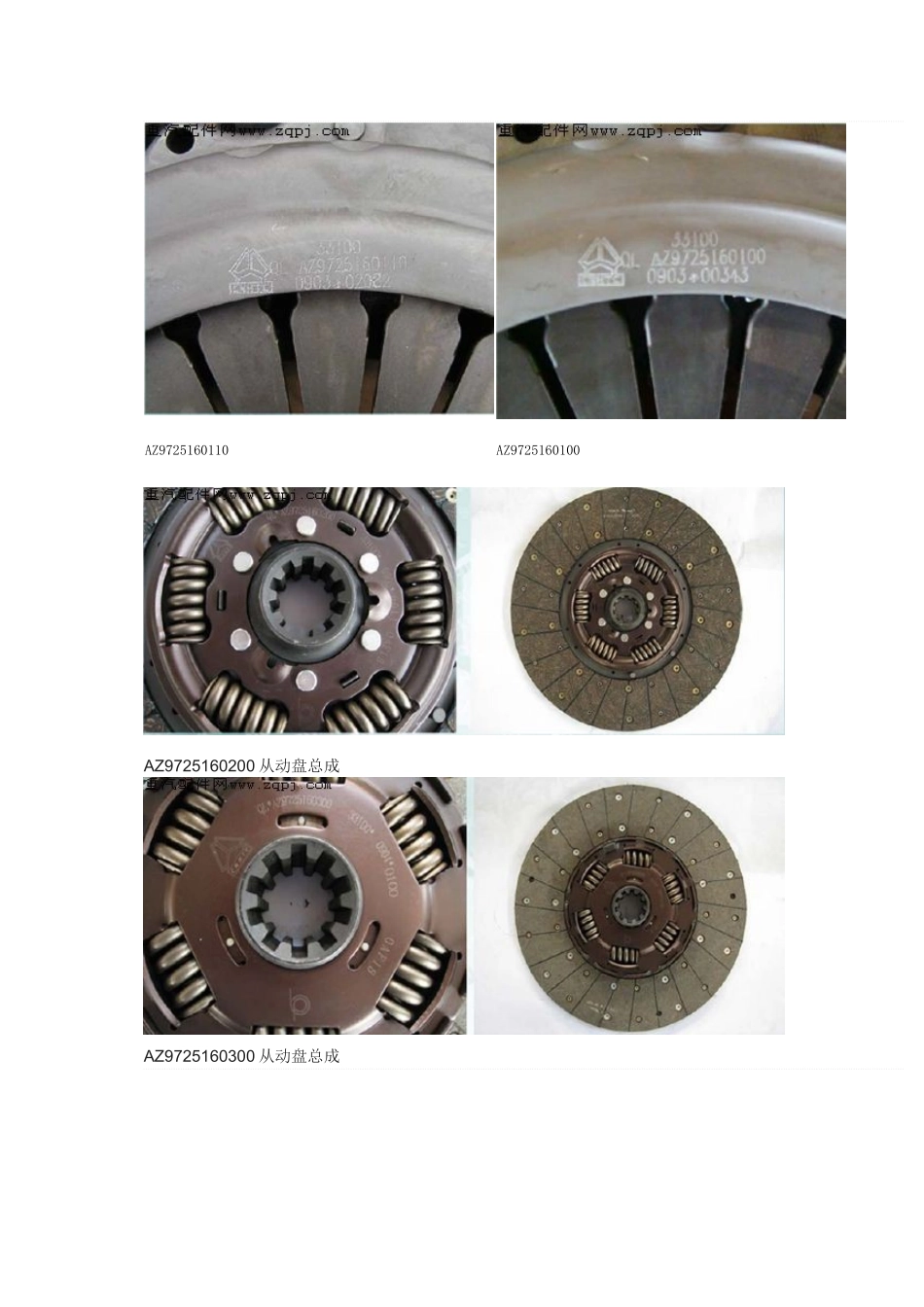

重汽离合器区分2012-7-2916:03:37来源:本手册分为ф430膜片离合器和ф420螺旋弹簧离合器两部分,系统地指出了离合器常见故障的种类、原因及使用注意事项,并对各故障的排查维修提出建议,是制造商与用户沟通的桥梁。重汽桥箱公司离合器厂产品展示:WG9725160520WG9725160510WG9725160200WG9725160300WG9725160390BZ1560161090BZ9114160013AZ9725160110AZ9725160100[NextPageф430拉式膜片弹簧离合器-产品标识]第一部分:ф430拉式膜片弹簧离合器总成一、AZ9725161000(Φ430A型拉式膜片离合器总成)包括以下配置:1、AZ9725160100离合器压盘总成2、AZ9725160300从动盘总成3、WG9725160510分离轴承总成二、AZ9725162000(Φ430B型拉式膜片离合器总成)包括以下配置:1、AZ9725160100离合器压盘总成2、AZ9725160390从动盘总成3、WG9725160510分离轴承总成三、AZ9725163000(Φ430C型拉式膜片离合器总成)包括以下配置:1、AZ9725160110离合器压盘总成2、AZ9725160200从动盘总成3、WG9725160520分离轴承总成离合器型号适配发动机扭矩(Nm)花键规格(inch)摩擦片外径/内径(mm)430A型拉式膜片弹簧离合器总成1700--20002430/240430B型拉式膜片弹簧离合器总成1400--17002430/240430C型拉式膜片弹簧离合器总成1000--14001.75430/240AZ9725160100离合器压盘总成AZ9725160110离合器压盘总成产品标识AZ9725160110AZ9725160100AZ9725160200从动盘总成AZ9725160300从动盘总成AZ9725160390从动盘总成AZ9725160510分离轴承总成AZ9725160520分离轴承总成[NextPageф430拉式膜片弹簧离合器-操纵介绍]拉式离合器操纵介绍拉式操纵与传统的推式操纵系统相比,不需在使用当中调整分离轴承间隙,这既减轻了车辆保养的工作量,又可完全避免漏调整轴承间隙引起的离合器损坏。A7系列车型拉式离合器操纵装置图1、离合器踏板总成2、回位弹簧3、离合器传动缸推杆4、离合器储油罐5、离合器传动缸6、高压油管7、离合器助力缸工作参数工作介质:压缩空气、制动液。最大工作压力:制动液为4MPa,压缩空气为0.85MPa。工作温度:-40℃~+80℃。制动液:符合DOT3、DOT4或JG3、JG4标准。踏板行程:最大行程185mm。踏板力:有气助力时150N。[NextPageф430拉式膜片弹簧离合器-安装与调试]膜片离合器安装与调试检查调整传动缸推杆与活塞之间的间隙:调整时,用手轻推踏板感觉到传动缸推杆顶到传动缸活塞,调整限位螺栓的高度,使限位螺栓与离合器踏板的间隙为0.5mm左右,然后拧紧限位支架处的螺母。保证推杆与活塞间留有0.5mm-1mm的间隙,此间隙不宜超过1mm。否则会减少传动缸的有效行程。拉式离合器的安装:将从动盘总成套在花键轴上(安装离合器从动盘的定位用工具),对准飞轮中心孔。将离合器压盘总成上的任意两个孔装配到飞轮的两个双头螺柱上,然后分别安装其余的10个六角头螺栓,紧固方式见下页。注意:从动盘花键毂较短一侧朝向发动机。拉式离合器在进行完上述步骤后,要取下压盘总成上的四个卡簧。离合器盖总成的4个卡簧的作用是预防压盘移动过度,如果当离合器盖总成装配后,没有去掉4个卡簧,会造成离合器功能丧失,造成离合器不分离。另外,用风板机紧固离合器盖总成上的螺栓时,卡簧易脱落,务必使其不要落入离合器内,以免造成离合器损坏。拉式离合器连接:1.合上离合器压盘总成上弹性锁环。将分离轴承与分离拨叉装好。2.变速器装到发动机飞轮壳后,在助力缸安装口处对分离拨叉施加一个向后的拉力(可用软绳套在分离拨叉上端,后拉),听见“啪”的一声响,离合器盖总成与分离轴承就装配到位(弹性锁环卡到分离轴承上)。3.安装助力缸。膜片拉式离合器总成的拆卸首先通过离合器壳下方的观察孔将离合器盖总成上的弹性锁环打开,然后拆下离合器助力缸,用一个绳套套在拨叉上向变速器方向用力拉一下,再向飞轮方向推一下拨叉,使分离轴承与盖总成脱开,最后拆卸离合器壳及离合器总成即可。注意:当拉环损坏时,可以直接更换拉环总成,请不要更换离合器压盘总成!补充:分离拉环的拆卸与安装拉式离合器盖总成唯一可拆卸更换的是分离拉环总成,其结构如下图:弹性锁环尾部要穿过分离拉环较大开口分离拉环的拆卸步骤:1...
