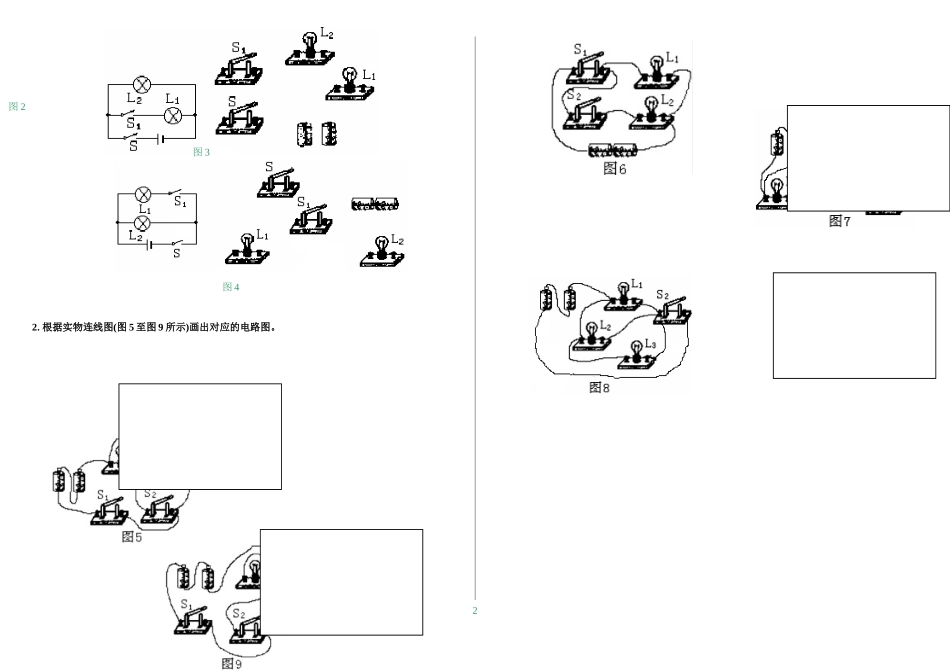

L1S1S2L2L3电流和电路一、电路识别1、如图所示的实物电路图中，闭合开关后可以使小灯泡发光的正确电路是（）2、在图中所画的四个电路图中，有错误的是（）3、如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（）A．断开Sl，闭合S2、S3；B．断开S3，闭合S1、S2C.闭合Sl，断开S2、S3；D．闭合S2，断开S1、S34、如图所示电路，下列说法中不正确的是（）A．只闭合S1，只有L1发光B．只闭合S2，两盏灯都发光C．只闭合S3，只有L2发光D．同时闭合S1、S2、S3，将发生电源短路5、如图所示电路中，关于各灯之间的连接，下列说法中正确的是（）A．当两个开关都断开时，三盏灯是串联的B．当两个开关都闭合时，三盏灯是串联的C．当两个开关都闭合时，将发生电源短路D．若闭合S2、断开S1，有些灯发生断路6、如图1所示是电剃刀的电路图，当开关S与接点a接触时，电路是_________路；当开关S与b接触时，电路是__________路。7、如图2所示电路，闭合开关后，电路将__________；要使电路中两灯串联，只要拆除导线__________(选填“a”、“b”、“c”、“d”)。8、如图3所示电路中，有A、B、C、D四个接线柱。用导线把A、B连接，再用导线把C、D连接，则灯L1与L2是__________联；若只连接B、C，灯L1与L2是________联。9、如图4所示，当开关S1、S2都断开时，发光的灯的连接是__________联；当开关S1、S2都闭合时，发光的灯的连接是__________联。二、电路和电路图练习1.按照图1至图4所示的四个电路图，分别将实物图中的各元件用笔画线表示导线连接起来。1图1S1S2S3L2L12.根据实物连线图(图5至图9所示)画出对应的电路图。2图2图3图4
