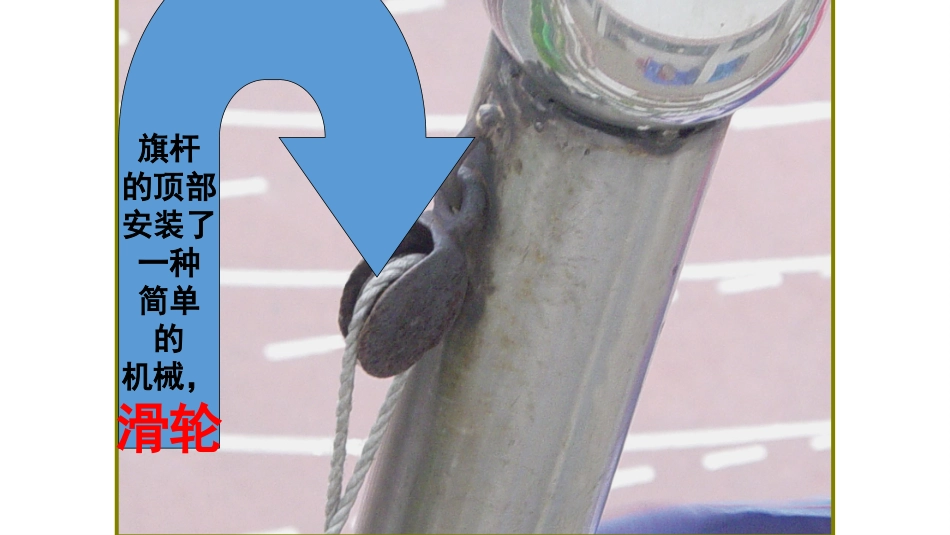

第二节滑轮及其应用第十章机械与人庄严的时刻升国旗时，升旗手向下拉绳子，国旗却向上运动，你知道旗杆的顶部有什么装置吗？旗杆的顶部安装了一种简单的机械，滑轮这些都是滑轮，请大家观察它们的结构。这些都是滑轮，请大家观察它们的结构。凹槽轴小轮定滑轮和动滑轮轴周边有槽．滑轮是一个周边有槽，能绕轴转动的小轮。小轮起重机吊臂上的滑轮生活中的滑轮这两个滑轮在装置上有什么不同？滑轮在工作时，根据轴的位置是否运动，又分为定滑轮和动滑轮两种。使用滑轮时，其轴固定不动的滑轮，叫使用滑轮时，其轴随物体一起运动，叫滑轮的分类定滑轮动滑轮实验探究：定滑轮和动滑轮的特点（1）实验需要哪些器材？（2）注意：实验过程中（3）实验需要测量哪些量？要测量几组数据？请设计记录数据的表格。铁架台、滑轮、绳子、钩码、弹簧测力计弹簧测力计要调零，要使钩码保持平衡状态。实验序号钩码所受的重力(G/N)弹簧测力计的示数(F/N)①②③表格设计定滑轮的使用特点动滑轮的使用特点实验序号钩码所受的重力(G/N)弹簧测力计的示数(F/N)①②③使用定滑轮不能省力，但可以改变力的方向。实验结论使用动滑轮可以省一半的力，但不能改变力的方向。定滑轮的实质：等臂杠杆F1F2OL1=L2F2F1OL1=L2L1L2L1L2F1=F2F1=F2O·L1L2L1=2L2F1=F2/2F1F2动滑轮实质：动力臂是阻力臂二倍的杠杆小结—滑轮及类型1、滑轮：周边有槽，能绕轴转动的小轮。2、类型定滑轮:使用滑轮时,其轴固定不动的滑轮动滑轮:使用滑轮时,其轴随被物体一起运动的滑轮二使用定滑轮的特点：①使用定滑轮不省力②但可以改变力的方向③改变拉力的方向，拉力的大小不变三．使用动滑轮的特点：(1)使用动滑轮可以省一半力(2)使用动滑轮不能改变力的方向四.定滑轮与动滑轮的实质滑轮实质上是一个变形杠杆定滑轮实质：等臂杠杆动滑轮实质：动力臂是阻力臂二倍的杠杆1.如图所示，物体重100N，在力F作用下匀速上升时，F应等于＿N。（不计摩擦）改变拉力F的方向，力F的大小将。（填“不变”“变大”或“变小”）F100不变随堂练习2.使用滑轮时，滑轮的轴固定不动的叫做__________；轴随物体一起运动的滑轮叫__________。3.使用定滑轮不_________，但可以改变拉力的________。4.使用动滑轮可以_______________，但不能改变________________。5.定滑轮在使用时，相当于一个______杠杆，因此拉力和重力的关系是：________________，即使用定滑轮不省力。动滑轮在使用时，相当于一个_______的杠杆，因此拉力和重力的关系是：________________。定滑轮动滑轮省力方向省一半力力的方向等臂F=G动力臂是阻力臂二倍F=G/26.如图4所示是滑轮的两种用法，以下说法中正确的是（)A.甲是动滑轮，使用时不能省力B.乙是动滑轮，使用时可以省力C.甲是定滑轮，使用时可以省力D.乙是定滑轮，使用时不能省力[来源:学.科.网Z.X.X.K]7.动滑轮实质是个_______的杠杆，升国旗的旗杆上的滑轮是_____滑轮。B动力臂是阻力臂二倍定10.如图5所示，物体所受重力等于120N，物体对地面的压力为零，拉力F应等于_______N。11.如图6所示装置中，不计滑轮摩擦，当水平向右拉力F＝5N时，物体恰能匀速向右运动，物体受到的摩擦力为_______N。1202.512.如图7所示，物体A和B所受重力都为120牛，滑轮重力不计。当分别用力匀速提升物体A和B时，FA为_______牛，FB为_______牛。60120谢谢大家的配合！谢谢大家的配合！谢谢大家的配合！
