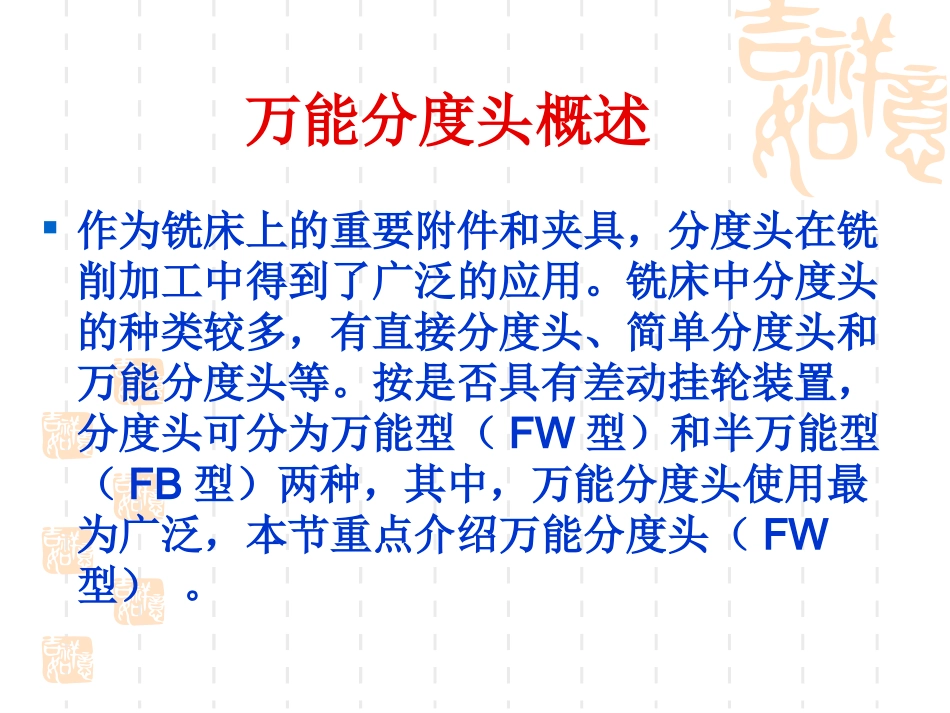

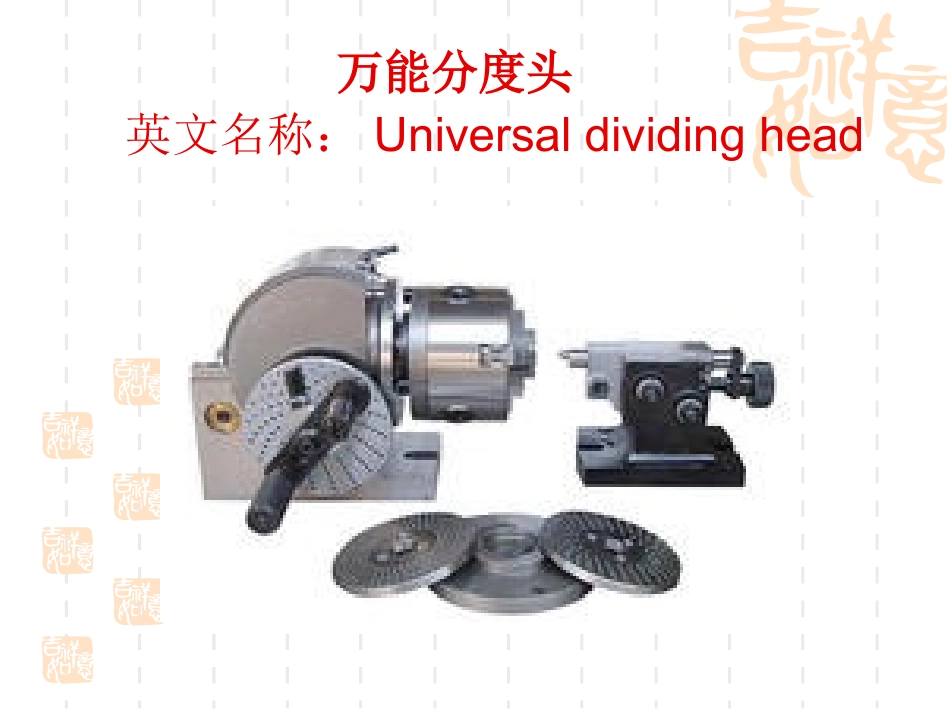

湖南石油化工技工学校钳工教师：刘志强万能分度头英文名称：Universaldividinghead万能分度头概述作为铣床上的重要附件和夹具，分度头在铣削加工中得到了广泛的应用。铣床中分度头的种类较多，有直接分度头、简单分度头和万能分度头等。按是否具有差动挂轮装置，分度头可分为万能型（FW型）和半万能型（FB型）两种，其中，万能分度头使用最为广泛，本节重点介绍万能分度头（FW型）。万能分度头的型号铣床上使用的主要是万能型分度头。万能分度头的型号由大写汉语拼音字母和阿拉伯数字组成。常用的有FW63、FW80、FW100、FW125、FW200和FW250等，FW250型分度头是铣床上最常用的一种。代号中F代表分度头，W代表万能型，125代表分度头夹持工件的最大直径（即中心高），单位为mm。学习目标本课题主要学习万能分度头的工作原理，练习利用万能分度头和高度游标卡尺，完成正六边形划线操作。通过本课题的学习和训练，能够完成图1-1所示零件的划线。【涉及知识点】万能分度头和高度游标卡尺的使用方法。【重点】正确使用万能分度头和高度游标卡尺。【难点】万能分度头分度孔盘的计算和选择以及划线中心高的确定。知识学习一·万能分度头的工作原理划线方法及划线技巧1.万能分度头万能分度头的结构如下图所示。主轴上可安装卡盘，卡盘用来装夹圆柱形毛坯。基座放置于平板上，分度盘上有若干圈数目不等的等分小孔。转动手柄，通过分度头内部的转动机构，带动主轴转动。结构图主轴转动一定的角度，毛坯即跟着转过相应角度。例如，使主轴六次准确转过60°，每次均以高度游标卡尺划线，则可形成一个正六边形。分度盘(一)第一块正面24、25、28、30、34、37反面38、39、41、42、43分度盘(二)第二块正面46、47、49、51、53、54反面57、58、59、62、662.分度原理常用的分度方法有三种。精度要求不高时，可直接根据主轴后的刻度盘控制旋转角度;精度要求较高时，可以采用单式分度法和角度分度法控制。（一）单式分度法划线内容为正多边形，需要计算每转过40/z个圆周时，手柄转过的圈数以国产FW125分度头为例。内部传动机构使分度头手柄转40圈时，主轴正好转1圈工件等分数与分度手柄转数之间关系为n=40/z式中n-----分度手柄转数；40-----分度头转换系数（产品的值）；z-----工件等分数。例题本课题加工正六边形，即为六等分圆。计算转过手柄圈数。解40/z=40/6=64/6=628/42答：选用分度盘上孔数为42的孔圈，每次划线后转过6圈，再转过28个孔。二、高度游标卡尺的微调当需要精确调整至一定高度时（如145mm），只靠直接移动游标部分，保证精度有一定难度。可按如下步骤操作以确保尺寸精度。1）先把游标尺零线置于145mm附近。2）锁紧固定螺母13）调节微调螺母，使游标的零线与尺身上145mm的刻线对齐。4）锁紧固定螺母2，划线。技能训练【零件图】图1-1一、工艺分析1.毛坯其尺寸为Φ48mm*10mm的A3钢板。外圆为锉削圆弧面两端为板料原始表面。2.操作步骤1）在三爪自定心卡盘上装夹毛坯，保证端面不歪斜。2）调节高度游标卡尺至正确高度（145mm）。3）画第一条尺寸线。4）转动手柄，使卡盘旋转60°，划第二条尺寸线。5）依次转60°，划出其余四条线。6）在万能分度头上检查各线尺寸合格方可拆卸。简单分度法之例例1：铣削齿数为z=36齿的齿轮，每铣一个齿，即分度一次，分度手柄的转数是：9113641364040nzz140n常备有两块分度盘其孔数为第一块：正面：242528303437反面：3839414243第二块：正面：464749515354反面：5758596266)(5461转例1操作分度手柄在54孔圈上转过一圈后再转过6个孔距为一等分简单分度（二）角度分度法分度原理角度分度法是单式分度法的另一种形式。它是以工件所需分度的角度为依据来进行分度的。已知分度手柄转40转，主轴转一转（360°），若分度手柄转一转，则主轴只转过9°，由此可得9n式中：——工件所需转过的角度。角度分度法之例例：工件上需要铣夹角为125°的槽，问铣好一条槽后，分度手柄应转过的转数。解：根据公式9n可得：12584813139549n答：铣好一条槽后，分度手柄在54孔盘...
