7.学生实验：练习使用多用电表VIP免费

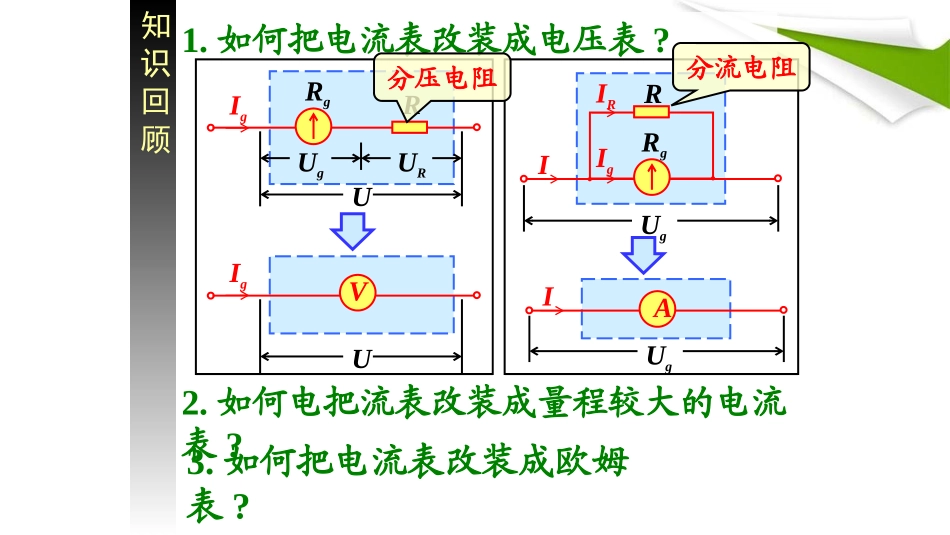

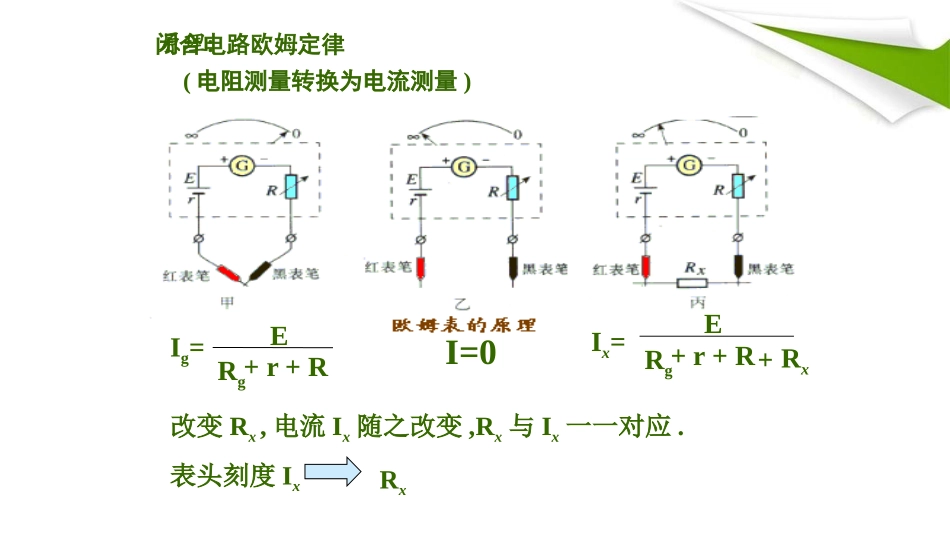

第9节实验：练习使用多用电表执教教师：杜习勇单位：新乡县高级中学1.如何把电流表改装成电压表?2.如何电把流表改装成量程较大的电流表?知识回顾UIgVURgRUgURIgUgAIUgIIgIRRRg分压电阻分流电阻3.如何把电流表改装成欧姆表?原理：ERg+r+RIg=ERg+r+RRx+Ix=I=0闭合电路欧姆定律(电阻测量转换为电流测量)改变Rx,电流Ix随之改变,Rx与Ix一一对应.表头刻度IxRx•挡位•如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．•【了解·实验目的】•(1)通过观察了解多用电表的结构和测量功能,会根据测量需要正确选择挡位。•(2)通过实验操作学会使用多用电表测电压、电流及电阻，养成良好的多用电表使用习惯。•(3)会用多用电表测量二极管的正反向电阻,并据此判断二极管的正、负极。•【理解·实验原理】•1.多用电表(1)多用电表的电阻挡•电阻挡是根据闭合电路欧姆定律制成的，它的原理如图所示．电阻R是可变电阻，也叫调零电阻．根据闭合电路欧姆定律①当红、黑表笔短接时，Ig＝ERg＋R＋r②当被测电阻Rx接在红、黑表笔两端时，I＝ERg＋R＋r＋Rx③当I中＝12Ig时，中值电阻R中＝Rg＋R＋r•(2)挡位•如图所示，多用电表是由一只小量程的电流表与若干元件组成的，每进行一种测量时，只使用其中一部分电路，其他部分不起作用．•2．二极管的单向导电性•(1)晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示．•(2)晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向)．当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示.•(3)将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极．•【知道·实验器材】•多用电表、干电池、开关、小灯泡、晶体二极管、定值电阻、滑动变阻器、导线若干．•【熟习·实验步骤】•(1)观察多用电表的外形，认识选择开关的测量项目及量程．•(2)检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零，则可用小螺丝刀进行机械调零．•(3)将红、黑表笔分别插入“＋”“－”插孔。•(4)如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小电珠两端的电压．•(5)如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小电珠的电流．•(6)用多用电表测电阻的步骤：•①调整定位螺丝，使指针指向电流的零刻度．•②选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆调零旋钮，然后断开表笔，再使指针指向∞.•③将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电阻值，然后断开表笔，再与标定值进行比较．•④选择开关改置“×100”挡，重新进行欧姆调零．•⑤再将两表笔分别接触标定值为几千欧的电阻两端，读出指示的电阻值，然后断开表笔，与标定值进行比较．•⑥测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．•（7）用多用表判断二极管正负极并测出二极管的正反方向电阻•用多用电表的电阻挡，量程拨到“×100”的位置上，将红表笔插入“＋”插孔，黑表笔插入“－”插孔，然后两表笔短接进行电阻挡调零后，将两个表笔试接触二极管两极，阻值较小时，黑表笔接触的是二极管正极，稳定后读取示数乘上倍率求出正向电阻R1.将多用电表的选择开关旋至高倍率的欧姆挡(例如“×1k”)，变换挡位之后，再次把两表笔短接重新欧姆调零，将黑表笔接触二极管的负极，红表笔接触二极管的正极，稳定后读取示数乘上倍率(例如1k)求出反向电阻R2.使用多用电表注意事项：(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向．(2)区分“机械零点”与“欧姆零点”．机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮．(3)测电压时，多用电表应与被测元件并联；测电流时，多用电表应与被测元件串联...
