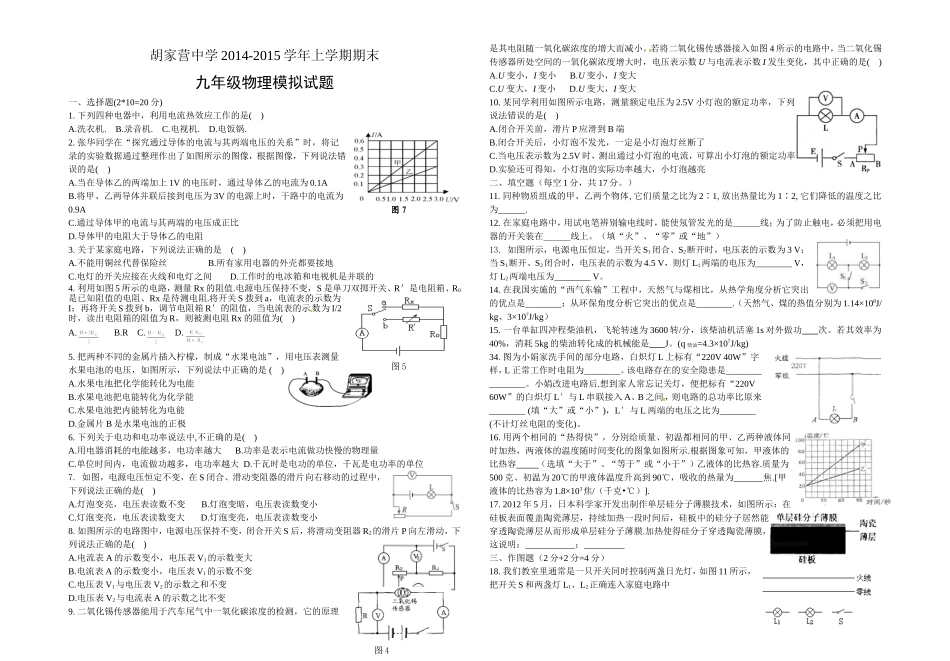

图7图5胡家营中学2014-2015学年上学期期末九年级物理模拟试题一、选择题(2*10=20分)1.下列四种电器中，利用电流热效应工作的是()A.洗衣机.B.录音机.C.电视机.D.电饭锅.2.张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是()A.当在导体乙的两端加上1V的电压时，通过导体乙的电流为0.1AB.将甲、乙两导体并联后接到电压为3V的电源上时，干路中的电流为0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻3.关于某家庭电路，下列说法正确的是()A.不能用铜丝代替保险丝B.所有家用电器的外壳都要接地C.电灯的开关应接在火线和电灯之间D.工作时的电冰箱和电视机是并联的4.利用如图5所示的电路，测量Rx的阻值.电源电压保持不变，S是单刀双掷开关、R＇是电阻箱、R0是已知阻值的电阻、Rx是待测电阻.将开关S拨到a，电流表的示数为I；再将开关S拨到b，调节电阻箱R＇的阻值，当电流表的示数为I/2时，读出电阻箱的阻值为R，则被测电阻Rx的阻值为()A.B.RC.D.5.把两种不同的金属片插入柠檬，制成“水果电池”，用电压表测量水果电池的电压，如图所示，下列说法中正确的是()A.水果电池把化学能转化为电能B.水果电池把电能转化为化学能C.水果电池把内能转化为电能D.金属片B是水果电池的正极6.下列关于电功和电功率说法中,不正确的是()A.用电器消耗的电能越多，电功率越大B.功率是表示电流做功快慢的物理量C.单位时间内，电流做功越多，电功率越大D.千瓦时是电功的单位，千瓦是电功率的单位7.如图，电源电压恒定不变，在S闭合、滑动变阻器的滑片向右移动的过程中，下列说法正确的是()A.灯泡变亮，电压表读数不变B.灯泡变暗，电压表读数变小C.灯泡变亮，电压表读数变大D.灯泡变亮，电压表读数变小8.如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是()A.电流表A的示数变小，电压表V1的示数变大B.电流表A的示数变小，电压表V1的示数不变C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变9.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其电阻随一氧化碳浓度的增大而减小。若将二氧化锡传感器接入如图4所示的电路中，当二氧化锡传感器所处空间的一氧化碳浓度增大时，电压表示数U与电流表示数I发生变化，其中正确的是()A.U变小，I变小B.U变小，I变大C.U变大，I变小D.U变大，I变大10.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是()A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.实验还可得知，小灯泡的实际功率越大，小灯泡越亮二、填空题（每空1分，共17分。）11.同种物质组成的甲、乙两个物体,它们质量之比为2∶1,放出热量比为1∶2,它们降低的温度之比为______.12.在家庭电路中，用试电笔辨别输电线时，能使氖管发光的是＿＿＿线；为了防止触电，必须把用电器的开关装在＿＿＿线上。（填“火”、“零”或“地”）13.如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为________V，灯L2两端电压为________V。14.在我国实施的“西气东输”工程中，天然气与煤相比，从热学角度分析它突出的优点是________；从环保角度分析它突出的优点是________.（天然气、煤的热值分别为1.14×108J/kg、3×107J/kg）15.一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功次。若其效率为40%，消耗5kg的柴油转化成的机械能是J。(q柴油=4.3×107J/kg)34.图为小娟家洗手间的部分电路，白炽灯L上标有“220V40W”字样，L正常工作时电阻为________。该电路存在的安全隐患是________________。小娟改进电路后.想到家人常忘记关灯，便把标有“220V60W”的白炽灯L′与L串联接入A、B之间，则电路的总功率比原来________(填“大”或“小”)，L′与L两端的电压之比为________(不计灯丝电...
