1.2.3空间几何体的直观图-(2)VIP免费

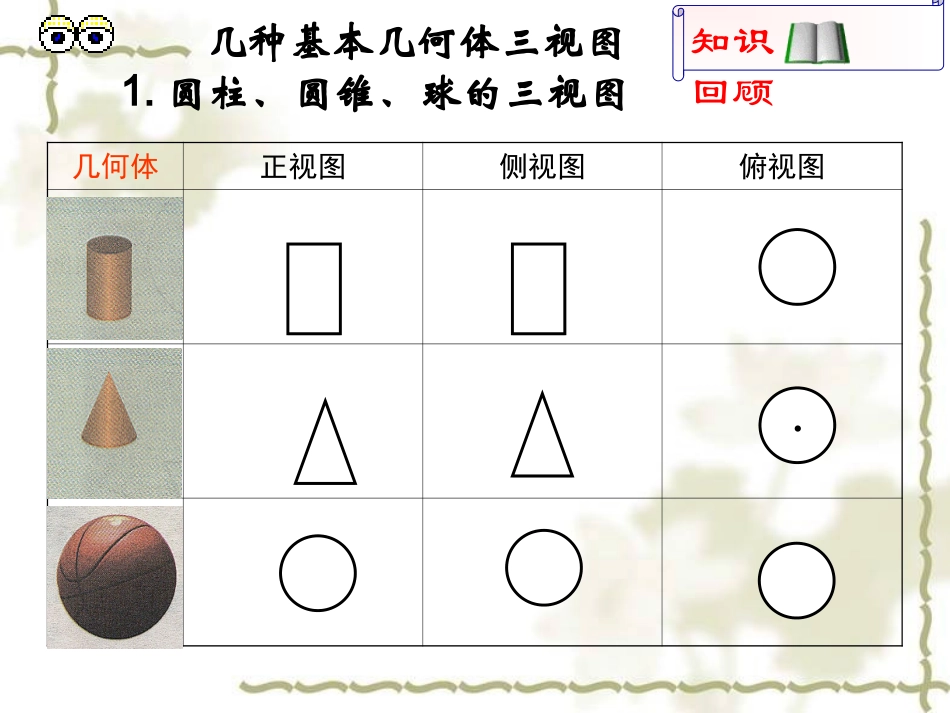

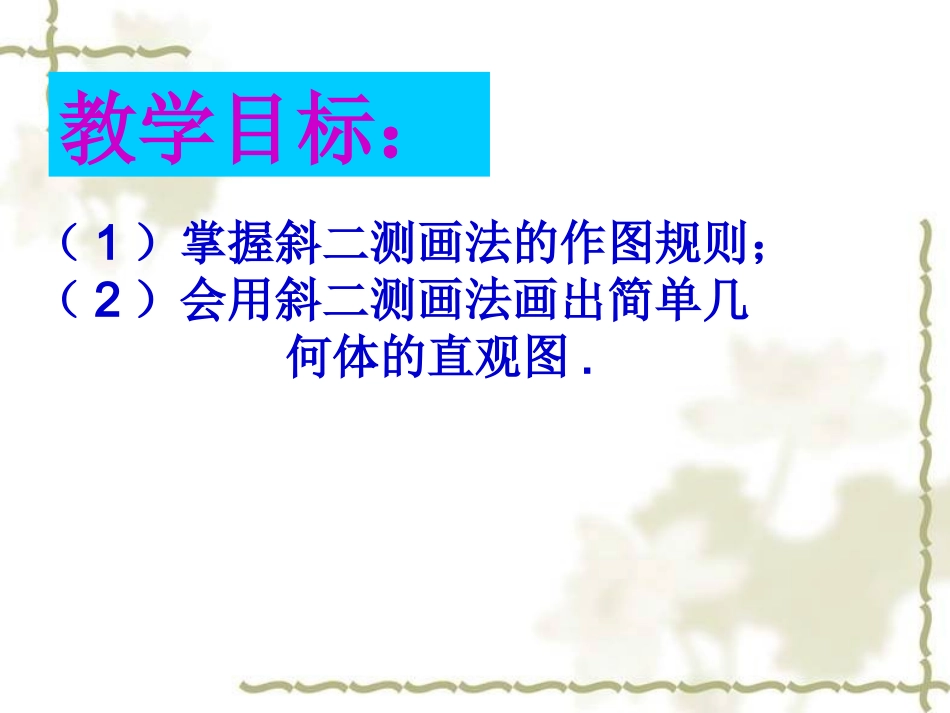

空间几何体的直观图教学目标：（1）掌握斜二测画法的作图规则；（2）会用斜二测画法画出简单几何体的直观图.几种基本几何体三视图1.圆柱、圆锥、球的三视图几何体正视图侧视图俯视图知识回顾·几种基本几何体的三视图2.棱柱、棱锥的三视图几何体正视图侧视图俯视图知识回顾空间几何体的直观图柱体锥体台体球体直观图xyOABCDEFMNxy例1、用斜二测画法画水平放置的六边形的直观图ABCDEF1在六边形中，取AD所在的直线为X轴，对称轴MN所在直线为Y轴,两轴交于点O。画相应的X轴和Y轴，两轴相交于点O,使xOy=45OxyOABCDEFMNOxyABCDEFMN1.2OMNN2以为中心,在X上取AD=AD，在y轴上取MN=以点为中心,画BC平行于x轴,并且等于BC;再以M为中心,画EF平行于x轴,并且等于EF.xyOABCDEFMNOxyABCDEFMN3连接AB,CD,EF,FA,并擦去辅助线x轴和y轴,便获得正六边形ABCDEF水平放置的直观图ABCDEF1、平面图形的直观图画法（1）画轴.（2）确定平行线段.x’y’o’(450或1350)xyo平行x轴的线段平行于x’轴平行y轴的线段平行于y’轴（3）确定线段长度.平行x轴的线段的长度保持不变.平行y轴的线段的长度变为原来的一半.确定点位置的画法:在斜坐标系里横坐标保持不变,纵坐标变为原来的一半.特殊的平行投影画法——斜二测画法(4)成图画水平放置的圆的直观图.COxyDABEFGHx′O′y′'A'B'C'E'D'F想一想：水平放置的圆如何画？1、画轴:增加z轴,∠xoz=900;2、画底面；3、画侧棱.（直棱柱的侧棱和z轴平行，长度保持不变）4、成图.注意:去掉辅助线,将被遮挡的部分改为虚线.2、空间几何图形的直观图画法例2.用斜二测画法画长,宽,高分别是4cm,3cm,2cm的长方体的直观图ABCDABCDxyZO画法:①画轴。如下图，画x轴、y轴、z轴，三轴相交于点O，使∠xOy=450,∠xOz=900.②画底面。以点O为中点，在x轴上取线段MN,使MN=4cm;在y轴上取线段PQ,使PQ=1.5cm.分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A，B，C，D，四边形ABCD就是长方体的底面ABCD.xyZOABCDMNPQ③画侧棱。过A，B，C，D各点分别作z轴的平行线，并在这些平行线上分别取2cm长的线段AA',BB’,CC’,DD’.xyZOABCDABCDMNPQ④成图。顺次连接A’,B’,C’,D’，并加以整理（去掉辅助线，将被遮挡的部分改为虚线），就得到长方体的直观图。xyZOABCDABCDMNPQABCDABCD④成图。顺次连接A’,B’,C’,D’，并加以整理（去掉辅助线，将被遮挡的部分改为虚线），就得到长方体的直观图。例3如图，已知几何体的三视图，用斜二测画法画出它的直观图。xyOOxyZ·分析：由几何体的三视图知道，这个几何体是一个简单组合体。它的下部是一个圆柱，上部是一个圆锥，并且圆锥的底面与圆柱的上底面重合。我们可以先画出下部的圆柱，再画出上部的圆锥。画法:①画轴；②画圆柱的下底面；③画圆柱的上底面;④画圆锥的顶点;⑤成图。练一练：1、P19页2、32、P20页练习第5题。归纳小结：让学生回顾并总结斜二测画法的步骤与注意事项。作业：P21A组4和5任选一道要求：分步骤画图和写过程
