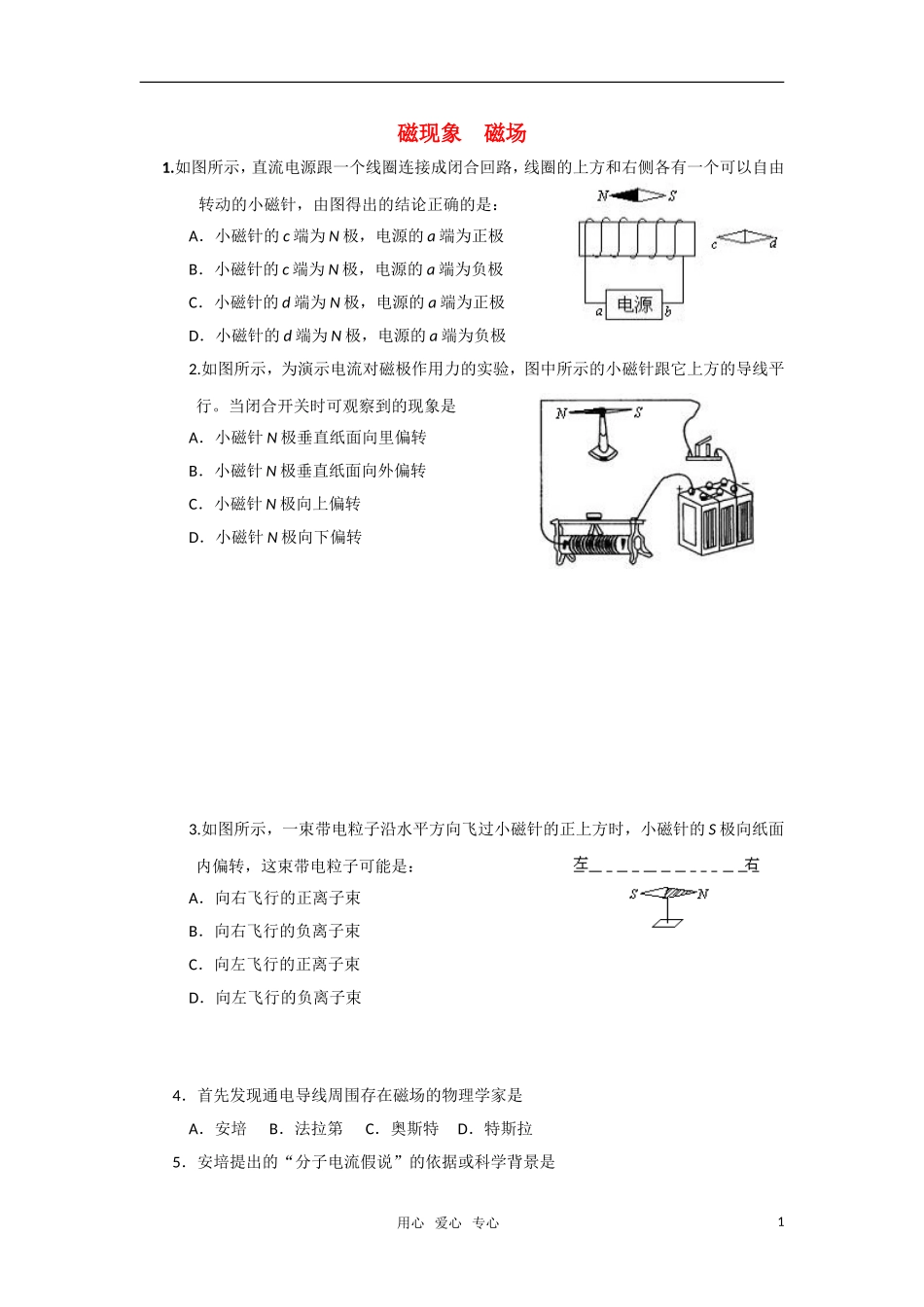

磁现象磁场1
如图所示，直流电源跟一个线圈连接成闭合回路，线圈的上方和右侧各有一个可以自由转动的小磁针，由图得出的结论正确的是：A．小磁针的c端为N极，电源的a端为正极B．小磁针的c端为N极，电源的a端为负极C．小磁针的d端为N极，电源的a端为正极D．小磁针的d端为N极，电源的a端为负极2
如图所示，为演示电流对磁极作用力的实验，图中所示的小磁针跟它上方的导线平行
当闭合开关时可观察到的现象是A．小磁针N极垂直纸面向里偏转B．小磁针N极垂直纸面向外偏转C．小磁针N极向上偏转D．小磁针N极向下偏转3
如图所示，一束带电粒子沿水平方向飞过小磁针的正上方时，小磁针的S极向纸面内偏转，这束带电粒子可能是：A．向右飞行的正离子束B．向右飞行的负离子束C．向左飞行的正离子束D．向左飞行的负离子束4．首先发现通电导线周围存在磁场的物理学家是A．安培B．法拉第C．奥斯特D．特斯拉5．安培提出的“分子电流假说”的依据或科学背景是用心爱心专心1Ａ．安培观察到了分子内存在分子电流Ｂ．根据环流电流的磁场与磁铁相似，提出的一种假设Ｃ．他对原子的结构认识得很清楚，再进行理论推导得出来的结论Ｄ．毫无依据，凭空想像出来的6．关于磁感线的说法，正确的是A．磁感线总是从N极出发，终止在S级B．磁感线是客观存在的、肉眼看不见的曲线C．磁感线上任一点的切线方向表示该点磁场的方向，磁感线的疏密程度表示磁场的强弱D．磁感线就是磁场中铁粉排列成的曲线7．请你在图中画出以下磁体周围的磁感线分布图
请你根据方框中左侧所给的电流，在右侧图中画出电流周围的磁感线分布图
立体图横截面图纵截面图俯视左侧视用心爱心专心2左侧视9．演示“奥斯特实验”时，为了使实验现象更明显，需要使水平放置的通电直导线和小磁针的相对位置关系合理
以下做法正确的是A．导线沿东西方向放置，小磁针放在导线正下方B．导线沿东西方向放置，小磁针跟导线处在同一
