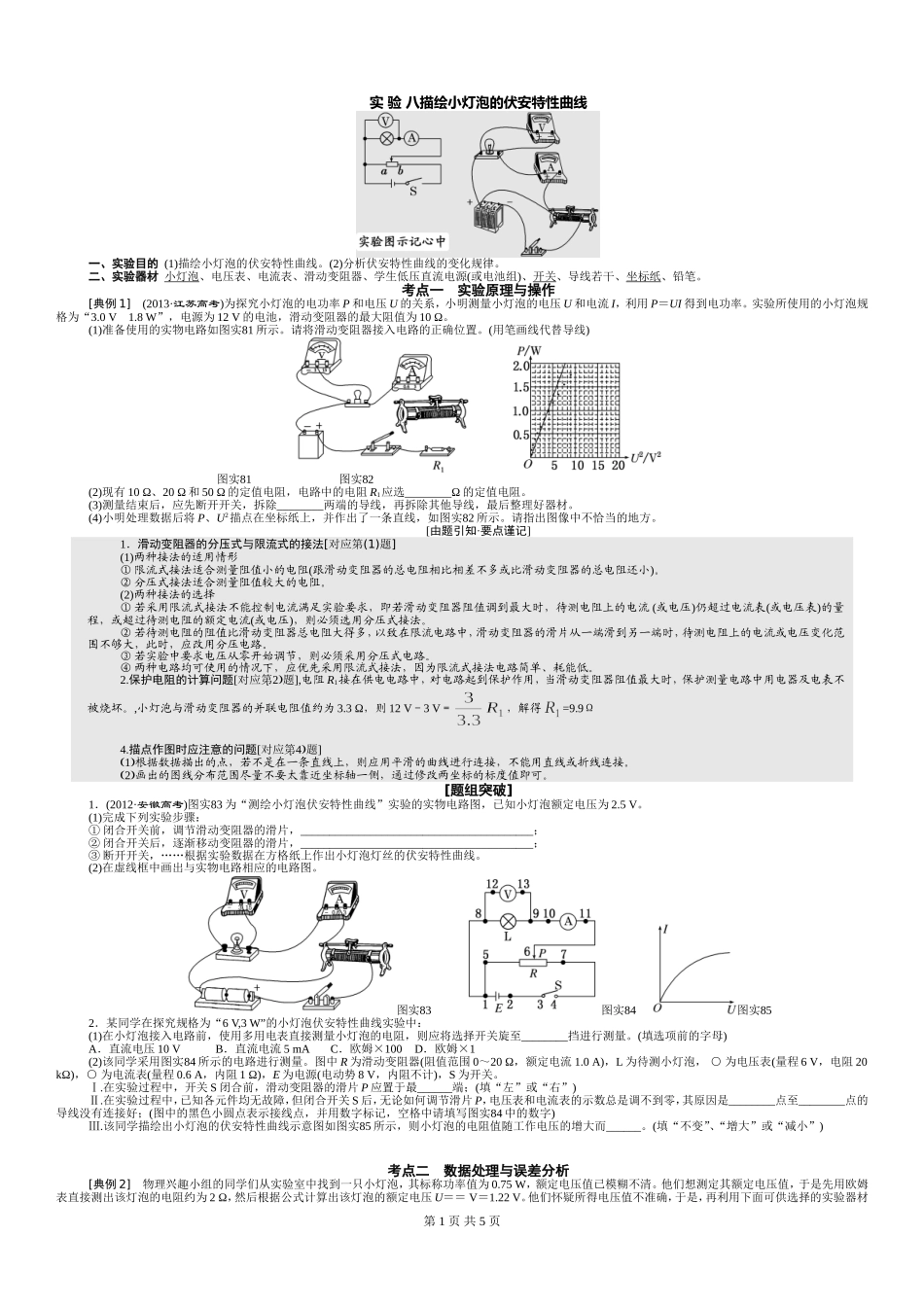

第1页共5页实验八描绘小灯泡的伏安特性曲线一、实验目的(1)描绘小灯泡的伏安特性曲线。(2)分析伏安特性曲线的变化规律。二、实验器材小灯泡、电压表、电流表、滑动变阻器、学生低压直流电源(或电池组)、开关、导线若干、坐标纸、铅笔。考点一实验原理与操作[典例1](2013·江苏高考)为探究小灯泡的电功率P和电压U的关系,小明测量小灯泡的电压U和电流I,利用P=UI得到电功率。实验所使用的小灯泡规格为“3.0V1.8W”,电源为12V的电池,滑动变阻器的最大阻值为10Ω。(1)准备使用的实物电路如图实81所示。请将滑动变阻器接入电路的正确位置。(用笔画线代替导线)图实81图实82(2)现有10Ω、20Ω和50Ω的定值电阻,电路中的电阻R1应选________Ω的定值电阻。(3)测量结束后,应先断开开关,拆除________两端的导线,再拆除其他导线,最后整理好器材。(4)小明处理数据后将P、U2描点在坐标纸上,并作出了一条直线,如图实82所示。请指出图像中不恰当的地方。[由题引知·要点谨记]1.滑动变阻器的分压式与限流式的接法[对应第(1)题](1)两种接法的适用情形①限流式接法适合测量阻值小的电阻(跟滑动变阻器的总电阻相比相差不多或比滑动变阻器的总电阻还小)。②分压式接法适合测量阻值较大的电阻。(2)两种接法的选择①若采用限流式接法不能控制电流满足实验要求,即若滑动变阻器阻值调到最大时,待测电阻上的电流(或电压)仍超过电流表(或电压表)的量程,或超过待测电阻的额定电流(或电压),则必须选用分压式接法。②若待测电阻的阻值比滑动变阻器总电阻大得多,以致在限流电路中,滑动变阻器的滑片从一端滑到另一端时,待测电阻上的电流或电压变化范围不够大,此时,应改用分压电路。③若实验中要求电压从零开始调节,则必须采用分压式电路。④两种电路均可使用的情况下,应优先采用限流式接法,因为限流式接法电路简单、耗能低。2.保护电阻的计算问题[对应第2题],电阻R1接在供电电路中,对电路起到保护作用,当滑动变阻器阻值最大时,保护测量电路中用电器及电表不被烧坏。,小灯泡与滑动变阻器的并联电阻值约为3.3Ω,则12V-3V=,解得=9.9Ω4.描点作图时应注意的问题[对应第4题]1根据数据描出的点,若不是在一条直线上,则应用平滑的曲线进行连接,不能用直线或折线连接。2画出的图线分布范围尽量不要太靠近坐标轴一侧,通过修改两坐标的标度值即可。[题组突破]1.(2012·安徽高考)图实83为“测绘小灯泡伏安特性曲线”实验的实物电路图,已知小灯泡额定电压为2.5V。(1)完成下列实验步骤:①闭合开关前,调节滑动变阻器的滑片,________________________________________;②闭合开关后,逐渐移动变阻器的滑片,________________________________________;③断开开关,……根据实验数据在方格纸上作出小灯泡灯丝的伏安特性曲线。(2)在虚线框中画出与实物电路相应的电路图。图实83图实84图实852.某同学在探究规格为“6V,3W”的小灯泡伏安特性曲线实验中:(1)在小灯泡接入电路前,使用多用电表直接测量小灯泡的电阻,则应将选择开关旋至________挡进行测量。(填选项前的字母)A.直流电压10VB.直流电流5mAC.欧姆×100D.欧姆×1(2)该同学采用图实84所示的电路进行测量。图中R为滑动变阻器(阻值范围0~20Ω,额定电流1.0A),L为待测小灯泡,○为电压表(量程6V,电阻20kΩ),○为电流表(量程0.6A,内阻1Ω),E为电源(电动势8V,内阻不计),S为开关。Ⅰ.在实验过程中,开关S闭合前,滑动变阻器的滑片P应置于最______端;(填“左”或“右”)Ⅱ.在实验过程中,已知各元件均无故障,但闭合开关S后,无论如何调节滑片P,电压表和电流表的示数总是调不到零,其原因是________点至________点的导线没有连接好;(图中的黑色小圆点表示接线点,并用数字标记,空格中请填写图实84中的数字)Ⅲ.该同学描绘出小灯泡的伏安特性曲线示意图如图实85所示,则小灯泡的电阻值随工作电压的增大而______。(填“不变”、“增大”或“减小”)考点二数据处理与误差分析[典例2]物理兴趣小组的同学们从实验室中找到一只小灯泡,其标称功率值为0.75W,额定电压值已模糊不清。他们想测定其额定电压值,于是...
