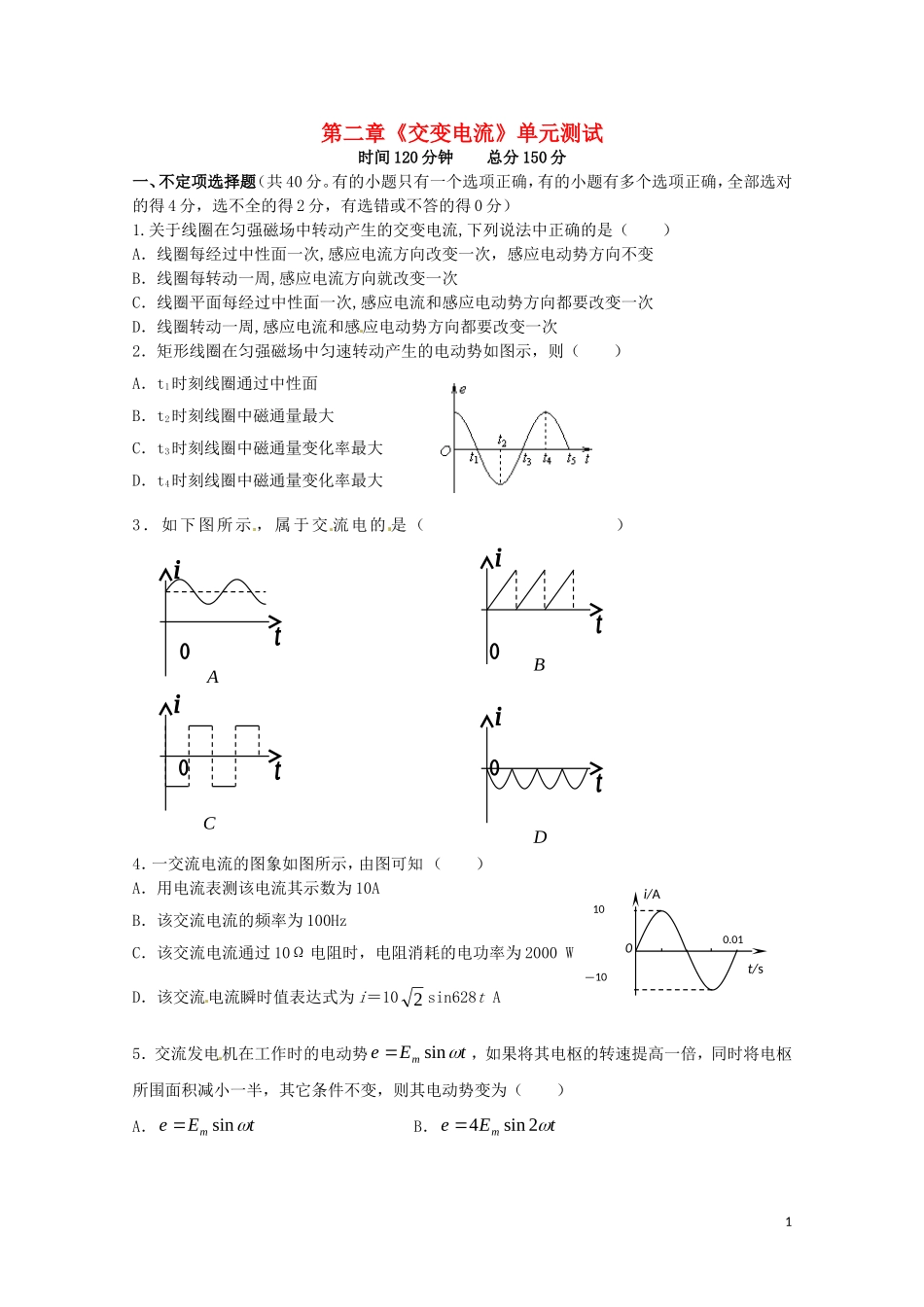

第二章《交变电流》单元测试时间120分钟总分150分一、不定项选择题（共40分。有的小题只有一个选项正确，有的小题有多个选项正确，全部选对的得4分，选不全的得2分，有选错或不答的得0分）1.关于线圈在匀强磁场中转动产生的交变电流,下列说法中正确的是（）A．线圈每经过中性面一次,感应电流方向改变一次，感应电动势方向不变B．线圈每转动一周,感应电流方向就改变一次C．线圈平面每经过中性面一次,感应电流和感应电动势方向都要改变一次D．线圈转动一周,感应电流和感应电动势方向都要改变一次2．矩形线圈在匀强磁场中匀速转动产生的电动势如图示，则（）A．t1时刻线圈通过中性面B．t2时刻线圈中磁通量最大C．t3时刻线圈中磁通量变化率最大D．t4时刻线圈中磁通量变化率最大3．如下图所示，属于交流电的是（）4．一交流电流的图象如图所示，由图可知（）A．用电流表测该电流其示数为10AB．该交流电流的频率为100HzC．该交流电流通过10Ω电阻时，电阻消耗的电功率为2000WD．该交流电流瞬时值表达式为i＝102sin628tA5．交流发电机在工作时的电动势tEemsin，如果将其电枢的转速提高一倍，同时将电枢所围面积减小一半，其它条件不变，则其电动势变为（）A．tEemsinB．tEem2sin41t/si/A010—100.01ABCD输入输出C1LC2C．tEem2sinD．tEemsin46.右图表示一交流电的电流随时间而变化的图像,此交流电流的有效值是（）A．25AB．5AC．25.3AD．3.5A7.如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则()A．a为电流表，b为电压表B．a为电压表，b为电流表C．输送电功率是2200WD．线路输送电功率是2.2×106W8．在收音机线路中，经天线接收下来的电信号既有高频成份，又有低频成份，经放大后送到下一级，需要把低频成份和高频成份分开，只让低频成份输送到再下一级，可以采用如图所示电路，其中a、b应选择的元件是（）A．a是电容较大的电容器，b是低频扼流圈B．a是电容较大的电容器，b是高频扼流圈C．a是电容较小的电容器，b是低频扼流圈D．a是电容较小的电容器，b是高频扼流圈9.理想变压器原、副线圈的匝数比为4：1,原线圈接在u=311sin100πtV的交流电源上,副线圈所接的负载电阻是11Ω,则副线圈中电流大小是（）A．5AB．11AC．20AD．55A10.如图所示,理想变压器副线圈接两个相同的灯泡L1和L2。输电线的等效电阻为R。开始时,电键S断开,当S闭合时,下列说法中错误的是（）A．副线圈两端的输出电压减小B．通过灯泡L1的电流减小C．原线圈中的电流增大D．变压器的输入功率减小二、填空题（11题目每空3分，12题5分，共20分）11.如图所示，用理想变压器给R供电，设输入的交变电压不变，当R的滑片向上移动时四只电表及变压器的输入功率变化情况是：V1V2A1A2P(填写增大、减小或不变)12.如图所示是常用电器中电源的滤波装置，当输入端含有直流分、交流高频成分和低频交流成分的电流时，则输出端应是。三、计算题（6小题，共90分）13.（14分）一小型发电机内矩形线圈在匀强磁场中以恒定的角速度ω绕垂直于磁场方向的固2图44abA1V1V2A2～PR定轴转动，线圈匝数n=100,穿过每匝线圈的磁通量Φ随时间按正弦规律变化，如图1—38—9所示.发电机内阻r=5.0Ω，外电路电阻R=95Ω,已知感应电动势的最大值Em=nωΦm,其中Φm为穿过每匝线圈的磁通量的最大值.求：串联在外电路中的交流电流表（内阻不计）的读数.14．(14分)如图所示的变压器原线圈1接到220V的交流电源上，副线圈2的匝数为n2=30匝，与一个“12V、12W”的灯泡L连接，L能正常发光，副线圈3的输出电压U3=110V，与电阻R连接，通过R的电流为0.4A，求：(1)副线圈3的匝数n3.(2)原线圈1的匝数n1和电流I1.15.(14分)如图所示，线圈abcd面积为0.05平方米，共100匝，线圈电阻为1Ω，外接电阻为R=9Ω，匀强磁场的磁感应强度为B=1T,当磁感线以转速300rad/min匀速旋转时，求：（1）若线圈处于中性面开始计时，写出线圈中感应电动势的瞬时值表达式。（2）线圈转过s301电动势的瞬时值为多大？16.(14分)如图，矩形线框匝数为n=250,ab=12cm,cd=10cm,线框置于B=2T的匀强电场中...
