7.学生实验：练习使用多用电表VIP免费

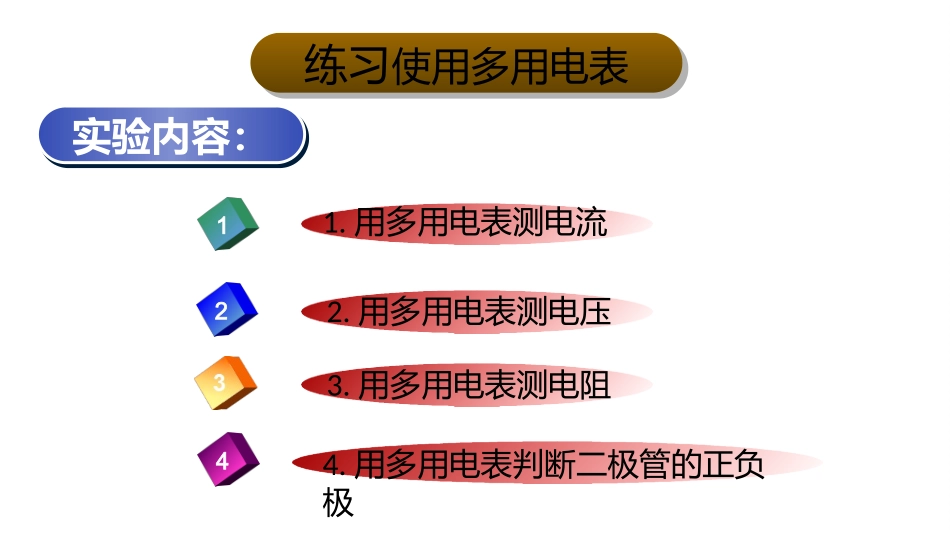

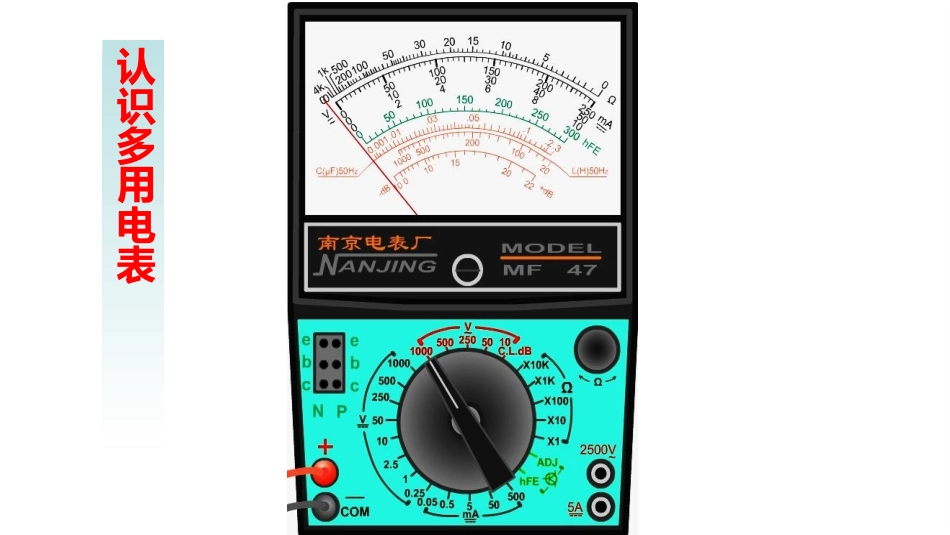

学生实验：练习使用多用电表同心县回民中学周力强教科2003课标版选修3—1第二章第7节认识多用电表实验内容：实验内容：练习使用多用电表练习使用多用电表111.用多用电表测电流22.用多用电表测电压3.用多用电表测电阻44.用多用电表判断二极管的正负极实验1、用多用电表测量小灯泡的电流ABAB实验2、用多用电表测量小灯泡两端的电压实验操作：实验操作：实验3、用多用电表测量电阻（1）选择开关旋到哪个挡位？（2）表盘读哪条刻度线？（3）测电阻前,如何进行欧姆调零？（4）注意“倍率”的选取(1)待测电阻要跟别的元件和电源断开。(2)倍率应使指针指在中间位置附近。欧姆表的使用欧姆表的使用注意注意：：Rx(3)换挡要重新电阻调零。(4)读数=表针示数×倍数。实验4、用多用电表判断二极管的正负极迁移应用：查找电路故障，黑盒子问题小结：1、多用电表在使用前，一定要观察指针是否指向电流的零刻度，若有偏差，应调整机械零点。2、合理选择电流、电压挡的量程，使指针尽可能指在满刻度附近。3、测电阻时，待测电阻要与别的元件断开，切不要用手接触表笔。4、合理选择欧姆挡的量程，使指针尽可能指在表盘中央附近。5、换用欧姆档的量程时，一定要重新调整欧姆零点。6、要用欧姆档读数时，注意乘以选择开关所指的倍率.7、实验完毕，将表笔从插孔中拔出，并将选择开关置于“OFF”挡或交流电压最高挡。长期不用，应将多用电表中的电池取出。⑴如果是用×10Ω档测量电阻，则读数为Ω.⑵如果是用直流10mA档测量电流，则读数为mA．⑶如果是用直流5V档测量电压，则读数为V.1.右图为一正在测量中的多用电表表盘.15510A-V-Ω60607.27.23.593.59当堂检查2.用多用电表的欧姆挡测量一未知电阻的阻值，若将选择倍率的旋钮拨至“×100”的挡时，测量时指针停在刻度盘0Ω附近处，为了提高测量的精确性，有下列可供选择的步骤：A．将两根表笔短接B．将选择开关拨至“×1k”挡C．将选择开关拨至“×10”挡D．将两根表笔分别接触待测电阻的两端，记下读数E．调节调零电阻，使指针停在0Ω刻度线上F．将选择开关拨至交流电压最高挡上将上述中必要的步骤选出来，这些必要步骤的合理顺序是________(填写步骤的代号)；若操作正确，上述D步骤中，指针偏转情况如图所示，则此未知电阻的阻值Rx＝________.答案：CAEDF160Ω
