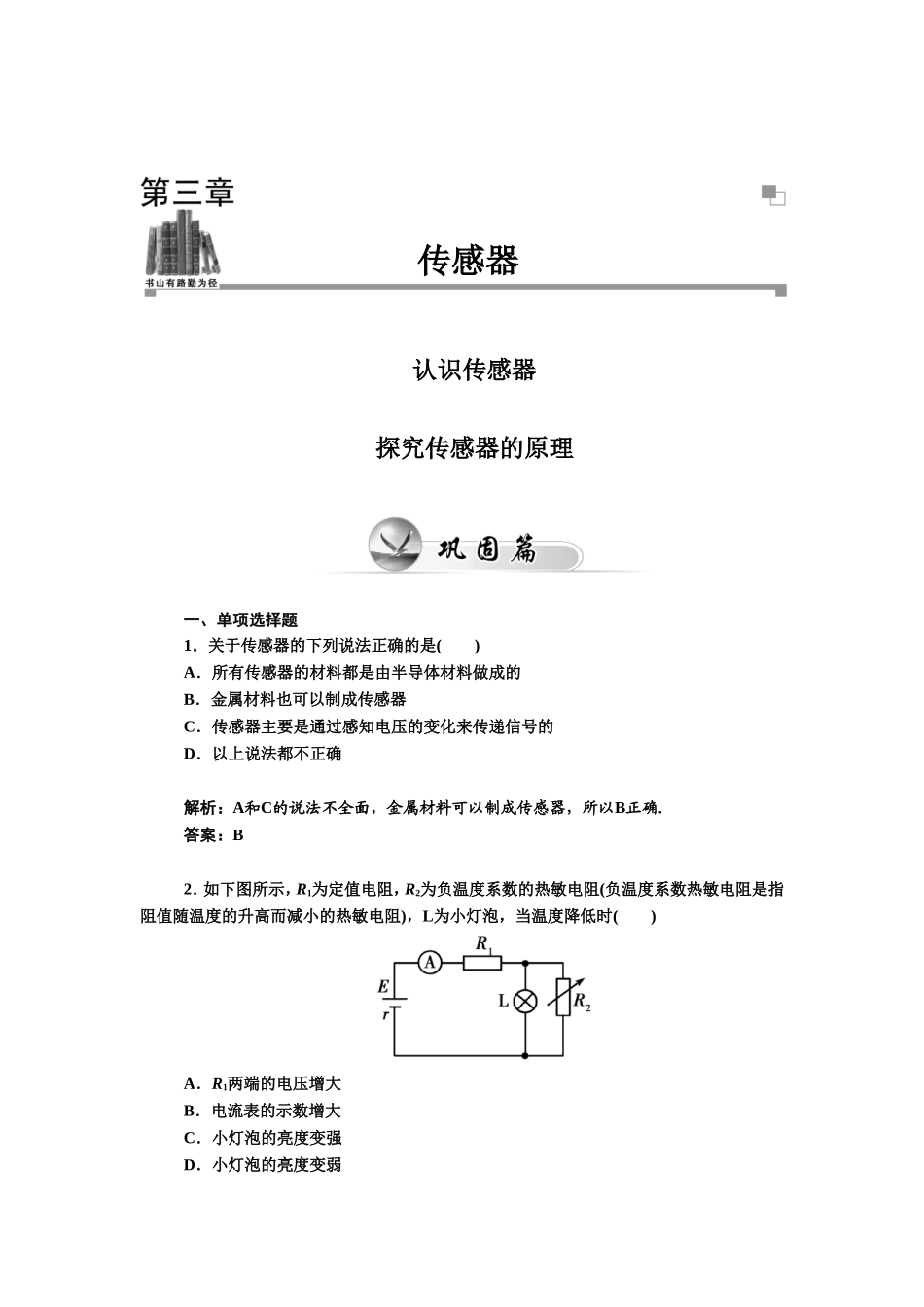

认识传感器探究传感器的原理一、单项选择题1．关于传感器的下列说法正确的是()A．所有传感器的材料都是由半导体材料做成的B．金属材料也可以制成传感器C．传感器主要是通过感知电压的变化来传递信号的D．以上说法都不正确解析：A和C的说法不全面，金属材料可以制成传感器，所以B正确．答案：B2．如下图所示，R1为定值电阻，R2为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻)，L为小灯泡，当温度降低时()A．R1两端的电压增大B．电流表的示数增大C．小灯泡的亮度变强D．小灯泡的亮度变弱传感器解析：温度降低时R2的阻值增大，干路电流减小，R1两端电压、电流表示数都减小，灯泡两端电压变大、亮度变强．只有C项正确．答案：C3．如右图所示的实验电路中，电源两端的电压恒定，L为小灯泡，R为光敏电阻，D为发光二极管(电流越大，发出的光越强)，且R与D相距很近，下列说法正确的是()A．当滑动触头P向左移动时，L消耗的功率增大B．当滑动触头P向左移动时，L消耗的功率减小C．当滑动触头P向右移动时，L消耗的功率可能不变D．无论怎样移动触头P，L消耗的功率都不变解析：触头P左移，使其电阻减小，流过二极管的电流增大，从而发光增强，使光敏电阻R的阻值减小，最终达到增大流过灯泡的电流的效果．A项正确．答案：A4．氧化锡传感器主要用于汽车尾气中一氧化碳浓度的检测．它的电阻随一氧化碳浓度的变化而变化，在如右图所示的电路中，不同的一氧化碳浓度对应着传感器的不同电阻，这样，显示仪表的指针就与一氧化碳浓度有了对应关系，观察仪表指针就能判断一氧化碳是否超标．有一种氧化锡传感器，其电阻的倒数与一氧化碳的浓度成正比，那么，电压表示数U与一氧化碳浓度c之间的对应关系正确的是()A．U越大，表示c越大，c与U成正比B．U越大，表示c越小，c与U成反比C．U越大，表示c越大，但是c与U不成正比D．U越大，表示c越小，但是c与U不成反比解析：由电路图可知，U越大，表明通过电阻R0的电流越大，则氧化锡传感器的电阻减小，由于题目中指出其“电阻的倒数与一氧化碳的浓度成正比”，则表示一氧化碳的浓度c变大．根据电路图可知，c与U不成正比．答案：C二、双项选择题5．电饭锅工作时有两种状态：一种是锅内水烧干前的加热状态，另一种是锅内水烧干后的保温状态．如下图所示是电饭锅的电路原理示意图，S是用感温材料制造的开关，下列说法中正确的是()A．其中R1是供加热用的电阻丝B．当开关S接通时电饭锅为加热状态，S断开时为保温状态C．要使R2在保温状态时的功率为加热状态时功率的一半，＝D．要使R2在保温状态时的功率为加热状态时功率的一半，＝解析：由电路图可知，不管S断开还是闭合，加载在电阻上的电压都是220V，所以根据P＝得接在电路的电阻越小，功率越大，所以S闭合的时候，R2处于加热状态，选B.根据＝2×得＝，所以D也正确．答案：BD6．在如右图所示的电路中，电池的电动势为E，内阻为r，R1为金属电阻、R2为光敏电阻、R3为热敏电阻．设电流表A的读数为I，电压表V1的读数为U1，电压表V2的读数为U2，三个电阻中仅有一个的阻值发生变化，则下面的分析正确的是()A．给R1升温，I变小，U1变大B．用光照R2，I变小，U2变大C．给R3降温，I变大，U1变大D．给R1降温，I变小，U1变小解析：R1为金属电阻：温度越高，电阻值越大；R2为光敏电阻：光照越强，电阻值越小；R3为热敏电阻：温度越高，电阻值越小．则根据“串反并同”得，A选项给R1升温，R1电阻值变大了，I减小，U1变大，A正确；B选项用光照R2，R2电阻值减小，则I变小，U2变大，B正确．答案：AB7．传感器是把非电学物理量(如位移、速度、压力、角度等)转换成电学物理量(如电压、电流、电量等)的一种元件．如下图所示中的甲、乙、丙、丁是四种常见的电容式传感器，下列说法正确的是()A．图甲中两极间的电量不变，若电压减少，可判断出h变小B．图乙中两极间的电量不变，若电压增加，可判断出θ变大C．图丙中两极间的电压不变，若有电流流向传感器的负极，则x变大D．图丁中两极间的电压不变，若有电流流向传感器的正极，则F变大答案：BD8．唱卡拉OK用的话筒内有将声音信号转变为电信号的传感器，其中一...
