电工基础-电阻的测量VIP免费

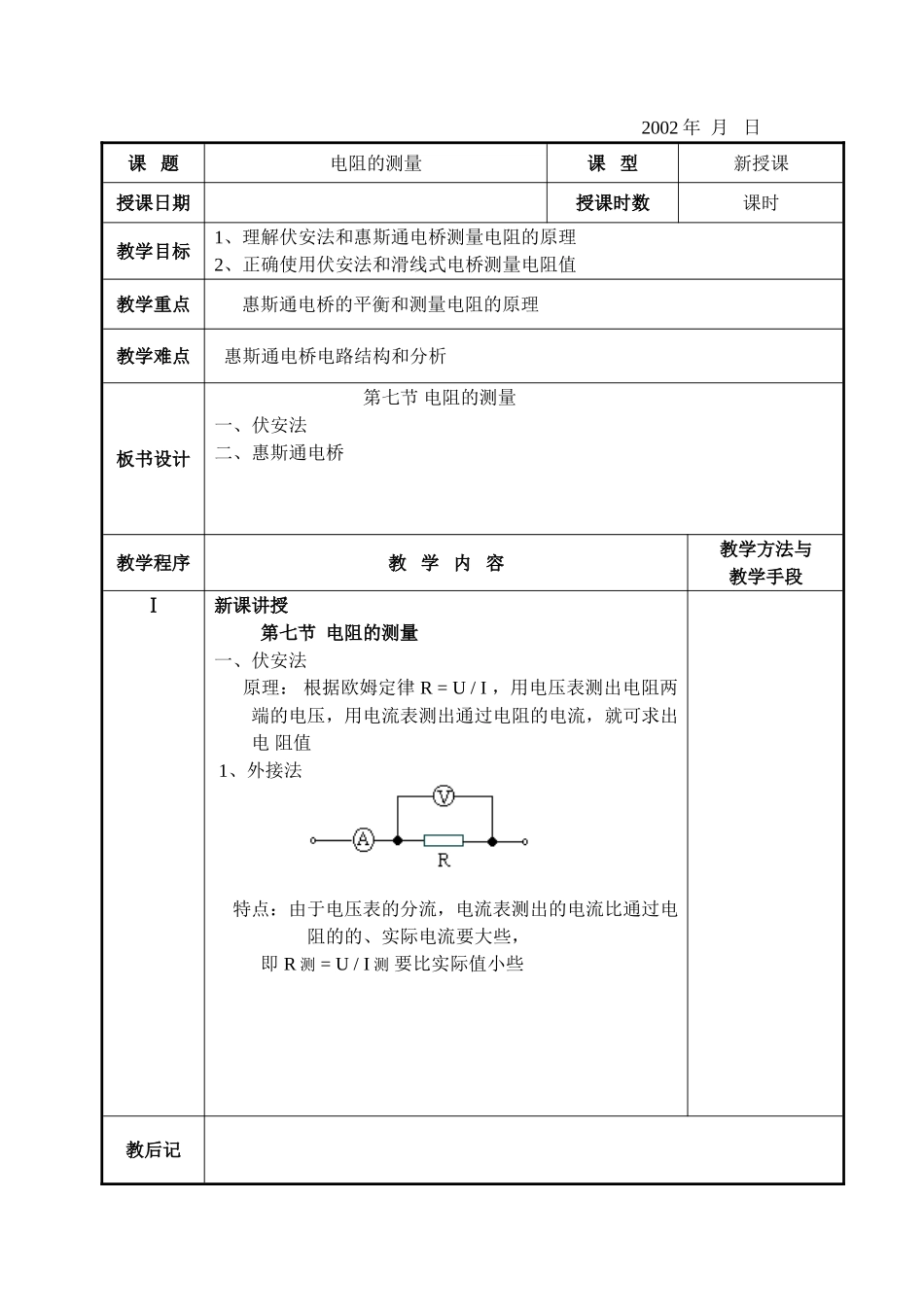

2002年月日课题电阻的测量课型新授课授课日期授课时数课时教学目标1、理解伏安法和惠斯通电桥测量电阻的原理2、正确使用伏安法和滑线式电桥测量电阻值教学重点惠斯通电桥的平衡和测量电阻的原理教学难点惠斯通电桥电路结构和分析板书设计第七节电阻的测量一、伏安法二、惠斯通电桥教学程序教学内容教学方法与教学手段Ⅰ新课讲授第七节电阻的测量一、伏安法原理：根据欧姆定律R=U/I，用电压表测出电阻两端的电压，用电流表测出通过电阻的电流，就可求出电阻值1、外接法特点：由于电压表的分流，电流表测出的电流比通过电阻的的、实际电流要大些，即R测=U/I测要比实际值小些教后记教学程序教学内容教学方法与教学手段2、内接法特点：由于电流表的分压，电压表测出的电压比电阻两端的电压大一些，即R测=U测/I，要比实际值大些用伏安法减小误差的注意事项：Rx<
