浙江省新昌县西郊中学八年级科学上册《家庭用电》课件-浙教版VIP免费

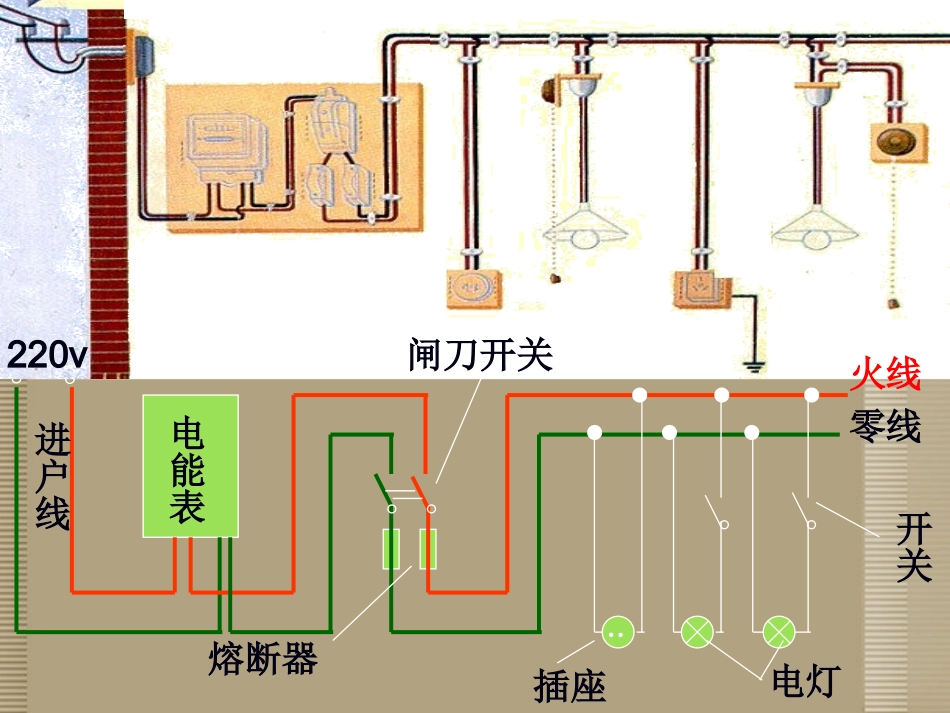

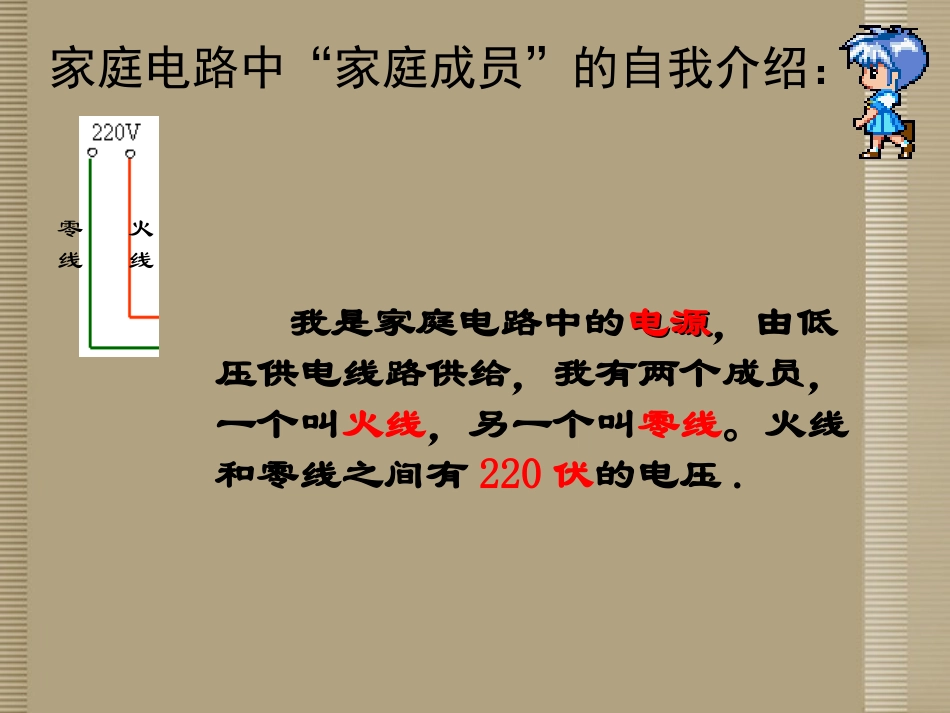

..。。熔断器闸刀开关插座电灯开关220v火线零线电能表进户线我是家庭电路中的电源电源，由低压供电线路供给，我有两个成员，一个叫火线，另一个叫零线。火线和零线之间有220伏的电压.家庭电路中“家庭成员”的自我介绍：火线零线家庭电路的进户线示意图其中接地的那根电线是零线，它与地之间没有电压（0伏）；另一根是火线，它与地(和零线)之间有220V的电压。接地火线零线低压供电电源用户220V国家或地区电压／伏频率／赫美国、加拿大12050日本11050，60英国、澳大利亚24050法国、德国、意大利、奥地利、西班牙、希腊，荷兰、中国、泰国22050俄罗斯、瑞典120，127，22050韩国10060挪威、新西兰、新加坡23050部分国家市电电压和频率螺旋刀式钢笔式（1）构造①笔尖金属体②电阻③氖管④弹簧⑤笔尾金属体测电笔怎样正确使用测电笔?手接触笔尾金属体；笔尖金属体接触被测物体。我叫电能表电能表，我工作是负责记录每家每户消耗的电能，以免大家不知道要付多少电费。看看我吧！电能表的连接12341,3进;2,4出220V5(10)A正常使用电压为220伏，标定电流为5安，最大允许电流为10安我是闸刀开关闸刀开关，在家庭电路中，我能控制所有用电器的通断。闸刀开关静触头动触头探究1:电源线要怎么接入闸刀开关？电源线电源线结论：务必使电源线连在静触头上！电源线探究2:闸刀开关安装时应该怎样放置?电源线静触头一定要在上边，切不可倒装！结论：晚上你在家做作业，突然，家里的电灯全部熄灭了，若要弄清灯为何灭了，请你猜想一下可能有哪些原因？封闭管式熔断器（内装保险丝）敞开插入式熔断器（盒盖上装保险丝）作用：电流过大时，保险丝会自动熔断，而切断电源。材料：由电阻率大、熔点低的金属合金制成。2005年6月16日凌晨2时40分左右，北京海淀区学院路20号院内的“蓝极速网络”网吧由于电流过大发生火灾，造成24人死亡，13人受伤。据调查,网吧已安装了熔断器,请你提出一种猜想,可能由于什么原因还是引发了火灾?常用保险丝规格铅锑熔丝（铅≧９８％锑０．３－１．５％）额定电流/安熔断电流/安直径/毫米额定电流/安熔断电流/安0.28120.985100.321.12.21.026120.351.252.51.257.5150.401.531.5110200.461.853.71.6711220.52241.7512.5250.542.254.51.9815300.602.552.4020400.71362.7825500.813.757.53.143060直径/毫米如果选用的保险丝额定电流值太大或太小会怎样？如何正确选择合适的保险丝？.使保险丝的额定电流等于或稍大于电路中正常工作时的电流。.太大起不了保险作用；如果太小，即使正常使用，也会熔断电路。???某同学家里由于用电不当，经常烧断保险丝，一气之下，他找了一根铜丝代替保险丝接上结果这“保险丝”真的没有烧坏，你觉得他这样做妥当吗？为什么？不行，因为铁丝、铜丝在电流过大时不熔断，起不到保险的作用。（该行为千万不能试）断路器活动：断路器的结构原理是什么？我是灯泡灯泡，在这里我代表大部分家用电器，我们的作用就是“为人民服务”。我叫开关开关，我的权力不算大，但我可以控制和我串联的灯泡。火线先要经过我才能进灯泡。我是插座插座，在家庭电路中我相当于“预备部队”，能为可以移动的用电器提供电源呢！插座：插头：“左零右火上接地”用电器金属外壳插座固定插座可移动的插座两孔插座三孔插座火零线线火零线线同是漏电，同是漏电，为何反差为何反差如此大？如此大？家庭电路图：..。。220V火线零线电能表保险丝闸刀开关插座电灯开关巩固练习1、小新家里买了断路器、电能表、插座，在电路中正确的连接顺序是＿＿＿、＿＿＿、＿＿.2、小新家新添了空调，但他家保险丝经常熔断，你认为原因可能是（）A．保险丝太粗不合规格B．所有用电器同时工作C．一定是由于短路现象造成的D．一定是电路中的总电流超过了保险丝的熔断电流，可能是短路，也可能是用电器过载电能表断路器插座D3、小新家里各用电器工作时的电流值如下：一台电脑：0.4A，所有电灯:总0.8A,空调:1安冰箱:0.5A,电视机:0.2A,请你帮他选择保险丝()A、额定电流是4A的保险丝B、额定电流是2.5A的保险丝C、额定电流是3A的保险丝D、额定电流越大越好的保险丝c低压供电线路先后通过接到家庭电路上。家庭...
