物理：新人教版选修3-4-14.2-电磁振荡-(教案)VIP免费

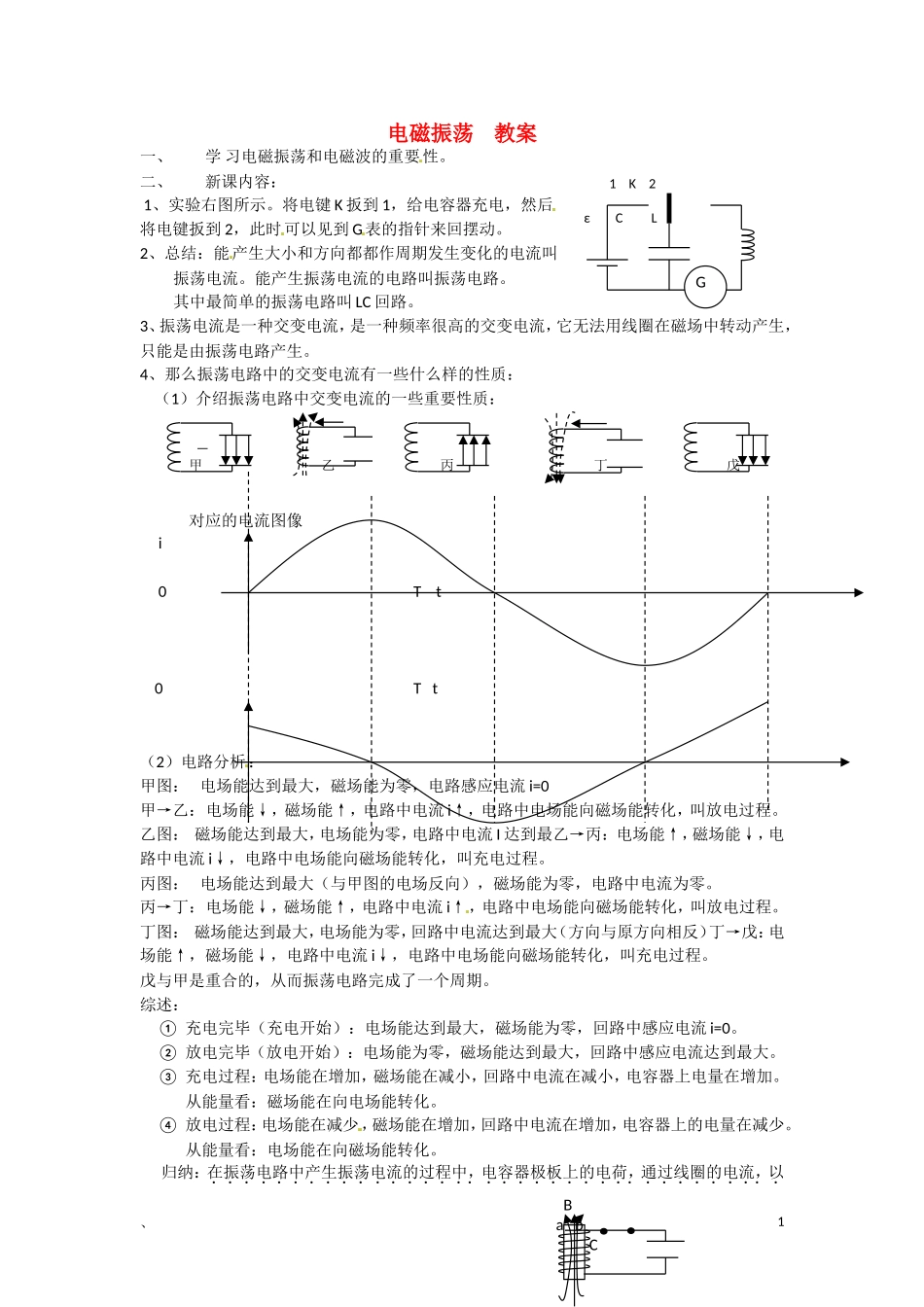

电磁振荡教案一、学习电磁振荡和电磁波的重要性。二、新课内容：1、实验右图所示。将电键K扳到1，给电容器充电，然后将电键扳到2，此时可以见到G表的指针来回摆动。2、总结：能产生大小和方向都都作周期发生变化的电流叫振荡电流。能产生振荡电流的电路叫振荡电路。其中最简单的振荡电路叫LC回路。3、振荡电流是一种交变电流，是一种频率很高的交变电流，它无法用线圈在磁场中转动产生，只能是由振荡电路产生。4、那么振荡电路中的交变电流有一些什么样的性质：（1）介绍振荡电路中交变电流的一些重要性质：对应的电流图像i0Tt0Tt（2）电路分析：甲图：电场能达到最大，磁场能为零，电路感应电流i=0甲→乙：电场能↓，磁场能↑，电路中电流i↑，电路中电场能向磁场能转化，叫放电过程。乙图：磁场能达到最大，电场能为零，电路中电流I达到最乙→丙：电场能↑，磁场能↓，电路中电流i↓，电路中电场能向磁场能转化，叫充电过程。丙图：电场能达到最大（与甲图的电场反向），磁场能为零，电路中电流为零。丙→丁：电场能↓，磁场能↑，电路中电流i↑，电路中电场能向磁场能转化，叫放电过程。丁图：磁场能达到最大，电场能为零，回路中电流达到最大（方向与原方向相反）丁→戊：电场能↑，磁场能↓，电路中电流i↓，电路中电场能向磁场能转化，叫充电过程。戊与甲是重合的，从而振荡电路完成了一个周期。综述：①充电完毕（充电开始）：电场能达到最大，磁场能为零，回路中感应电流i=0。②放电完毕（放电开始）：电场能为零，磁场能达到最大，回路中感应电流达到最大。③充电过程：电场能在增加，磁场能在减小，回路中电流在减小，电容器上电量在增加。从能量看：磁场能在向电场能转化。④放电过程：电场能在减少，磁场能在增加，回路中电流在增加，电容器上的电量在减少。从能量看：电场能在向磁场能转化。归纳：在振荡电路中产生振荡电流的过程中，电容器极板上的电荷，通过线圈的电流，以、11K2εCLG—甲乙丙丁戊BabC及跟电流和电荷相联系的磁场和电场都发生周期性变化，这种现象叫电磁振荡。例题1、在LC振荡电路中，某时刻若磁场B正在增加，则电容器处于____放___电状态,电流方向为____a→b____,电场能正在__减小___,磁场能正在____增加____,能量转变状态为___电场能正在向磁场能转化____,电容器上板带___正___电。例题2、在LC的回路中，电流i——t的关系如图所示，①若规定逆时针方向为电流的正方向，说明t0时刻电路中能量变化情况，及电场能、磁场能、充放电等情况。②（ACD）下列分析情况正确的是：A、t1时刻电路的磁场能正在减小。B、t1→t2时间电路中的电量正在不断减少。C、t2→t3时间电容器正在充电。D、t4时刻电容中的电场能最小。例题3、在LC振荡电路中，当电容器放电完毕瞬间，电路中的电流为___最大____,线圈两端的电压为__零____例题4、在LC回路中，当振荡电流为零时，则电容器开始___放电_____,电容器的电量将____减少____,电容器中的___电场能__达到最大,__磁场能__为零。5、阻尼振荡与无阻尼振荡。（1）阻尼振荡：在振荡电路中由于能量被逐渐消耗，振荡电路中的电流要逐渐减小，直到最后停下来。（2）无阻尼振荡：在电磁振荡的电路中，如果没有能量损失，振荡应该永远地持续下去，电路中振荡电流的振幅应该永远保持不变，这种振荡叫无阻尼振荡LC回路与简谐振动的类比教学流程图：、2it0t1t0t2t3t4LC回路简谐振动1）给电容器充电1）外力把m拉离平衡位置做功2）电容C2）弹性系数k（或单摆的l）3）电感L（相当于惯性）3）振动质量m（惯性）4）电荷Q4）位移X5）电流I5）速度V6）电场能E电6）势能Ep7）磁场能E磁7）动能Ek通过举例引入新课演示LC电磁振荡的现象，引导学生观察电流的变化和特点总结出振荡电路和振荡电流的定义。分析振荡电流的产生过程（分析Q和I的变化和关系；分析E电和E磁之间的转化）总结分析电路的依据概括出无阻尼振荡和阻尼振荡的两个概念将LC回路与简谐振动进行类比做练习以巩固所学知识
