第1章p3电路元件VIP免费

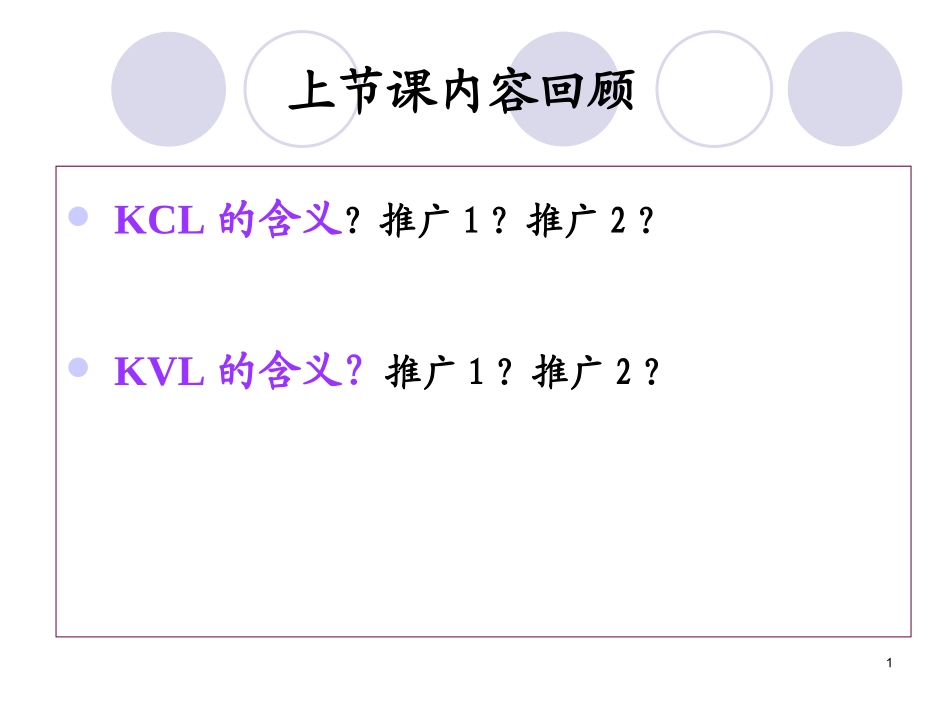

第1章p3电路元件_第1页
1/25

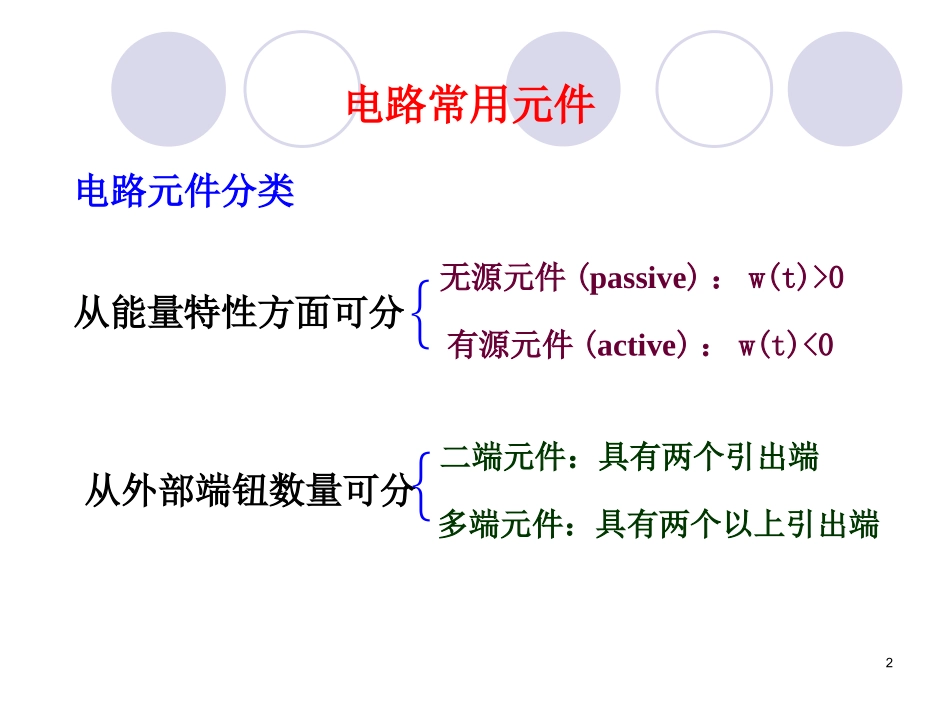

第1章p3电路元件_第2页
2/25

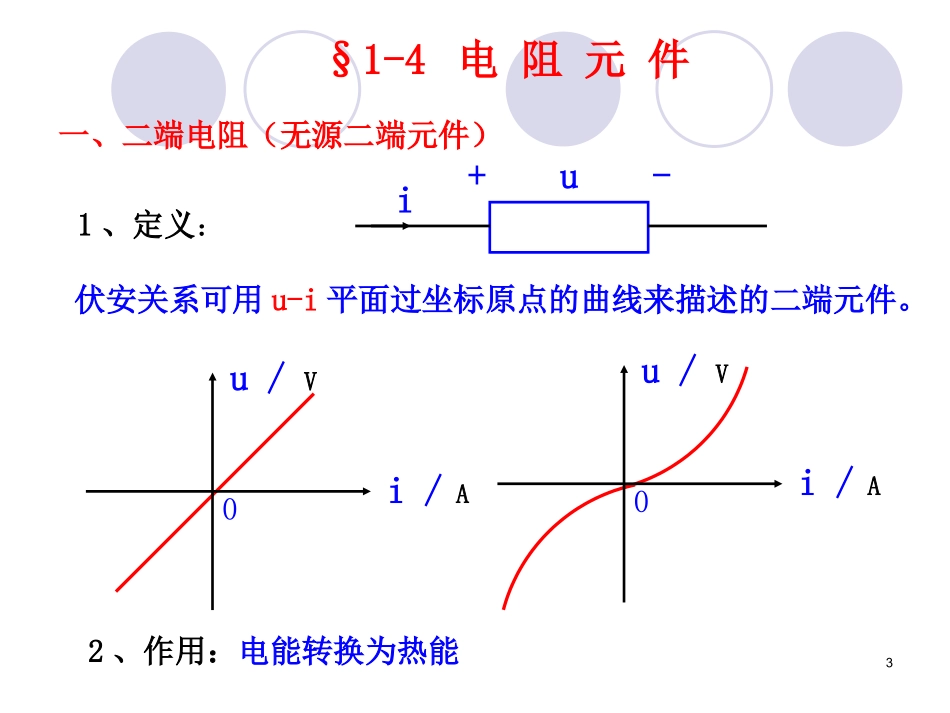

第1章p3电路元件_第3页
3/25
1上节课内容回顾KCL的含义?推广1?推广2?KVL的含义?推广1?推广2?2{无源元件(passive):w(t)>0有源元件(active):w(t)<0从外部端钮数量可分{二端元件:具有两个引出端多端元件:具有两个以上引出端电路常用元件从能量特性方面可分电路元件分类3伏安关系可用u-i平面过坐标原点的曲线来描述的二端元件。i/Au/V0i+u-i/Au/V02、作用:电能转换为热能§1-4电阻元件一、二端电阻(无源二端元件)1、定义:4线性电阻:伏安关系为u-i平面过坐标原点的直线。非线性电阻:伏安关系为u-i平面过坐标原点的曲线。i+u-i+u-R3、分类:R5时不变电阻:伏安关系曲线不随时间而变化时变电阻:伏安关系曲线随时间而变化t2t1u/Vi/A0t2t1t说明:本书只对线性、时不变电阻进行分析。61)伏安关系为u-i平面过坐标原点的一条直线,斜率为R。2)端电压与通过的电流成正比即:u=Ri或U=RI注意:电流、电压为关联参考方向3)具有双向性:伏安特性对原点对称4)耗能元件:p=ui=Ri2=u2/R>05)无记忆元件(memoryless):u(t)=Ri(t)R单位:(欧姆)二、线性电阻1、线性时不变电阻(resistance):71)伏安关系为i-u平面过坐标原点的一条直线,斜率为G。2)通过的电流与端电压成正比即:i=uG或I=UG注意:电流、电压为关联参方向3)具有双向性:伏安特性对原点对称4)耗能元件:p=ui=i2/G=u2G>05)无记忆(memoryless)元件:i(t)=u(t)GG单位:S(西门子)2、线性时不变电导(conductance):8+Us-Usi(A)u(V)0i+u-RR()251020i(A)5210.5u(v)10101010Us=10v§1-5电压源一、独立电压源(有源二端元件)1、定义:能独立向外电路提供恒定电压的二端元件。2、符号表示3、伏安关系:平行于i轴的一条直线。4、特点:恒压不恒流(电压u与i无关,电流i由外电路确定)。95、分类:恒定电压源或直流电压源DC:电压保持常量的电压源时变电压源:电压随时间变化的电压源交流电压源AC:电压随时间周期变化且平均值为零的时变电压源6、电压源的功率:p=ui既可产生功率,也可吸收功率。请注意:1、电压源串联:2、电压源并联时:要求:各电压源极性相同,大小相等请判断右图连接是否允许?+us1--us3++us2-+us1--us3++us2-允许:u=us1+us2-us3不允许:10电路如图所示,已知uS1=24V,uS2=4V,uS3=6V,R1=1,R2=2和R3=4。求:电流i和电压uab。1)求回路i:顺时针列写回路KVL方程得:03S322S11SuiRiRuiRuA2)421(V)6424(321S3S2S1RRRuuui11电路如图所示。试求:开关S断开后电流I和b点的电位。解:图(a)是电子电路的习惯画法,不画出电压源的符号,只标出极性和对参考点的电压值,即电位值,我们可以用相应电压源来代替电位,画出图(b)电路。1)开关S断开时的电流I:mA5k3V15k2k1V5V10I2)再根据KVL求得b点的电位:V5V5V52V5bcbUV122、符号表示IsIsu(v)i(A)0i+u-R(电流i与u无关,端电压u由外电路确定)。Is=2AR()251020i(A)2222u(v)41020401、定义:能独立向外电路提供恒定电流的二端元件。3、伏安关系:平行于u轴的一条直线。4、特点:恒流不恒压§1-6电流源135、分类:恒定电流源或直流电流源DC:电流保持常量的电流源时变电流源:电流随时间变化的电流源。交流电流源AC:电流随时间周期变化且平均值为零的时变电流源6、电流源的功率:p=ui既可产生功率,也可吸收功率。请注意:1、电流源串联:要求:各电流源极性相同,大小相等2、电流源并联时:不允许:允许:i=-is1+is2+is314解:1)根据KCL求i1得:A2A1A31S2S1iiiV3V)631(V6V)1022(bd2S2cd1S11bduiRuuiRu20W)W(20A2V1011S产生iupW)9W(9A3V3W)6W(6A1V6S2cd21Sbd1产生产生iupiup3)电压源的功率为:4)电流源iS1和iS2的功率分别为:2)根据KVL和VCR求ubd和ucd得:电路如图所示。已知uS1=10V,iS1=1A,iS2=3A,R1=2,R2=1。求:电压源和各电流源产生的功率。15线性非线性时变时不变3、分类:§1-7受控源(controlledsource)受控源(非独立源、有源多端元件)依靠其它支路的电流或电压向外电路提供恒定电流或电压的元件。1、定义...
