1.1.5三视图VIP免费

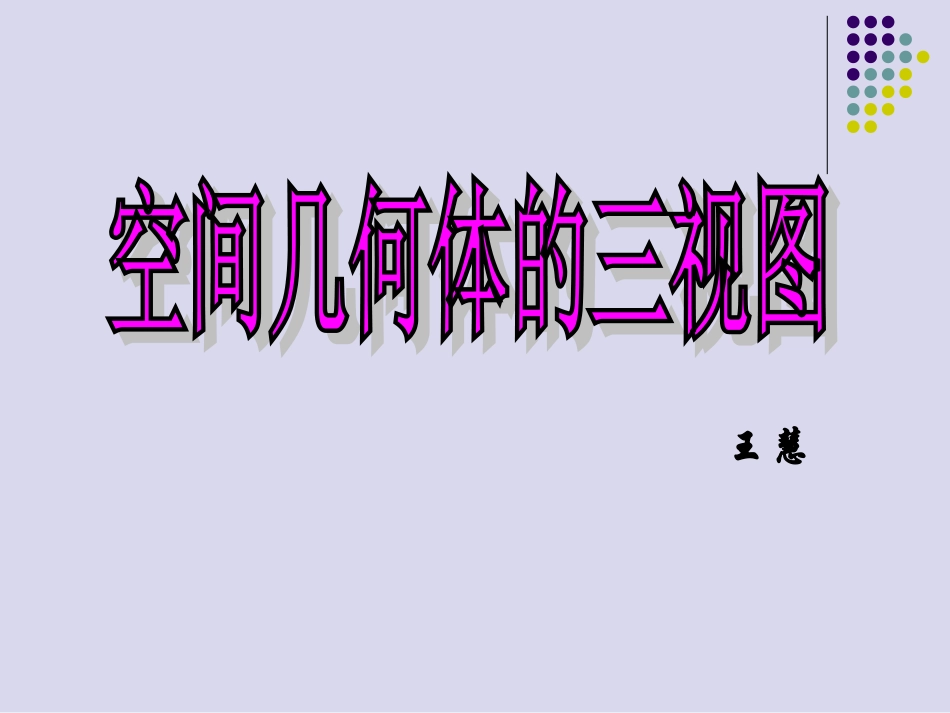

1.1.5三视图_第1页
1/25
1.1.5三视图_第2页
2/25
1.1.5三视图_第3页
3/25
王慧猜猜他们是什么关系?看事物不能只看单方面横看成岭侧成峰,远近高低各不同。横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。不识庐山真面目,只缘身在此山中。————苏轼苏轼横看成岭侧成峰,远近高低各不同。横看成岭侧成峰,远近高低各不同。不识庐山真面目,只缘身在此山中。不识庐山真面目,只缘身在此山中。————苏轼苏轼你能指出这些图形分别从哪个角度观察得到的吗?空间几何体的三视图从上面看从左面看从正面看主视图侧视图俯视图正(主)视图:光线从几何体的前面向后面正投影得到的投影图侧(左)视图:光线从几何体的左面向右面正投影得到的投影图俯视图:光线从几何体的上面向下面正投影得到的投影图长方体的三视图长方体的三视图正视图俯视图侧视图3cm(高)5cm(长)4cm(宽)5cm3cm3cm4cm5cm4cm正视图侧视图俯视图正侧高平齐俯侧宽相等正俯长对正5cm3cm4cm三视图的画法:(1)一般先画正视图;(2)在正视图正下方画出俯视图,注意与主视图“长对正”;(3)在正视图正右方画出侧视图,注意与正视图“高平齐”,与俯视图“宽相等”;(4)看得见部分的轮廓线画成实线,而看不见部分的轮廓线画成虚线.例1:例1:说出下面几何体的三视图:说出下面几何体的三视图:圆柱圆锥球(1)(2)(3)圆柱圆锥球(1)(2)(3)圆柱正侧俯(1)圆柱的三视图正视图侧视图俯视图例1侧正俯(2)圆锥的三视图圆锥侧视图正视图俯视图·主视图左视图俯视图(3)球的三视图:练习:请画下面这两个圆台的三视图,如果你认为这两个圆台的三视图一样,画一个就可以;如果你认为不一样,请分别画出来。俯视图正视图侧视图俯视图正视图侧视图例2:俯视图侧视图正视图例3:侧视图正视图俯视图正视图侧视图俯视图正侧俯根据三视图判断几何体根据三视图判断几何体正视图正视图侧视图侧视图俯视图正俯侧四棱柱三棱柱三视图1、三视图:正视图——从正面看到的图侧视图——从左面看到的图俯视图——从上面看到的图2、画物体的三视图时,要符合如下原则:大小:长对正,高平齐,宽相等.虚实:在画图时,看的见部分的轮廓通常画成实线,看不见部分的轮廓线通常画成虚线.小结反馈位置:正视图侧视图俯视图正视图侧视图探究:若只给出几何体的正,侧视图,那么它可能是什么几何体?俯视图不同的几何体可能有某一两个视图相同,所以我们不同的几何体可能有某一两个视图相同,所以我们只有通过全部三个视图,才能全面准确的反映一个只有通过全部三个视图,才能全面准确的反映一个几何体的特征几何体的特征。。正四棱台作业:P20习题1.2A组第1、2题
