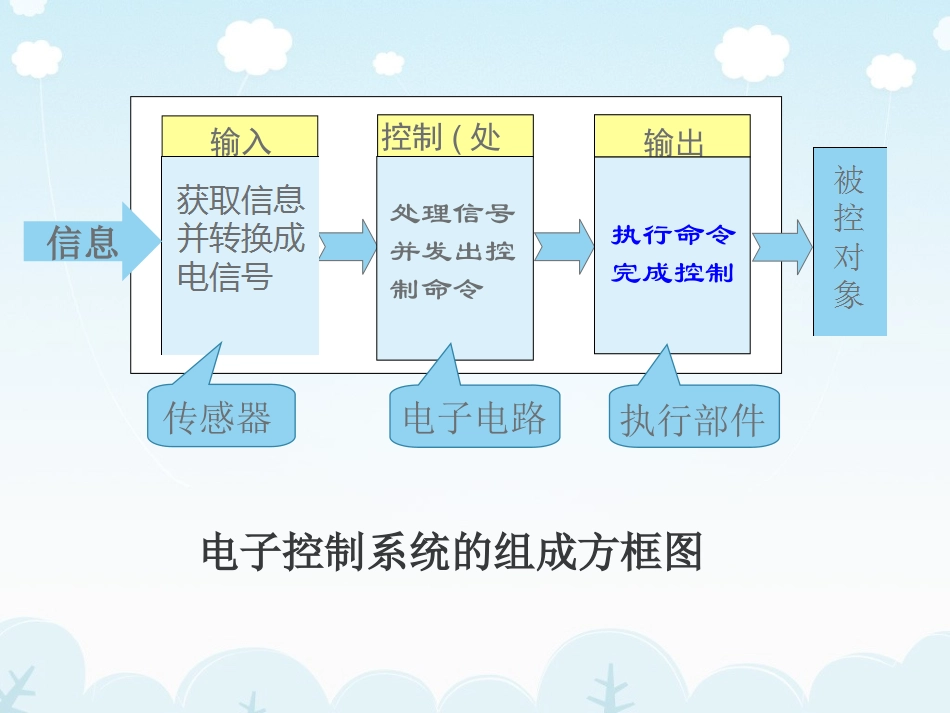

电子打铃系统输入控制(处理)输出电子控制系统的组成方框图处理信号并发出控制命令执行命令完成控制信息传感器执行部件电子电路第四章电子控制系统的执行部件第一节继电器的作用和类型文昌中学林志红光控路灯模拟电路电冰箱的工作原理图(部分)继电器是一种常用的执行部件。在不同的电子控制系统中，执行部件有多种组成方式，其复杂程度差异很大。思考：能否将试验中的继电器更换为普通开关？思考：能否将试验中的继电器更换为普通开关？问题：当电键闭合或断开你所观察到的现象？继电器的作用？试验一了解继电器的作用63电磁继电器在电路中起开关作用这就是继电器这就是继电器“以低控高”、“以小控大”“以低控高”、“以小控大”的作用。的作用。一、继电器的作用在高压、高温或有毒等环境下，如果直接使用开关会在高压、高温或有毒等环境下，如果直接使用开关会有很大的危险，而使用继电器可以通过设计输入电路有很大的危险，而使用继电器可以通过设计输入电路控制输出电路，安全、便捷。控制输出电路，安全、便捷。1.按输入物理量不同：磁电继电器、温度继电器、热继电器、时间继电器等时间继电器热继电器电磁继电器温度继电器二、继电器的类型继电器种类繁多，从不同的角度可以把继电器划分成不同的种类。请补全电子打铃系统中，电磁继电器的工作流程图。是否通电电磁铁产生磁性衔铁被吸下触点接通电磁铁没有磁性衔铁恢复触点断开是否电子打铃系统3.按输入的控制电流的不同电磁继电器可以分为：直流电磁继电器交流电磁继电器直流电磁继电器直流电磁继电器交流电磁继电器二、继电器的类型2.按执行机构的特征的不同：有触点继电器无触点继电器三、无触点继电器电磁继电器有很多优点，但其触点却会带来很多麻烦，如何改进？能不能考虑用半导体？半导体是否具有开关特性？晶闸管（也叫可控硅）就是一种无触点继电器。二极管具有单向导电性三极管存在截止和饱和两种状态，截止状态相当于开关断开，饱和状态相当于开关闭合，因而可以当作开关使用。优点：可靠性高、寿命长、无干扰、体积小、易集成。优点：可靠性高、寿命长、无干扰、体积小、易集成。应用：工业自动化装置、遥控系统、医疗系统。应用：工业自动化装置、遥控系统、医疗系统。实验二：比较电磁继电器和无触点继电器的不同之处。三、无触点继电器1.1.电磁继电器有触点，晶闸管无触点。电磁继电器有触点，晶闸管无触点。2.2.电路通断时，电磁继电器有声音，晶闸管无声音。电路通断时，电磁继电器有声音，晶闸管无声音。3.3.断开开关，电磁继电器不工作，晶闸管继续工作。断开开关，电磁继电器不工作，晶闸管继续工作。一、继电器的作用一、继电器的作用以低控高、以小控大以低控高、以小控大二、继电器的类型二、继电器的类型电磁继电器有触点和无触点继电器电磁继电器有触点和无触点继电器三、无触点继电器三、无触点继电器晶闸管晶闸管第一节继电器的作用和类型小结
