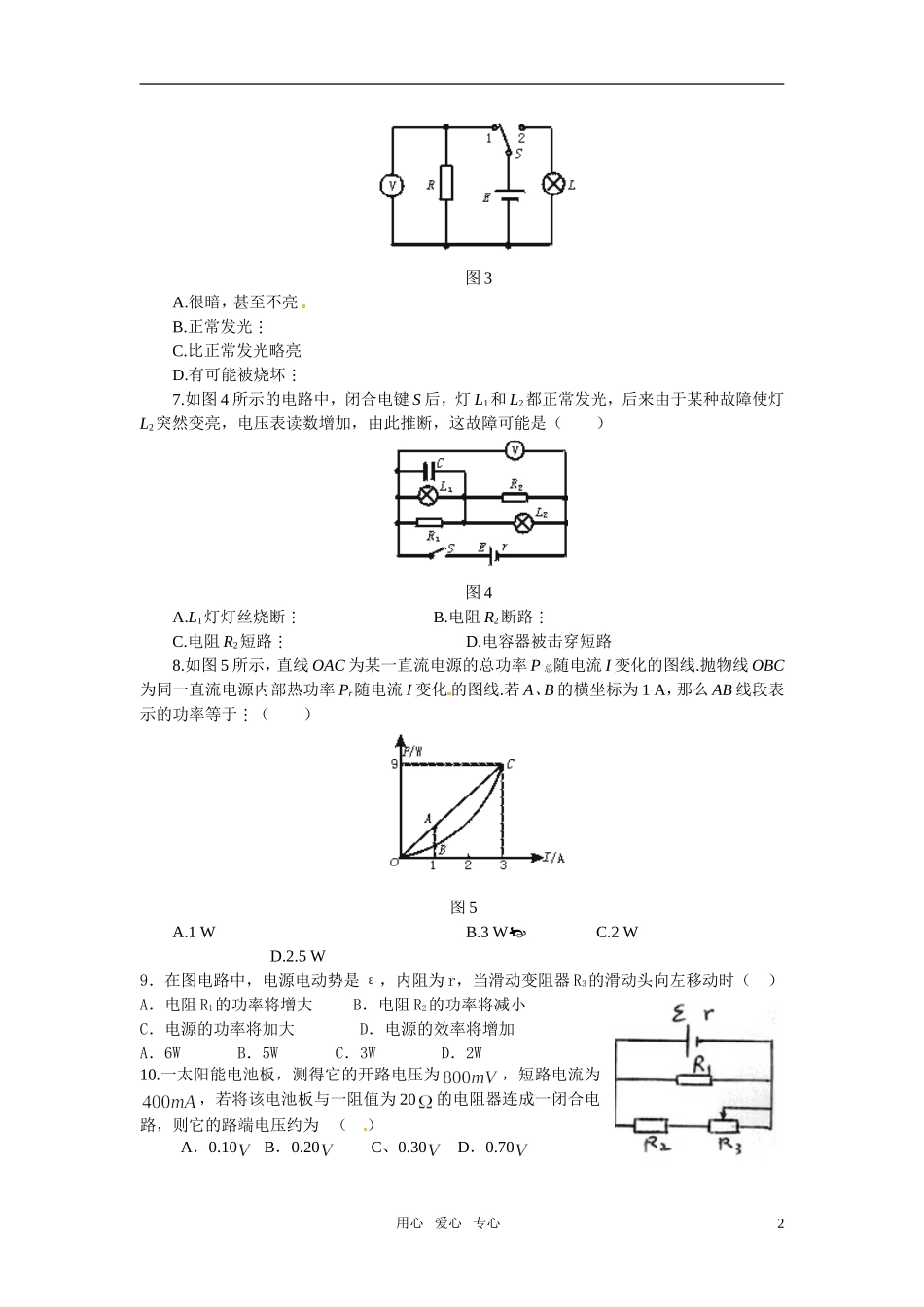

第七节、闭合电路的欧姆定律同步试题一、选择题1.关于闭合电路，下列说法中正确的是（）A.闭合电路中，电流总是从电势高的地方流向电势低的地方B.闭合电路中，电源的路端电压越大，电源的输出功率就越大C.闭合电路中，电流越大，电源的路端电压就越大D.闭合电路中，外电阻越大，电源的路端电压就越大2.用电动势为E、内阻为r的电源对外电路供电，下列判断中正确的是（）①电源短路时，路端电压为零，电路电流达最大值②外电路断开时，电路电压为零，路端电压也为零③路端电压增大时，流过电源的电流一定减小④路端电压增大时，电源的效率一定增大A.①B.①③C.②④D.①③④3.一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则它的路端电压是（）A.0.10VB.0.20VC.0.30VD.0.40V4.在如图1所示的电路中，R1、R2、R3和R4皆为定值电阻，R5为可变电阻，电源的电动势为E，内阻为r0,设电流表A的读数为I，电压表V的读数为U0，当R5的滑动触点向图中a端移动时，（）图1A.I变大，U变小B.I变大，U变大C.I变小，U变大D.I变小，U变小5.如图2所示，直线A为电源的U—I图线，直线B为电阻R的U—I图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是（）图2[A.4W、8WB.2W、4WC.4W、6WD.2W、3W6.如图3所示，电源E的电动势为3.2V，电阻R的阻值为30Ω，小灯泡L的额定电压为3.0V，额定功率为4.5W，当电键S接位置1时，电压表的读数为3V，那么当电键S接到位置2时，小灯泡L的发光情况是（）用心爱心专心1图3A.很暗，甚至不亮B.正常发光C.比正常发光略亮D.有可能被烧坏7.如图4所示的电路中，闭合电键S后，灯L1和L2都正常发光，后来由于某种故障使灯L2突然变亮，电压表读数增加，由此推断，这故障可能是（）图4A.L1灯灯丝烧断B.电阻R2断路C.电阻R2短路D.电容器被击穿短路8.如图5所示，直线OAC为某一直流电源的总功率P总随电流I变化的图线.抛物线OBC为同一直流电源内部热功率Pr随电流I变化的图线.若A、B的横坐标为1A，那么AB线段表示的功率等于（）图5A.1WB.3WC.2WD.2.5W9．在图电路中，电源电动势是ε，内阻为r，当滑动变阻器R3的滑动头向左移动时（）A．电阻R1的功率将增大B．电阻R2的功率将减小C．电源的功率将加大D．电源的效率将增加A．6WB．5WC．3WD．2W10.一太阳能电池板，测得它的开路电压为，短路电流为，若将该电池板与一阻值为20的电阻器连成一闭合电路，则它的路端电压约为（）A．0.10B．0.20C、0.30D．0.70用心爱心专心2二、填空题1.某闭合电路的路端电压U随外电阻R变化的图线如图6所示，则电源的电动势为_______，内电阻为_______，当U=2V时，电源的输出功率为_______.图6图72在如图7所示的电路中，电源的内阻不可忽略不计，已知R1=10Ω，R2=8Ω.S与1连接时，电流表的示数为0.2A；将S切换到2时，可以确定电流表的读数范围是_______.3.如图8所示，电路中电阻R1=8Ω,R2=10Ω,R3=20Ω,电容器电容C=2μF，电源电动势E=12V，内电阻r不计，开关S闭合，当滑动变阻器的阻值R由2Ω变至22Ω的过程中，通过A2的电荷量是_______，A1的读数变化情况是_______（选填“增大”“减小”“先增后减”“先减后增”）.图8图94.如图9所示的电路中，电池的电动势E=9.0V，内电阻r=2.0Ω，固定电阻R1=1.0Ω，R2为可变电阻，其阻值在0～10Ω范围内调节，问：取R2=______时，R1消耗的电功率最大.取R2=_______时，R2消耗的电功率最大.三、计算题1.如图所示，变阻器R2的最大电阻是10Ω，R3=5Ω，电源的内电阻r=1Ω，当电键S闭合，变阻器的滑片在中点位置时，电源的总功率为16W，电源的输出功率为12W.此时电灯R1正常发光，求：(1)电灯阻值R1是多少?(设R1阻值恒定不变)(2)当电键S断开时，要使电灯正常工作，应使变阻器的电阻改变多少?用心爱心专心32如图所示的电路中，电源由6个电动势E0=1.5V、内电阻r0=0.1Ω的电池串联而成；定值电阻R1=4.4Ω，R2=6Ω，R2允许消耗的最大电功率为Pm=3.375W，变阻器开始接入电路中的电阻R3=12Ω，求：(1)开始时通过电池的电流多大?电源的输出功...
