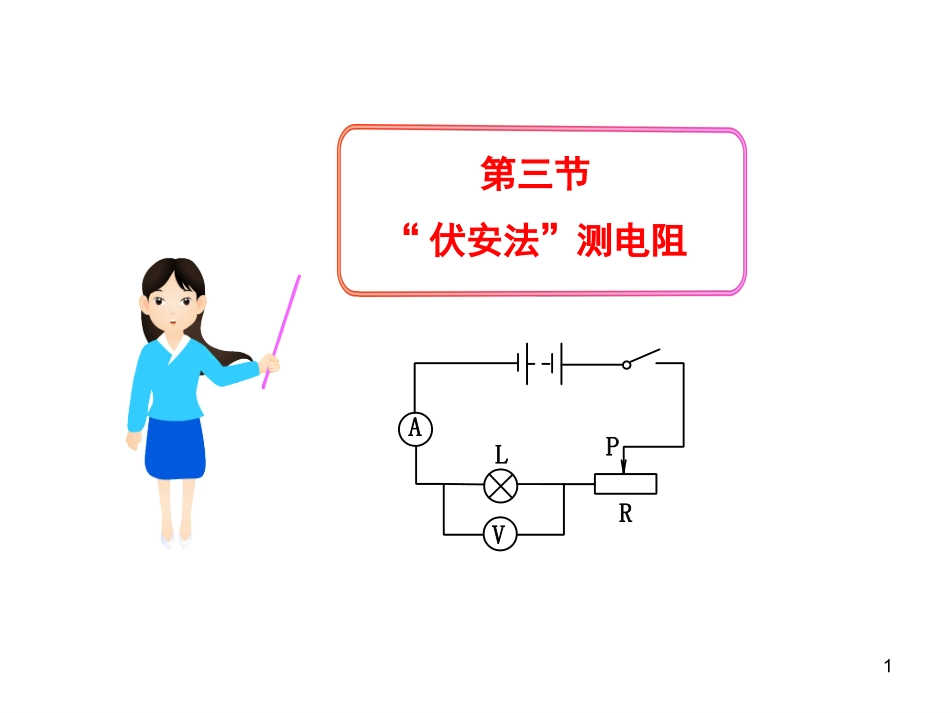

第三节“伏安法”测电阻VIP专享VIP免费

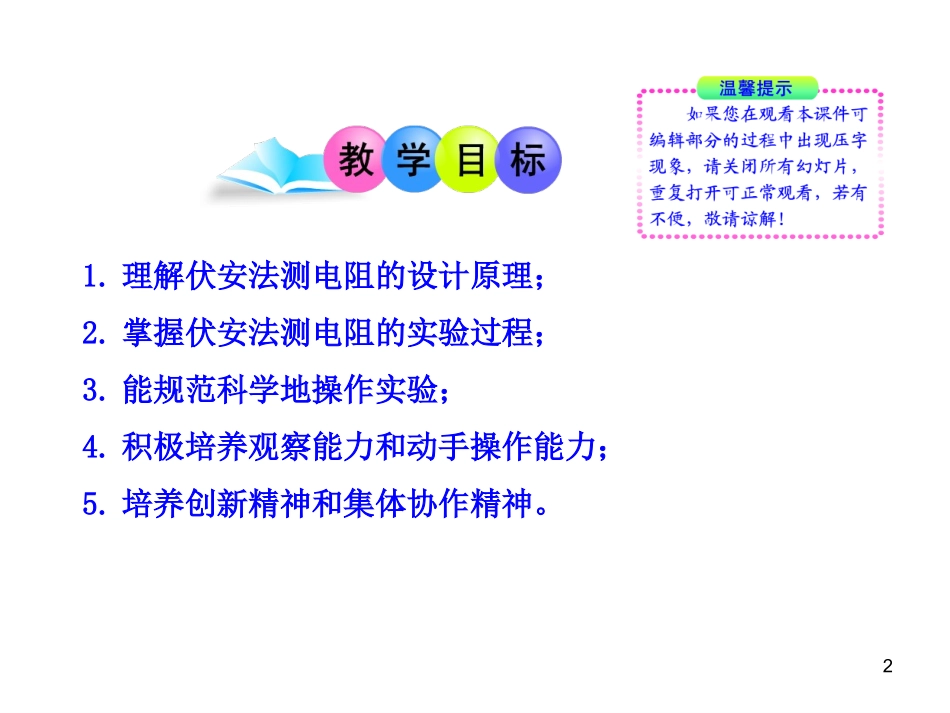

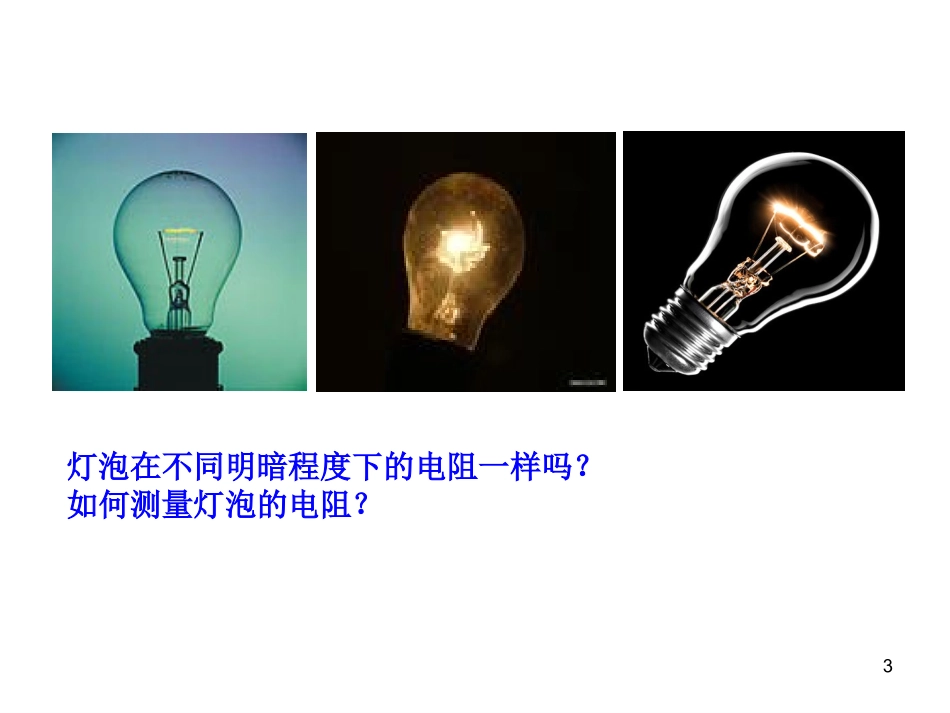

1第三节“伏安法”测电阻AVLPR21.理解伏安法测电阻的设计原理；2.掌握伏安法测电阻的实验过程；3.能规范科学地操作实验；4.积极培养观察能力和动手操作能力；5.培养创新精神和集体协作精神。3灯泡在不同明暗程度下的电阻一样吗？如何测量灯泡的电阻？45复习1.欧姆定律的内容:导体中的电流,跟导体两端的电压成正比，跟导体的电阻成反比。2.欧姆定律的数学表达式：I=UR6物理量串联并联电流电压3.串并联电路中电流、电压的特点:I总=I1=I2=…=InI总=11+I2+…+InU总=U1+U2+…+UnU总=U1=U2=…=Un7比较符号连接量程最小刻度4.电流表和电压表的使用AV串联并联0～0.6A0～3A0～3V0～15V0.02A0.1A0.1V0.5V89实验方案根据欧姆定律I=U/R得到R=U/I需知道:R两端的电压U和通过R的电流I用电压表测出用电流表测出要测量电阻R=?10实验器材和电路图测定值电阻11实验电路图12伏安法测电阻实物图连接：请用笔画线代替导线连接电路13你能否利用手中的学具应用伏安法测出定值电阻的电阻值？友情提示：连接实物电路时，应该注意的问题：1、连接电路的过程中，开关应处于状态。2、闭合开关前，滑片应调到处。3、必须使电流分别从电压表和电流表的接线柱流入，接线柱流出。4、电压表和电流表都要选择合适的。断开阻值最大正负量程14151.移动滑动变阻器的滑片,观察:当电流表的示数变小时,电压表的示数怎样变化?当电流表示数变大时,电压表的示数又怎样变化?现象:当电流表的示数变小时,电压表的示数也变小;当电流表示数变大时,电压表的示数也变大16分析：P右R滑R总IUX分析:电源电压保持不变,当滑片向右移动时,电流表和电压表的示数变化情况P17分析电流表和电压表示数变化时应遵循的一般规律：电阻电流电压18当电流表示数变小时，电压表示数反而变大电路连接出现的问题：电压表并在了滑动变阻器的两端19分析:电源电压保持不变,当滑片向右移动时,电流表和电压表的示数变化情况P分析：P右R2R总IU1U2=U-U120X1.电流表应怎样连接?电流表与被测电阻串联电流表与被测电阻并联2.电压表应怎样连接?电压表与被测电阻串联电压表与被测电阻并联√√5.滑动变阻器应当怎样连接?与被测电阻串联并在开关闭合前将滑片滑到阻值最大的位置与被测电阻串联并在开关闭合前将滑片滑到阻值最小的位置√3.电流表和电压表在连接时极性上有什么要求?负进正出正进负出√4.实验时电源电压是3V,未知电阻5Ω～10Ω滑动变阻器大约20Ω,那么电压表和电流表应选择?电压表0～15V;电流表0～3A电压表0～3V;电流表0～0.6A√A.B.XA.XB.A.XB.A.XB.A.B.点击选项，判断正误211、下面是测某未知电阻的电路图，请按要求完成。读出两表的示数：电流表的示数是：电压表的示数是：；算出RX的阻值为：。0.2A2.6V13Ω22欧姆定律实验设计实验操作实验报告分组讨论智力迁移依据分析总结巩固探索验证23我们预定的目标，不是享受，也不是受苦，而是使每一天都更进一步
