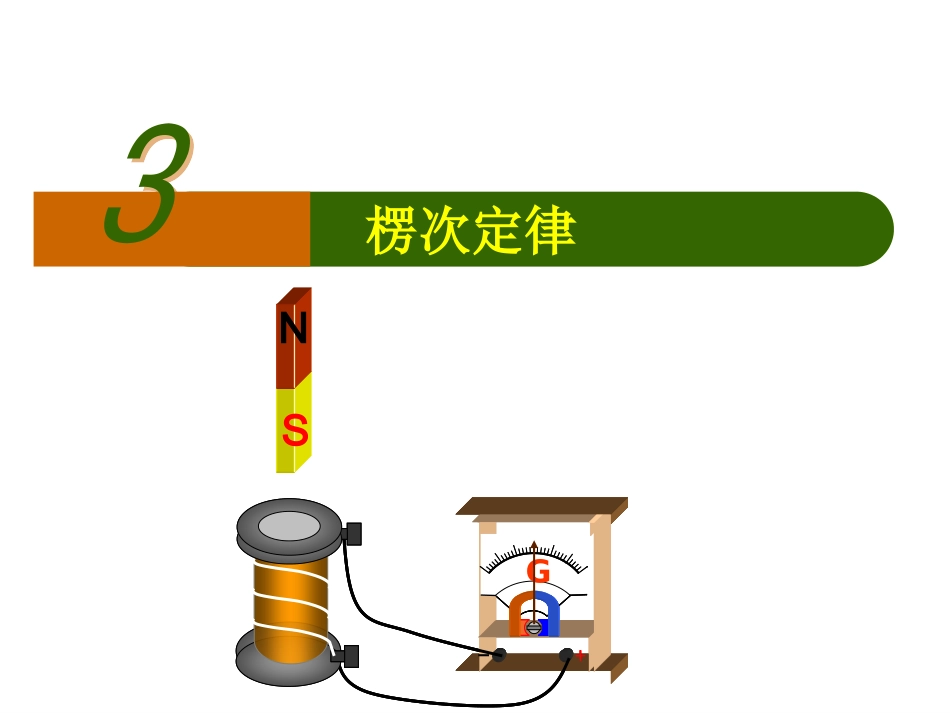

4.3楞次定律VIP免费

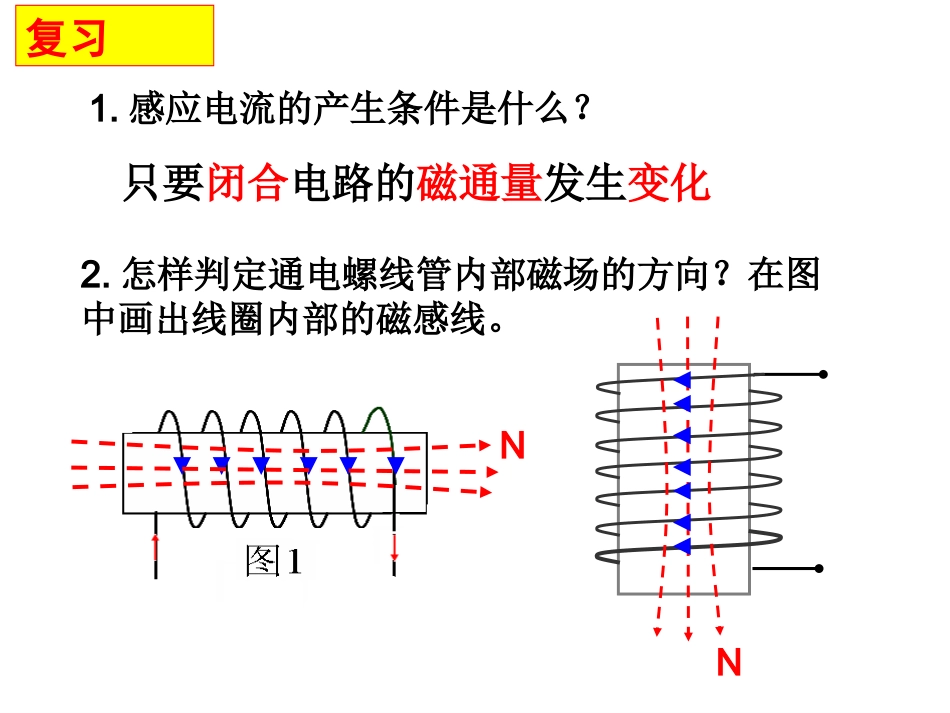

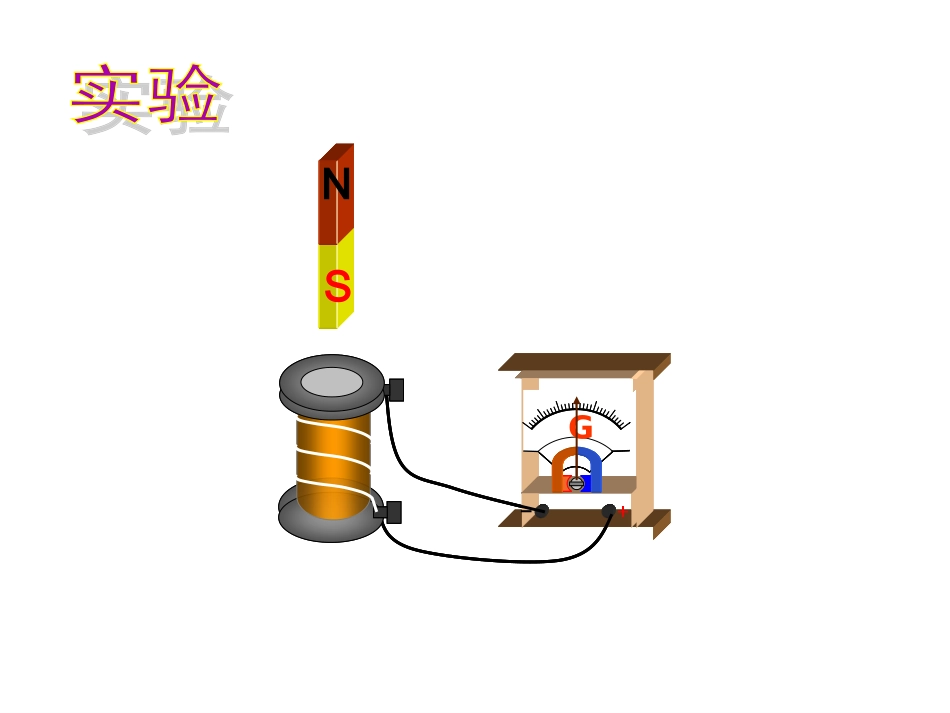

33楞次定律+G+G+G+GNSNS复习2.怎样判定通电螺线管内部磁场的方向？在图中画出线圈内部的磁感线。1.感应电流的产生条件是什么？只要闭合电路的磁通量发生变化NN+G+G+G+GNSNS由实验，你可以总结出感应电流的方向由什么因素决定吗?上面的实验用简单的图表示为：可以根据图示概括出感应电流的方向与磁通量变化的关系吗?很难！很难！是否可以通过一个中介——感应电流的磁场来描述感应电流与磁通量变化的关系?N极插入N极拔出S极插入S极拔出示意图原磁场方向原磁场的磁通量变化感应电流方向(俯视）感应电流的磁场方向向下减小顺时针向下向上向上减小顺时针逆时针向下向上增加S向下增加逆时针向上增反减同NGGNGSG感应电流的磁场总要阻碍引起感应电流的磁通量的变化楞次楞次一、楞次定律1．内容：感应电流具有这样的方向，即感应电流产生的磁场总要阻碍引起感应电流的磁通量的变化．2．具体含义：(1)从磁通量变化的角度来看，感应电流的效果总是要阻碍原来磁通量(即引起感应电流的磁通量)的变化．(2)从导体和磁体相对运动的角度来看，感应电流的效果总是要阻碍它们之间的相对运动．总之，感应电流的效果总是要反抗引起感应电流的原因．二、对楞次定律的理解1．定律中有两个磁场——原磁场甲和感应电流产生的磁场乙，两者的关系为：甲的变化引起乙，乙阻碍甲发生变化．2．“阻碍”不等于“阻止”，它只延滞原磁通量的变化而不是使磁通量停止变化．“阻碍”不仅有“反抗”的含义，还有“补偿”的含义，即反抗磁通量的增加，补偿磁通量的减少．3．注意：定律中“引起感应电流的磁通量”不能简单地理解为原磁通量，应为产生电磁感应回路的“总磁通量”．明明确确研研究究对对象象原磁通原磁通量变化量变化??原磁场原磁场方向方向??楞次定律楞次定律感应电流感应电流磁场方向磁场方向感应电感应电流方向流方向安培定则安培定则三、楞次定律的应用法拉第最初发现电磁感应现象的实验如图所示，软铁环上绕有M、N两个线圈，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向?MN感I感“减同”S开MN法拉第最初发现电磁感应现象的实验如图所示，软铁环上绕有M、N两个线圈，当M线圈电路中的开关断开的瞬间，线圈N中的感应电流沿什么方向?如图,当线圈远离通电导线而去时，线圈中感应电流的方向如何？IABCD远离原磁场方向穿过回路磁通量的变化感应电流磁场方向感应电流方向向里减少向里A-C-D-B“减同”根据楞次定律可知感应电流的磁场一定()A．阻碍引起感应电流的磁通量B．与引起感应电流的磁场反向C．阻碍引起感应电流的磁通量的变化D．与引起感应电流的磁场方向相同C下图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流.各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中表示正确的是()NNNNABCDCD用如图所示的实验装置研究电磁感应现象。当有电流从电流表的正极流入时，指针向右偏转。下列说法哪些是正确的（）A．当把磁铁N极向下插入线圈时，电流表指针向左偏转B．保持磁铁在线圈中静止，电流表指针不发生偏转C．磁铁插入线圈后，将磁铁和线圈一起以同一速度向上运动，电流表指针向左偏转D．当把磁铁N极从线圈中拔出时，电流表指针向右偏转－＋NSABD如图所示，闭合金属圆环垂直于磁场方向放置在匀强磁场中，将它从匀强磁场中匀速拉出，以下列说法正确的是()A．向左或向右拉出时，环中的感应电流的方向相同B．向左或向右拉出时，环中的感应电流的方向相反C．向左或向右拉出时，环中的感应电流的方向都是沿顺时针方向D．向左或向右拉出时，环中的感应电流的方向都是沿逆时针方向AC如图所示,在长直载流导线附近有一个矩形线圈ABCD,线圈与导线始终在同一个平面内.线圈在导线的右侧平移时,其中产生了A→B→C→D→A方向的电流.请判断，线圈在向哪个方向移动?分析：分析：研究对象——矩形线圈由线圈中感应电流的方向，据右手螺旋定则可以判断感应电流磁场方向：楞次定律——原磁通量变化:线圈是向左移动的！原磁场的方向：向里向外增大“增反”ABSCDGABSCDGCDG如图...
