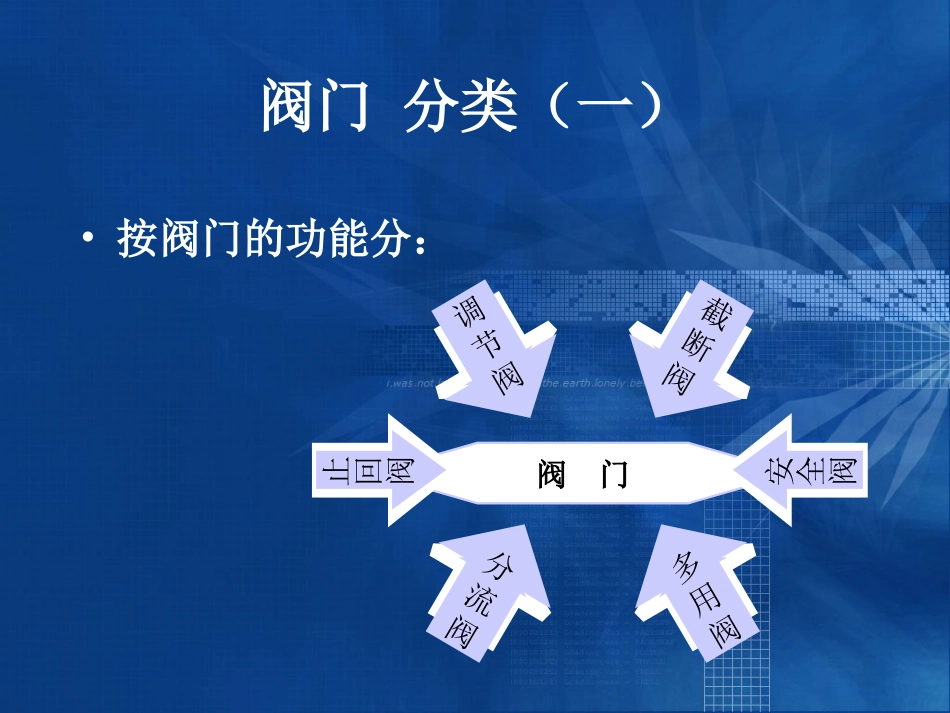

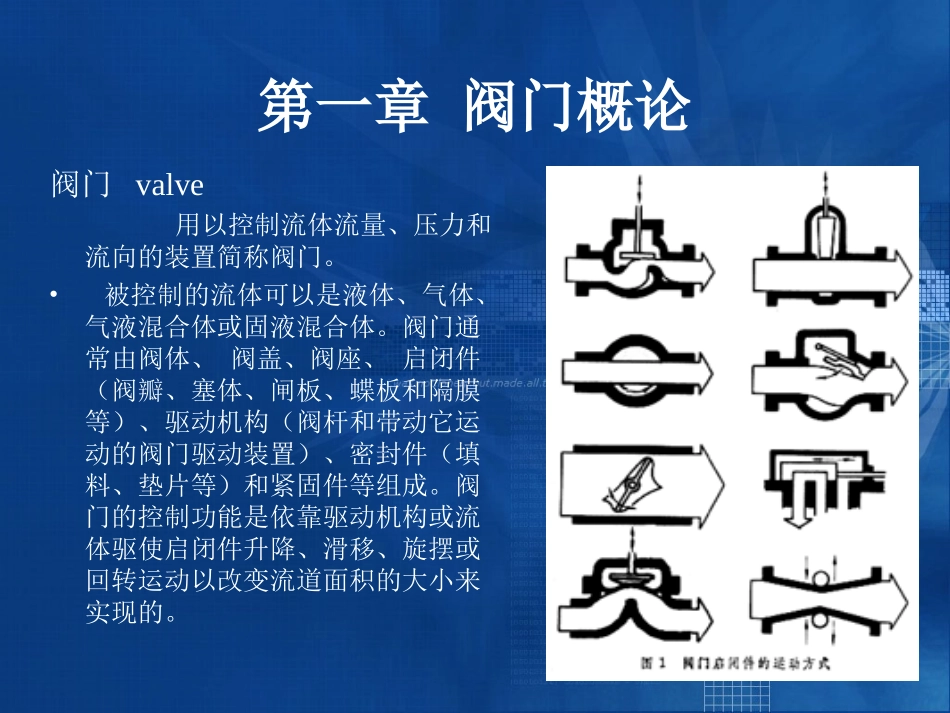

第一章阀门概论本章学习的目的•掌握阀门的作用、分类的基本方法；•了解阀门的主要参数；•了解阀门的基本性能、原理；•了解阀门的连接方式和法兰密封面的形式以及适用范围第一章阀门概论阀门valve用以控制流体流量、压力和流向的装置简称阀门。•被控制的流体可以是液体、气体、气液混合体或固液混合体。阀门通常由阀体、阀盖、阀座、启闭件（阀瓣、塞体、闸板、蝶板和隔膜等）、驱动机构（阀杆和带动它运动的阀门驱动装置）、密封件（填料、垫片等）和紧固件等组成。阀门的控制功能是依靠驱动机构或流体驱使启闭件升降、滑移、旋摆或回转运动以改变流道面积的大小来实现的。阀门分类（一）•按阀门的功能分：阀门多用阀调节阀安全阀止回阀分流阀截断阀阀门分类（二）•按阀门公称压力•高压阀,PN=10～80兆帕低压阀,PN≤1.6兆帕；•超高压阀,PN≥100兆帕阀门真空阀，公称压力小于标准大气压1)中压阀,PN=2.5～6.4兆帕；阀门分类（三）•按阀门使用温度分高温阀，工作温度高于450℃•中温阀,工作温度为121～450℃•低温阀，工作温度低于-30℃常温阀，工作温度为-30～120℃；阀门阀门的基本性能••调节性能•强度性能•流通性能•启闭性能阀门•密封性能（一）阀门大类介绍闸阀2.1闸阀gatevalve用闸板作启闭件并沿阀座轴线垂直方向移动，以实现启闭动作的阀门。闸阀的主要优点是流道通畅，流体阻力小，启闭扭矩小；主要缺点是密封面易擦伤，启闭时间较长，体形和重量较大。闸阀在管道上的应用很广泛,适于制造成大口径阀门。闸阀通常用于截断流体,不宜用于调节流量。因为当闸阀处于半开位置时，闸板会受流体冲蚀和冲击而使密封面破坏，还会产生振动和噪声。闸阀按闸板的结构不同分为楔式和平行式两类。（一）阀门大类介绍闸阀•楔式闸板有3种结构：•单闸板的结构较简单，但楔角的加工精度要求较高，易发生卡紧、擦伤现象；•双闸板的结构对楔角精度要求较低，闸板不易楔死，但结构较复杂；•弹性闸板兼有单闸板和双闸板的优点，能避免它们的缺点，因而应用较广泛。它的结构特点是在闸板的周边上有一道环形槽，使闸板具有适当的弹性。•平行式闸阀通常采用双闸板结构；特殊用途的闸阀，如长距离输油、输气的管道上用的大口径闸阀因清扫阀门和管道的需要而采用单闸板结构。（一）阀门大类介绍闸阀暗杆闸阀明杆闸阀（二）阀门大类介绍截止阀2.2截止阀globevalve•用阀瓣作启闭件并沿阀座轴线移动，以实现启闭动作的阀门。截止阀主要用于截断流体，在对调节性能要求不高的场合也可用于调节流量。截止阀是管道上常用的一种阀门。（二）阀门大类介绍截止阀•常见的截止阀阀体流道形式有直通式、直流式和直角式3种。直通式截止阀(图2直通式截止阀阀体流道)的流体阻力较大,因阀体形状近似球体，所以习称球形阀。为了减小流体阻力,。直流式多用于含固体颗粒或粘度大的流体。•直角式用于高、中压力的直角型管道。截止阀的密封面主要有平面和锥面两种。锥面密封的接触面宽度比平面密封的小，所需密封力小，密封性较易保证，启闭力也低得多，大多用于高压场合。为了减小启闭力,已研制出高压平衡式截止阀。它采用压力平衡式阀瓣。流体从阀瓣下部通过小孔进入阀瓣上部，（二）阀门大类介绍截止阀•截止阀的主要优点是：开启高度小（一般为阀座通孔直径的1/4）,因而开关较迅速；启闭过程中密封面间一般无相对滑动，故不易磨损擦伤；阀瓣和阀座的维修方便。缺点是启闭力和流体阻力较大，因此不能做得太大，一般中、低压截止阀的公称通径不大于250毫米,高压截止阀不大于150毫米。（三）阀门大类介绍止回阀2.3止回阀checkvalve•能自动阻止流体回流的阀门,又称单向阀。通常,流体在压力作下使阀门的阀瓣开启，并从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压力和本身重力的作用下自动地将通道关闭，阻止流体逆流。按阀瓣运动方式不同，止回阀主要分为升降式、旋启式和蝶式3类（二）阀门大类介绍止回阀•升降式止回阀的阀体多与截止阀阀体相似，它的流体阻力较大。这类止回阀为高压小口径，常采用圆球形阀瓣。旋启式止回阀对流体的阻力较小，一般适用于中小口径、低压大口径管道，常在...
