工装治具管理规范VIP免费

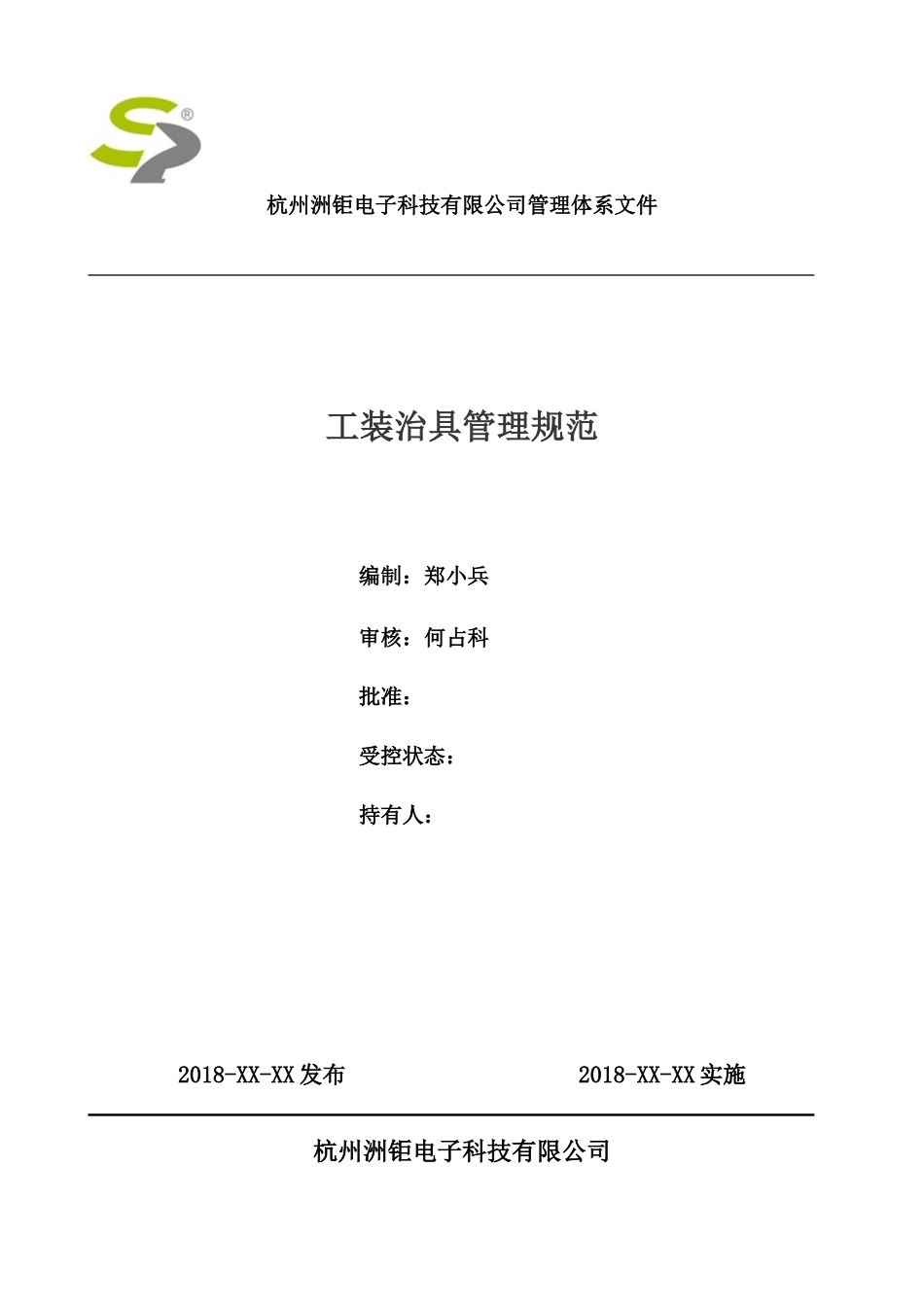

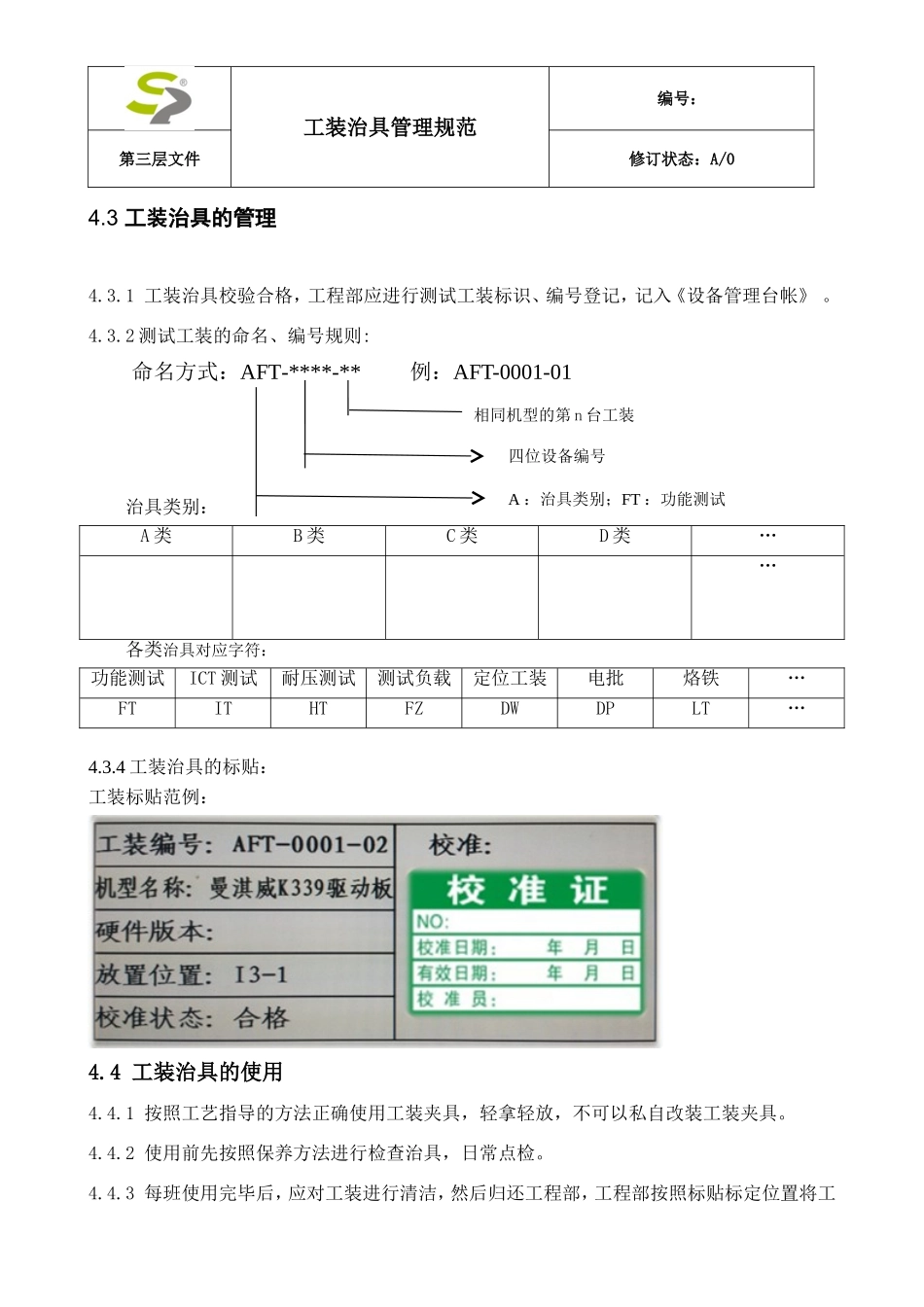

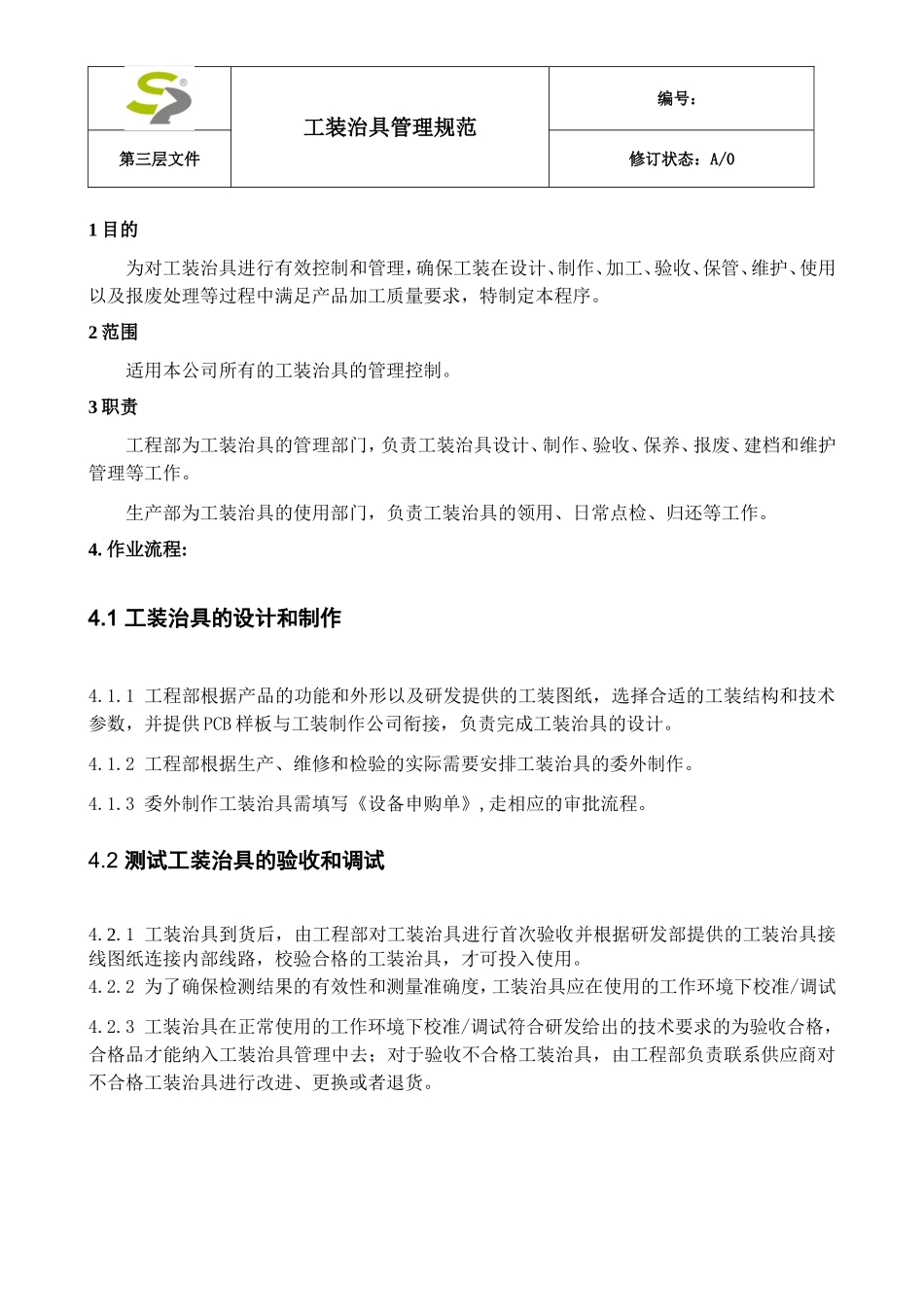

杭州洲钜电子科技有限公司管理体系文件工装治具管理规范编制：郑小兵审核：何占科批准：受控状态：持有人：2018-XX-XX发布2018-XX-XX实施杭州洲钜电子科技有限公司工装治具管理规范编号：第三层文件修订状态：A/01目的为对工装治具进行有效控制和管理，确保工装在设计、制作、加工、验收、保管、维护、使用以及报废处理等过程中满足产品加工质量要求，特制定本程序。2范围适用本公司所有的工装治具的管理控制。3职责工程部为工装治具的管理部门，负责工装治具设计、制作、验收、保养、报废、建档和维护管理等工作。生产部为工装治具的使用部门，负责工装治具的领用、日常点检、归还等工作。4.作业流程:4.1工装治具的设计和制作4.1.1工程部根据产品的功能和外形以及研发提供的工装图纸，选择合适的工装结构和技术参数，并提供PCB样板与工装制作公司衔接，负责完成工装治具的设计。4.1.2工程部根据生产、维修和检验的实际需要安排工装治具的委外制作。4.1.3委外制作工装治具需填写《设备申购单》,走相应的审批流程。4.2测试工装治具的验收和调试4.2.1工装治具到货后，由工程部对工装治具进行首次验收并根据研发部提供的工装治具接线图纸连接内部线路，校验合格的工装治具，才可投入使用。4.2.2为了确保检测结果的有效性和测量准确度，工装治具应在使用的工作环境下校准/调试4.2.3工装治具在正常使用的工作环境下校准/调试符合研发给出的技术要求的为验收合格，合格品才能纳入工装治具管理中去；对于验收不合格工装治具，由工程部负责联系供应商对不合格工装治具进行改进、更换或者退货。工装治具管理规范编号：第三层文件修订状态：A/04.3工装治具的管理4.3.1工装治具校验合格，工程部应进行测试工装标识、编号登记，记入《设备管理台帐》。4.3.2测试工装的命名、编号规则:命名方式：AFT-****-**例：AFT-0001-01治具类别：A类B类C类D类……各类治具对应字符：功能测试ICT测试耐压测试测试负载定位工装电批烙铁…FTITHTFZDWDPLT…4.3.4工装治具的标贴：工装标贴范例：4.4工装治具的使用4.4.1按照工艺指导的方法正确使用工装夹具，轻拿轻放，不可以私自改装工装夹具。4.4.2使用前先按照保养方法进行检查治具，日常点检。4.4.3每班使用完毕后，应对工装进行清洁，然后归还工程部，工程部按照标贴标定位置将工相同机型的第n台工装四位设备编号A：治具类别；FT：功能测试工装治具管理规范编号：第三层文件修订状态：A/0装治具摆放整齐。4.5工装治具的保养和维护4.5.1工装治具保养由操作人员和设备工程人员进行，操作人员负责使用过程中的日常保养设备工程人员负责月点检保养。4.5.2每班检查夹具外观是否良好。4.5.3每班检查工装夹具探针弹簧性能是否正常。4.5.4每班检查各连接线焊点是否结实，不松脱。4.5.5交接班时必须保证工装夹具的外观、性能的完好。4.6工装治具的校准4.6.1测试工装的校准周期为一年，由工程部对测试工装进行周期校准/测试，并填写《测试工装校准记录》。4.6.2校准人根据校准/测试的结果，在测试工装上贴标识（合格、准用/限用、停用标贴）以表明其状态。4.6.3任何部门和个人不得在工作岗位上使用无合格证或超过校准周期以及校准不合格的测试工装。4.6.4测试工装在搬运和封存期间，应保证准确度和适用性完好，启用前应重新校准。4.7工装治具的闲置和报废4.7.1对闲置的工装治具，工程部通过《设备封存/报废/降级/改装申请单》，负责改装或封存。A.改装后的工装治具按新工装进行验收、校准。B.封存后的工装治具，未经批准，任何人不得挪作他用。C.对无法改装、无法修复或修复后经校准/测试仍满足不了要求的工装治具，由工程部提出报废申请，填写《设施封存/报废/降级/改装申请单》，经工程部主管批准后，由工程部负责回收利用。5．相关记录《设备申购单》《设备管理台账》《测试工装校准记录》工装治具管理规范编号：第三层文件修订状态：A/0《测试工装检点表》《设备封存/报废/降级/改装申请单》修改历史记录版本号文件更改申请单号修改人修改部门主要修改内容实施日期A——————新发行B
