低压开关柜装配工艺规范VIP免费

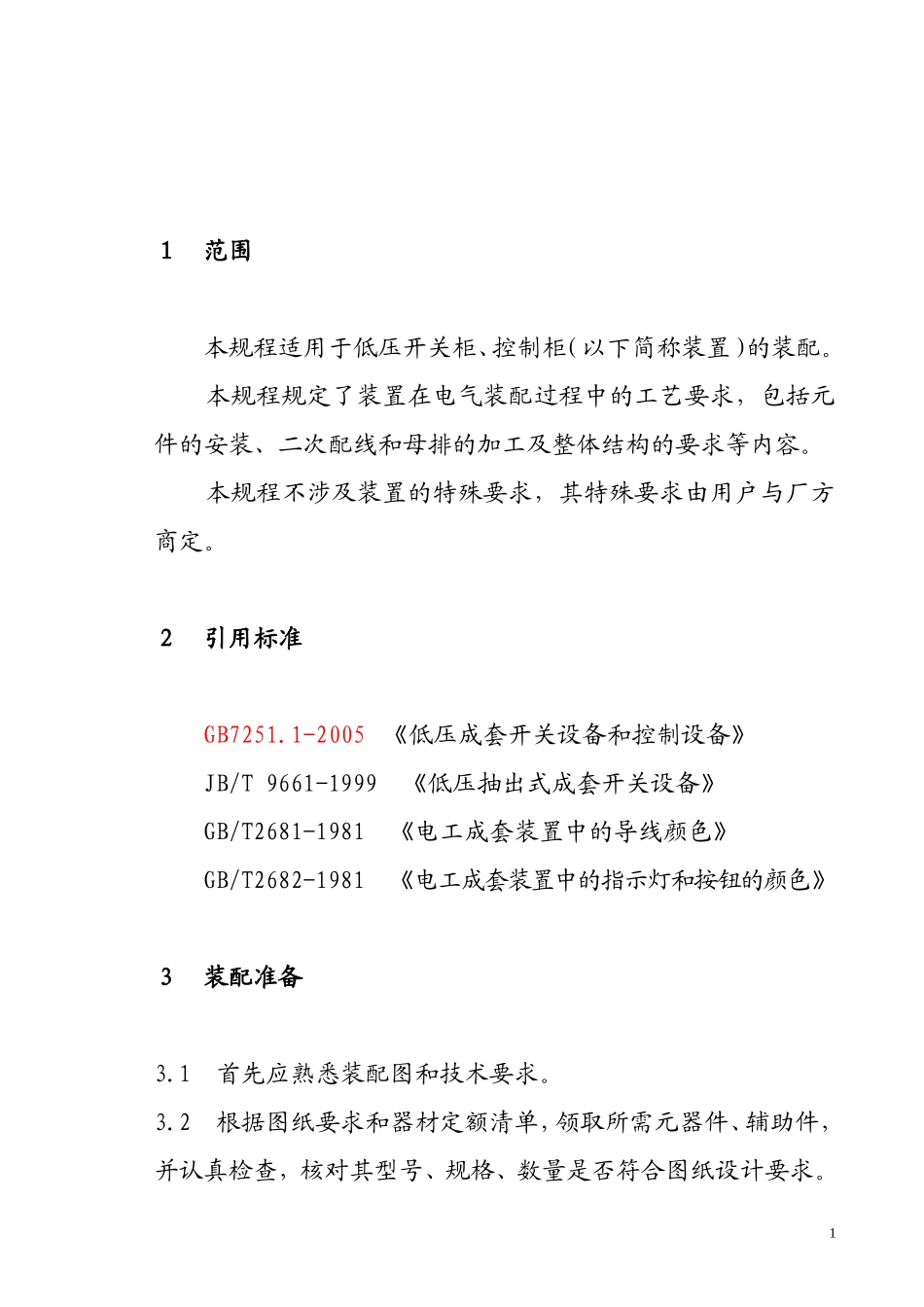

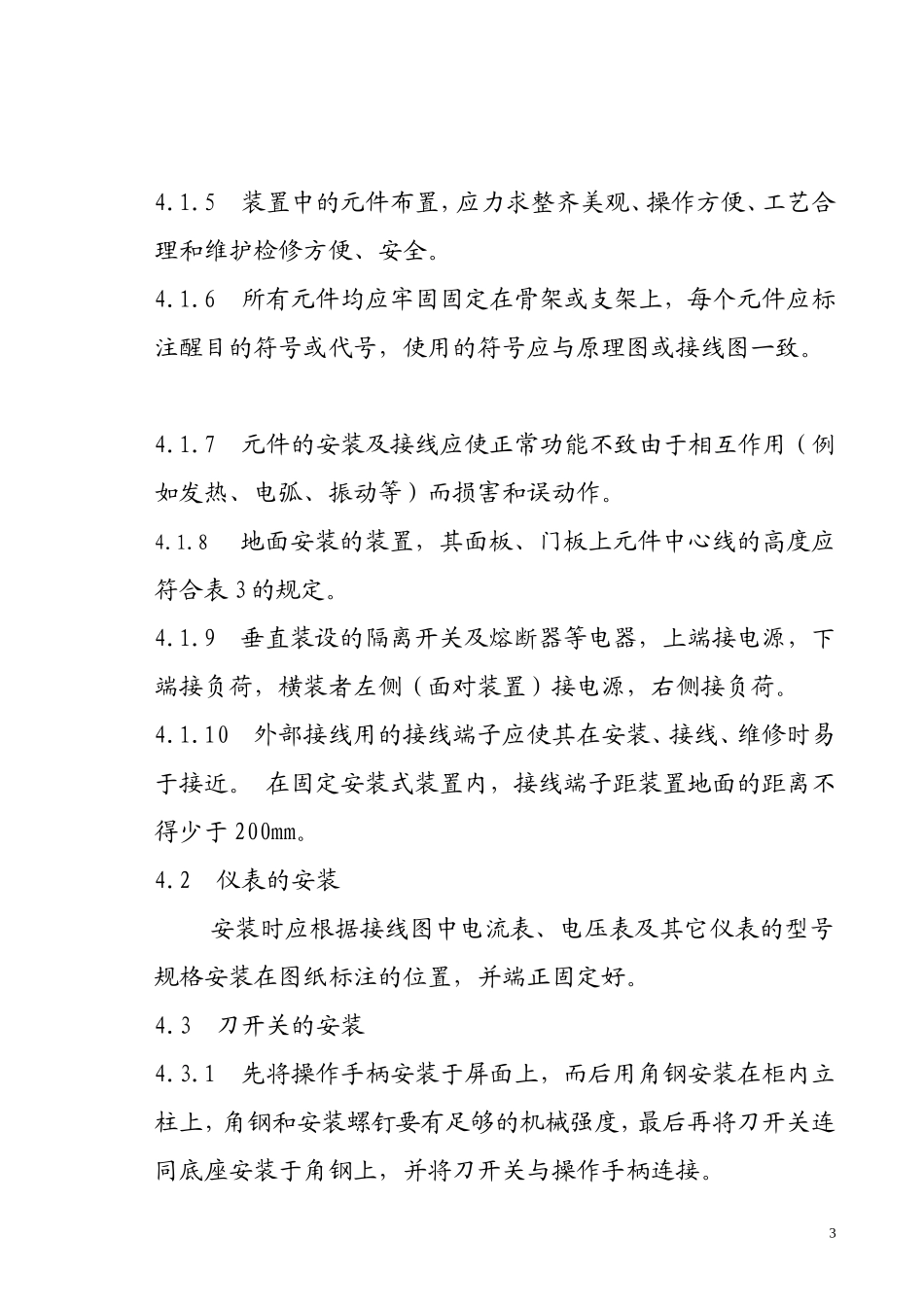

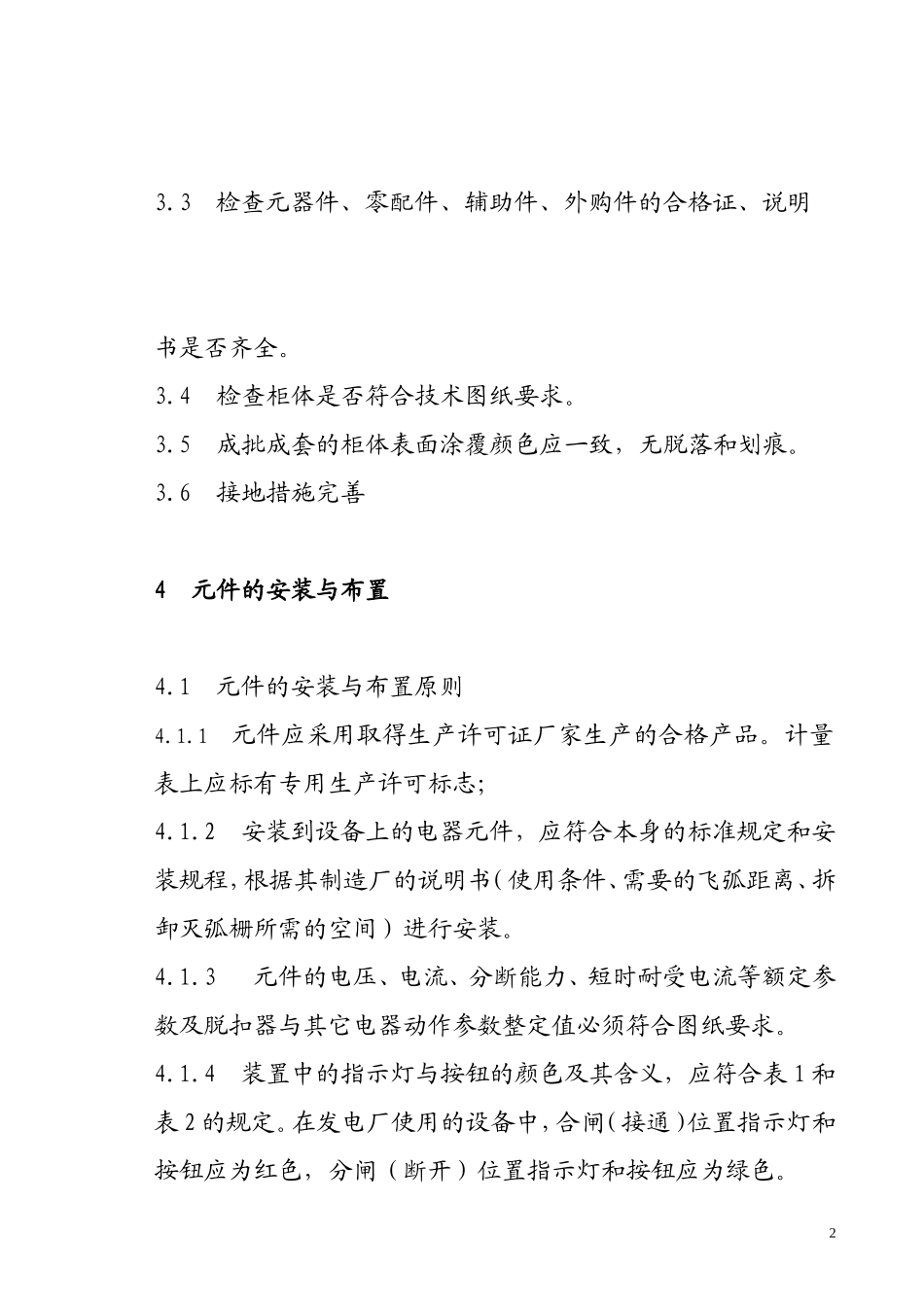

１范围本规程适用于低压开关柜、控制柜（以下简称装置）的装配。本规程规定了装置在电气装配过程中的工艺要求，包括元件的安装、二次配线和母排的加工及整体结构的要求等内容。本规程不涉及装置的特殊要求，其特殊要求由用户与厂方商定。２引用标准GB7251.1-2005《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》GB/T2681-1981《电工成套装置中的导线颜色》GB/T2682-1981《电工成套装置中的指示灯和按钮的颜色》３装配准备3.1首先应熟悉装配图和技术要求。3.2根据图纸要求和器材定额清单，领取所需元器件、辅助件，并认真检查，核对其型号、规格、数量是否符合图纸设计要求。13.3检查元器件、零配件、辅助件、外购件的合格证、说明书是否齐全。3.4检查柜体是否符合技术图纸要求。3.5成批成套的柜体表面涂覆颜色应一致，无脱落和划痕。3.6接地措施完善4元件的安装与布置4.1元件的安装与布置原则4.1.1元件应采用取得生产许可证厂家生产的合格产品。计量表上应标有专用生产许可标志；4.1.2安装到设备上的电器元件，应符合本身的标准规定和安装规程，根据其制造厂的说明书（使用条件、需要的飞弧距离、拆卸灭弧栅所需的空间）进行安装。4.1.3元件的电压、电流、分断能力、短时耐受电流等额定参数及脱扣器与其它电器动作参数整定值必须符合图纸要求。4.1.4装置中的指示灯与按钮的颜色及其含义，应符合表1和表2的规定。在发电厂使用的设备中，合闸（接通）位置指示灯和按钮应为红色，分闸（断开）位置指示灯和按钮应为绿色。24.1.5装置中的元件布置，应力求整齐美观、操作方便、工艺合理和维护检修方便、安全。4.1.6所有元件均应牢固固定在骨架或支架上，每个元件应标注醒目的符号或代号，使用的符号应与原理图或接线图一致。4.1.7元件的安装及接线应使正常功能不致由于相互作用（例如发热、电弧、振动等）而损害和误动作。4.1.8地面安装的装置，其面板、门板上元件中心线的高度应符合表3的规定。4.1.9垂直装设的隔离开关及熔断器等电器，上端接电源，下端接负荷，横装者左侧（面对装置）接电源，右侧接负荷。4.1.10外部接线用的接线端子应使其在安装、接线、维修时易于接近。在固定安装式装置内，接线端子距装置地面的距离不得少于200mm。4.2仪表的安装安装时应根据接线图中电流表、电压表及其它仪表的型号规格安装在图纸标注的位置，并端正固定好。4.3刀开关的安装4.3.1先将操作手柄安装于屏面上，而后用角钢安装在柜内立柱上，角钢和安装螺钉要有足够的机械强度，最后再将刀开关连同底座安装于角钢上，并将刀开关与操作手柄连接。34.3.2调整连接螺母，使手柄在合闸位置动触头平行地进入静触头，并保证动触头至少要有4/5进入静触头。4.3.3调整后的三相刀片同期性误差不得超过3mm，剩余行程应在1.5-2.5mm范围内,刀片的分、合(或打开角)距离应符合说明书规定。4.3.4开关调整后应将灭弧罩装好，在操作时刀片不应与灭弧罩碰擦。4.3.5刀开关的触头以及连接母线都必须保持良好的接触。表1指示灯的颜色及其含义颜色含义说明举例红危险或告急有危险或须立即采取行动润滑系统失压温度已超（安全）极限因保护器件动作而停机有触及带电或运动部件的危险黄注意情况有变化或即将发生变化温度或压力异常当仅能承受允许的短时过载4绿安全正常或允许运行冷风通风正常自动控制系统运行正常电机准备启动蓝按需要指定除红、黄、绿三色之外的任何指定含义遥控指示选择开关在“设定”位置白无特定含义任何用意例如：不能确切的用红、绿、黄时，以及用作“执行”时表2按钮的颜色及其含义颜色含义举例红处理事故紧急停机扑灭燃烧停止或断电正常停机停止一台或多台电动机装置的局部停机切断一个开关停止或断电功能的复位5黄参与防止意外情况避免不需要的变化（事故）绿起动或通电正常启动起动一台或多台电动机接通一个开关装置蓝上列颜色未包括的任何指定含义除红、黄、绿之外的任何含义黑灰白无特定含义除“停止”或“断电”按扭外的任何功能表3元件的安装高度元件名称安装高度(m)指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按扭0.6-2.0紧急操作件0.8-1.64.4框架式断路器（ME...
