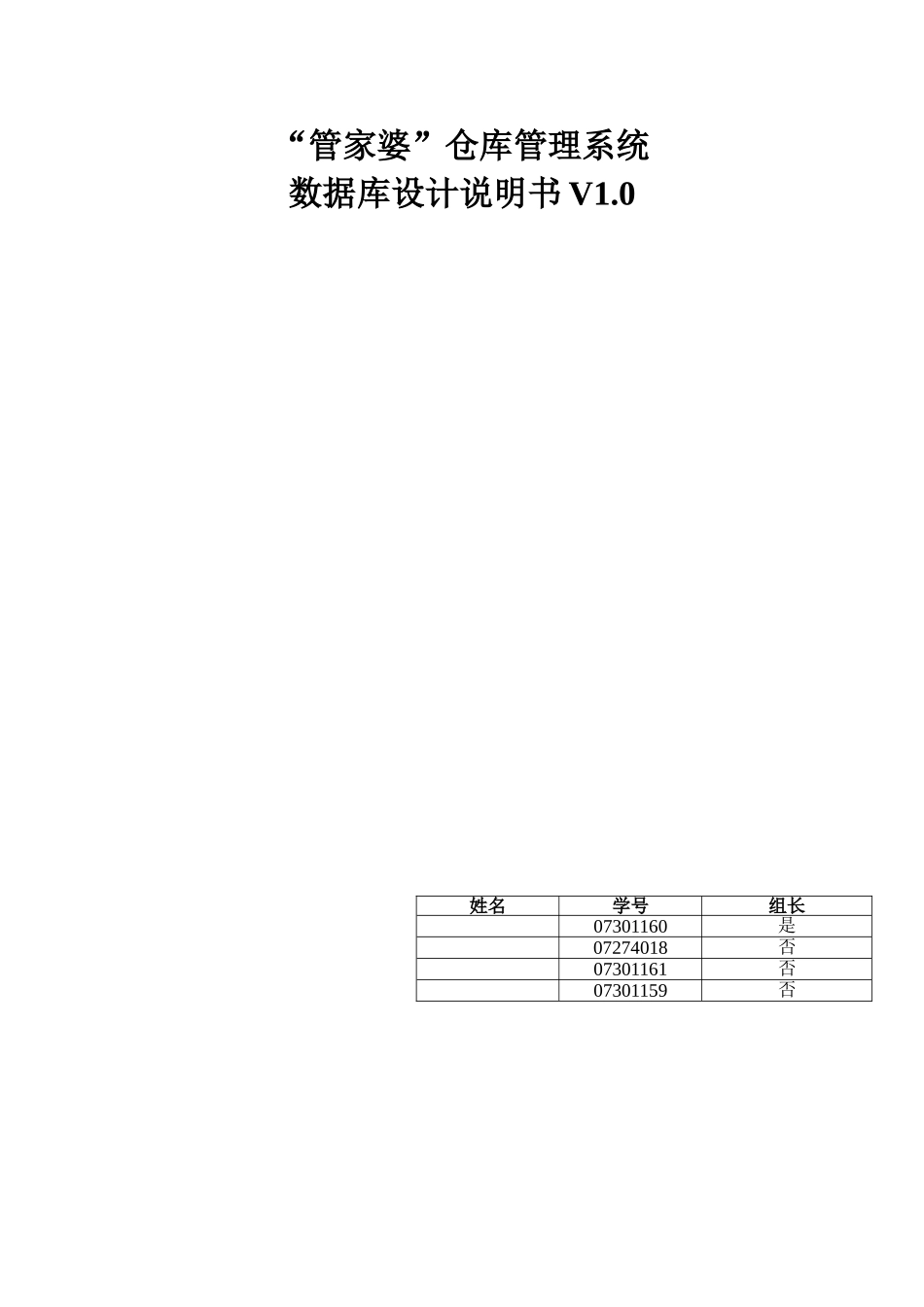

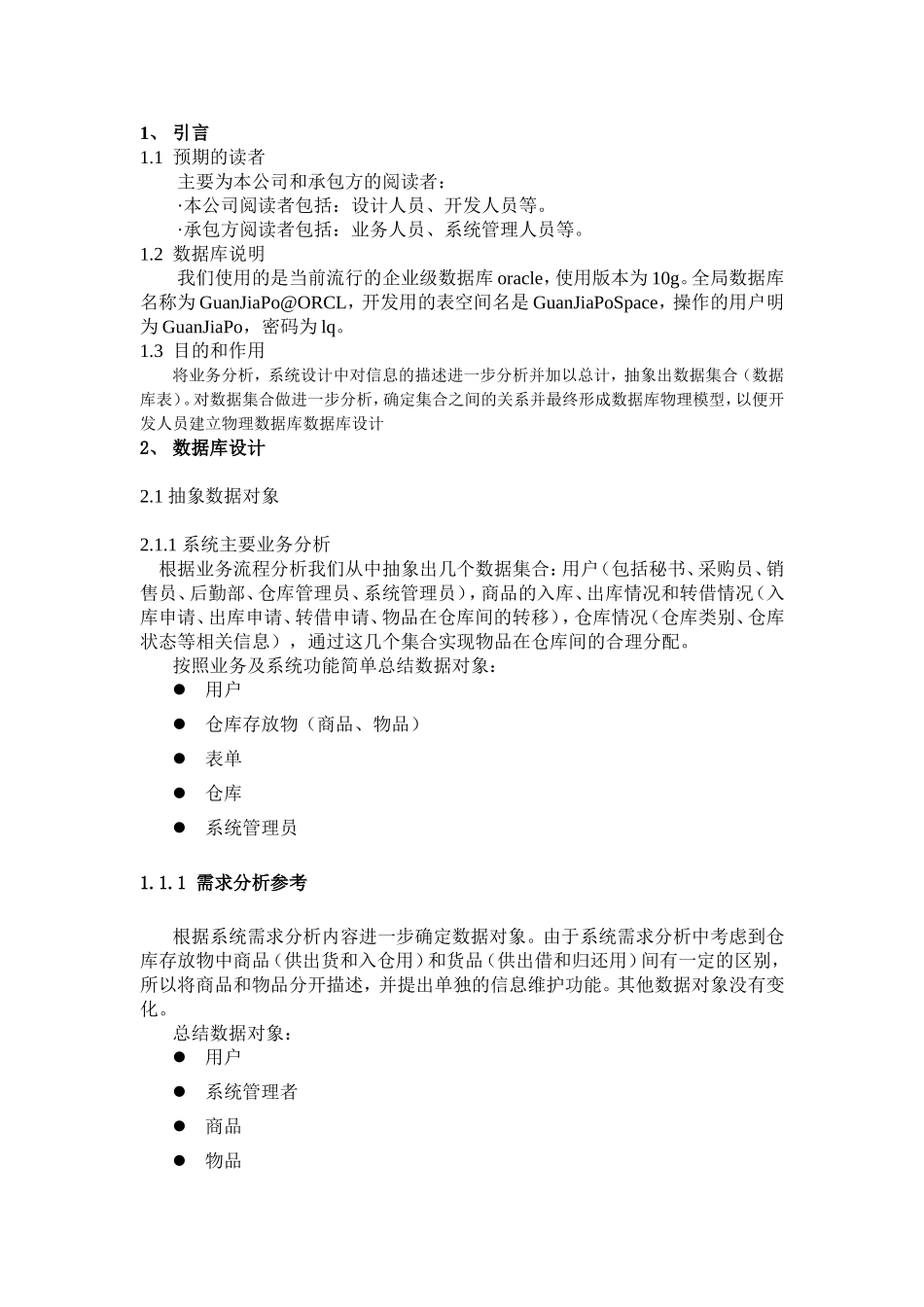

“管家婆”仓库管理系统数据库设计说明书V1.0姓名学号组长07301160是07274018否07301161否07301159否1、引言1.1预期的读者主要为本公司和承包方的阅读者：·本公司阅读者包括：设计人员、开发人员等。·承包方阅读者包括：业务人员、系统管理人员等。1.2数据库说明我们使用的是当前流行的企业级数据库oracle，使用版本为10g。全局数据库名称为GuanJiaPo@ORCL，开发用的表空间名是GuanJiaPoSpace，操作的用户明为GuanJiaPo，密码为lq。1.3目的和作用将业务分析，系统设计中对信息的描述进一步分析并加以总计，抽象出数据集合（数据库表）。对数据集合做进一步分析，确定集合之间的关系并最终形成数据库物理模型，以便开发人员建立物理数据库数据库设计2、数据库设计2.1抽象数据对象2.1.1系统主要业务分析根据业务流程分析我们从中抽象出几个数据集合：用户（包括秘书、采购员、销售员、后勤部、仓库管理员、系统管理员），商品的入库、出库情况和转借情况（入库申请、出库申请、转借申请、物品在仓库间的转移），仓库情况（仓库类别、仓库状态等相关信息），通过这几个集合实现物品在仓库间的合理分配。按照业务及系统功能简单总结数据对象：用户仓库存放物（商品、物品）表单仓库系统管理员1.1.1需求分析参考根据系统需求分析内容进一步确定数据对象。由于系统需求分析中考虑到仓库存放物中商品（供出货和入仓用）和货品（供出借和归还用）间有一定的区别，所以将商品和物品分开描述，并提出单独的信息维护功能。其他数据对象没有变化。总结数据对象：用户系统管理者商品物品表单仓库1.2数据库物理结构设计根据系统的分布式部署设计，数据库将部署到一部独立的计算机中。根据前期的分析，系统将有大量的数据存放入数据库。预留数据库空间500m，日增长约3m，日志空间1G，日增长5m。1.3数据库逻辑设计1.3.1数据库设计命名规范1，表名命名规则多对多生成的关系表如果没有太多的实际意义，名字是两个相关实体名字中间加入‘_’后构成。例如User_UserClass。（如有特殊意义，按其特殊意义填写）2，表项命名规则代表表名的单词或单词简写作为字段名的开头，命名中其他的单词或简写间用‘_’间隔，如用户表的主键字段为U_ID命名。1.3.2数据库表名汇总表2-1数据库表数据库表名中文名文字说明Admin系统管理员保存系统管理员的信息IO_Form出库入库申请申请表单与货物的关系Form申请表单保存出库入库订单User用户保存用户的基本信息User-Class用户-用户类型用户与用户类型的关系User_Class用户类型保存用户职位Return_Borrow借入归还表申请表单与物品的关系things物品保存物品的信息（用于转借）Things_Store物品-仓库物品与仓库间的关系store仓库保存仓库信息Product_Store货物-仓库货物与仓库的关系goods货品保存货物信息1.3.3数据库表结构设计1.3.3.1逻辑表结构系统管理员：admin表2-2admin表项中文英文数据类型可否空初始值说明编号A_IDNumber否主键，流水自增姓名A_NameVariablecharacters(100)否联系方式A_ConnVariablecharacters(20)否账号A_AccountVariablecharacters(100)否密码end_timeVariablecharacters(50)否出库入库申请（IO_Form）表2-3IO_Form表项中文英文数据类型可否空初始值说明编号F_IDNumber否主键，外键货物编号G_IDNumber否主键，外键货物数量IO_NumberINT否申请表单(Form)表2-4申请Form表项中文英文数据类型可否空初始值说明编号F_IDNumber否主键，流水自增用户编号U_IDNumber否外键提交日期F_DateDate&Time否处理状态F_StateVariablecharacters(10)否值只有可能为：未处理，允许，拒绝，推迟等候处理结果F_ResultClob否申请内容F_TextClob否表单类型F_ClassVariablecharacters(20)否用户（User）表2-5user表项中文英文数据类型可否空初始值说明编号U_IDNumber否主键，流水自增姓名A_NameVariablecharacters(100)否联系方式A_ConnVariablecharacters(20)否账号A_AccountVariablecharacters(100)否密码A_PassVariablecharacters(50)否用户-用户类型（User_UserClass）表2-6User_Class表项中文英文数据类型可否空初始值说明编号U_IDNum...
