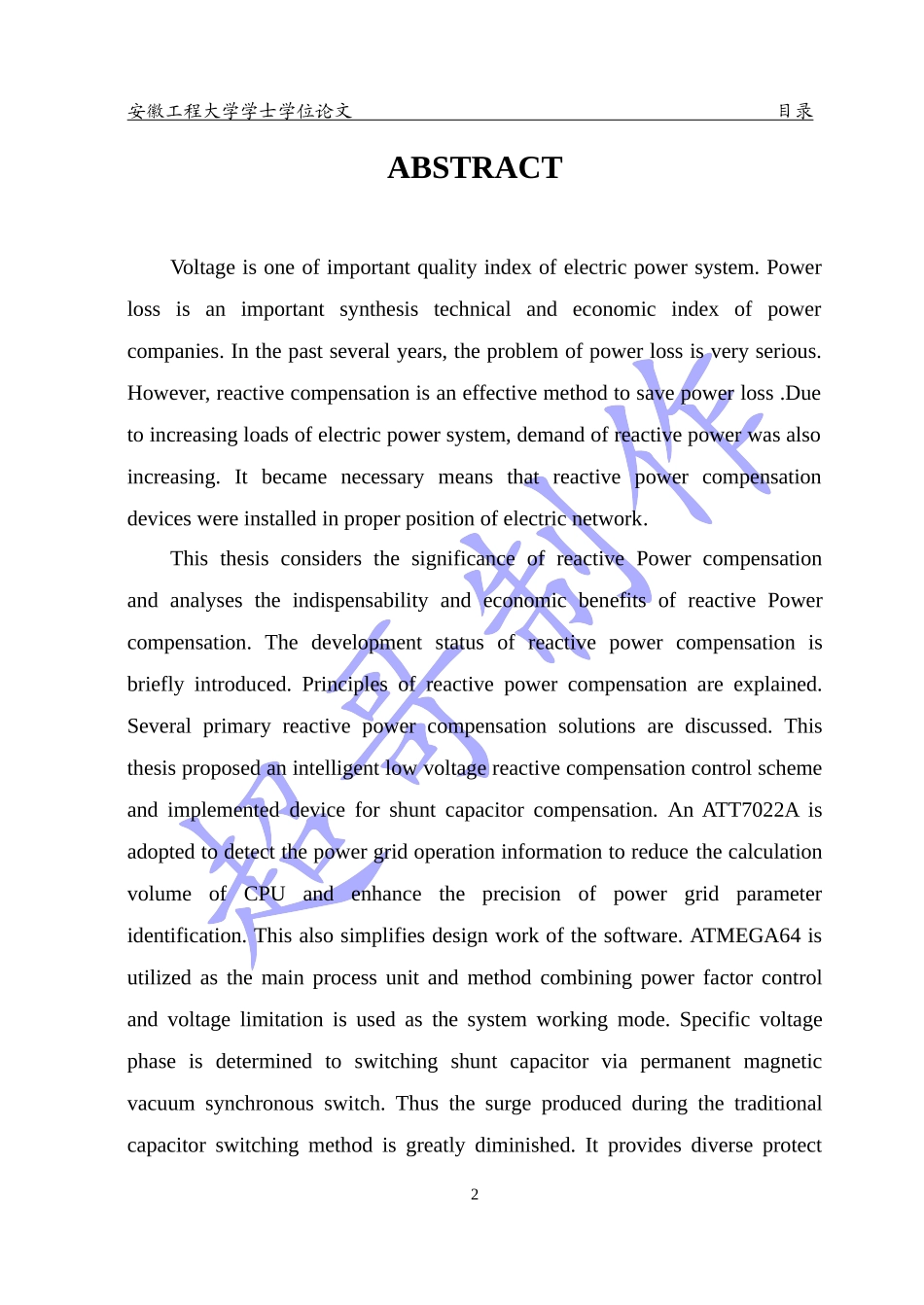

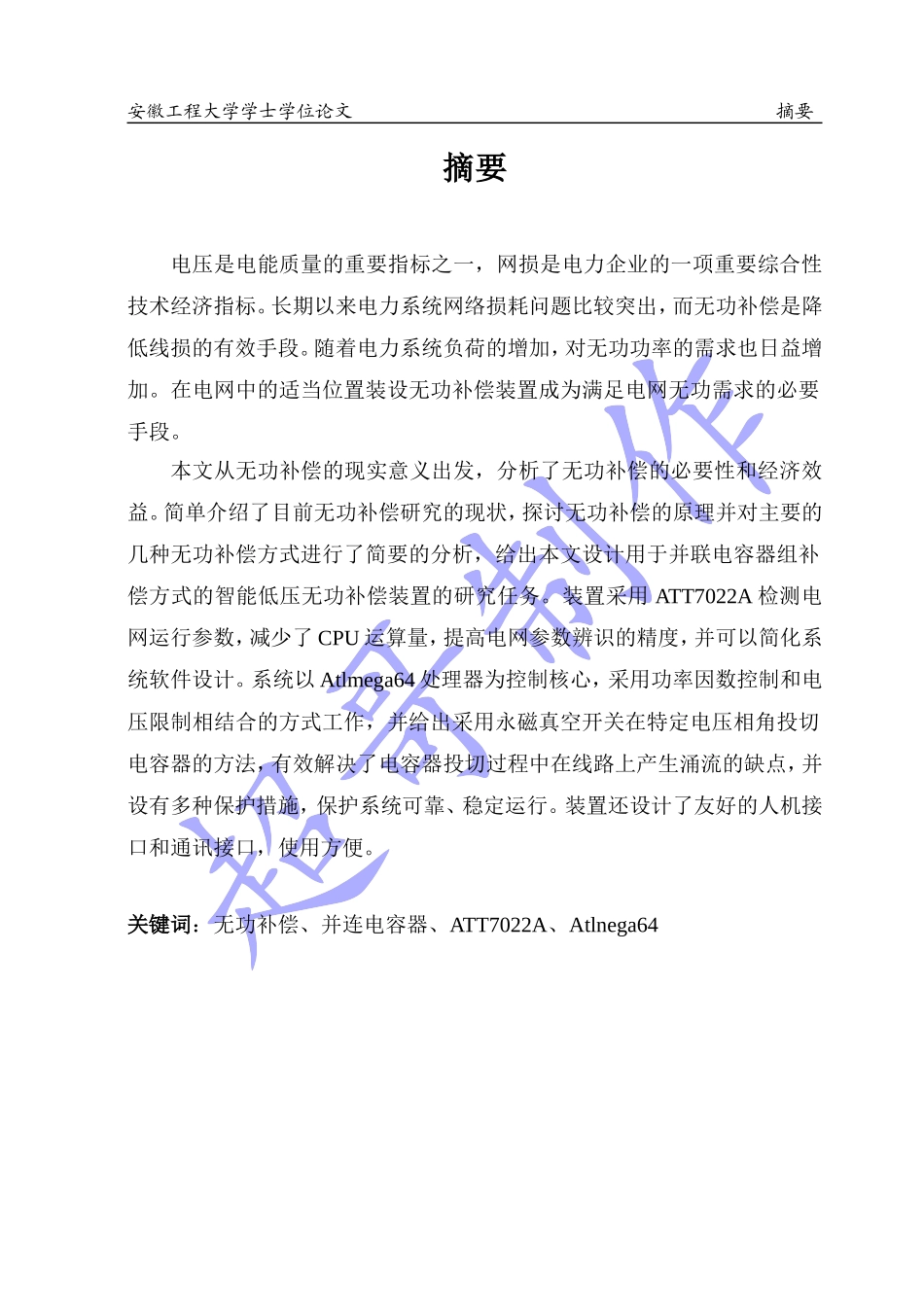

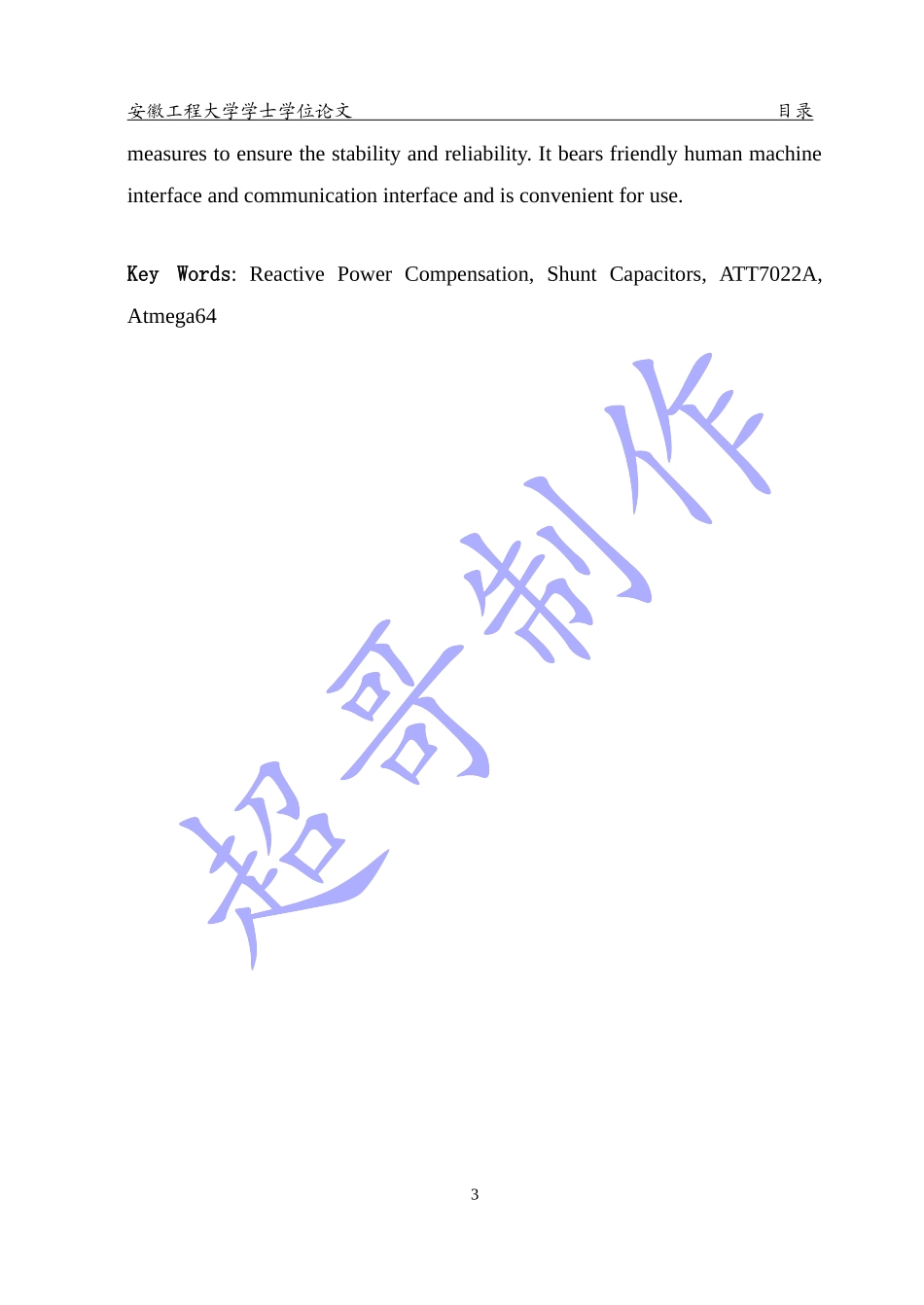

安徽工程大学学士学位论文摘要摘要电压是电能质量的重要指标之一，网损是电力企业的一项重要综合性技术经济指标。长期以来电力系统网络损耗问题比较突出，而无功补偿是降低线损的有效手段。随着电力系统负荷的增加，对无功功率的需求也日益增加。在电网中的适当位置装设无功补偿装置成为满足电网无功需求的必要手段。本文从无功补偿的现实意义出发，分析了无功补偿的必要性和经济效益。简单介绍了目前无功补偿研究的现状，探讨无功补偿的原理并对主要的几种无功补偿方式进行了简要的分析，给出本文设计用于并联电容器组补偿方式的智能低压无功补偿装置的研究任务。装置采用ATT7022A检测电网运行参数，减少了CPU运算量，提高电网参数辨识的精度，并可以简化系统软件设计。系统以Atlmega64处理器为控制核心，采用功率因数控制和电压限制相结合的方式工作，并给出采用永磁真空开关在特定电压相角投切电容器的方法，有效解决了电容器投切过程中在线路上产生涌流的缺点，并设有多种保护措施，保护系统可靠、稳定运行。装置还设计了友好的人机接口和通讯接口，使用方便。关键词：无功补偿、并连电容器、ATT7022A、Atlnega64安徽工程大学学士学位论文目录ABSTRACTVoltageisoneofimportantqualityindexofelectricpowersystem.Powerlossisanimportantsynthesistechnicalandeconomicindexofpowercompanies.Inthepastseveralyears,theproblemofpowerlossisveryserious.However,reactivecompensationisaneffectivemethodtosavepowerloss.Duetoincreasingloadsofelectricpowersystem,demandofreactivepowerwasalsoincreasing.Itbecamenecessarymeansthatreactivepowercompensationdeviceswereinstalledinproperpositionofelectricnetwork.ThisthesisconsidersthesignificanceofreactivePowercompensationandanalysestheindispensabilityandeconomicbenefitsofreactivePowercompensation.Thedevelopmentstatusofreactivepowercompensationisbrieflyintroduced.Principlesofreactivepowercompensationareexplained.Severalprimaryreactivepowercompensationsolutionsarediscussed.Thisthesisproposedanintelligentlowvoltagereactivecompensationcontrolschemeandimplementeddeviceforshuntcapacitorcompensation.AnATT7022AisadoptedtodetectthepowergridoperationinformationtoreducethecalculationvolumeofCPUandenhancetheprecisionofpowergridparameteridentification.Thisalsosimplifiesdesignworkofthesoftware.ATMEGA64isutilizedasthemainprocessunitandmethodcombiningpowerfactorcontrolandvoltagelimitationisusedasthesystemworkingmode.Specificvoltagephaseisdeterminedtoswitchingshuntcapacitorviapermanentmagneticvacuumsynchronousswitch.Thusthesurgeproducedduringthetraditionalcapacitorswitchingmethodisgreatlydiminished.Itprovidesdiverseprotect2安徽工程大学学士学位论文目录measurestoensurethestabilityandreliability.Itbearsfriendlyhumanmachineinterfaceandcommunicationinterfaceandisconvenientforuse.KeyWords:ReactivePowerCompensation,ShuntCapacitors,ATT7022A,Atmega643安徽工程大学学士学位论文目录目录1绪论................................................11.1课题背景................................................11.2课题研究的目的和意义....................................11.3无功补偿的历史与现状....................................31.4本文研究的主要内容......................................52无功补偿的基本理论..................................62.1交流电路的无功功率......................................62.2并联电容器补偿无功功率的原理............................82.4无功补偿容量的确定.....................................132.5无功补偿的经济效益.....................................143传统静止无功补偿装置................................163.1具有饱和电抗器的无功补偿器（SR）...................
