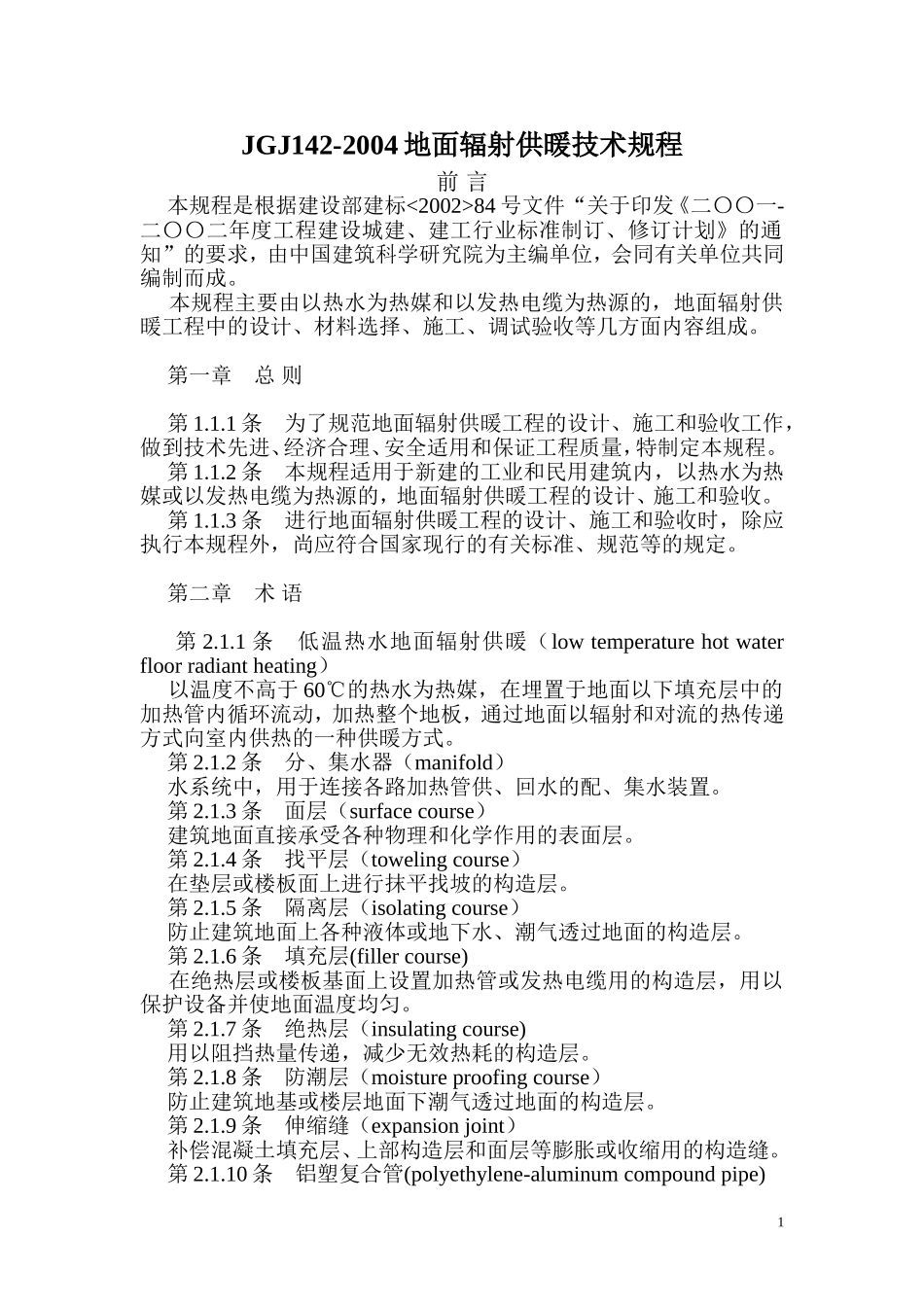

JGJ142-2004地面辐射供暖技术规程前言本规程是根据建设部建标<2002>84号文件“关于印发《二〇〇一-二〇〇二年度工程建设城建、建工行业标准制订、修订计划》的通知”的要求，由中国建筑科学研究院为主编单位，会同有关单位共同编制而成。本规程主要由以热水为热媒和以发热电缆为热源的，地面辐射供暖工程中的设计、材料选择、施工、调试验收等几方面内容组成。第一章总则第1.1.1条为了规范地面辐射供暖工程的设计、施工和验收工作，做到技术先进、经济合理、安全适用和保证工程质量，特制定本规程。第1.1.2条本规程适用于新建的工业和民用建筑内，以热水为热媒或以发热电缆为热源的，地面辐射供暖工程的设计、施工和验收。第1.1.3条进行地面辐射供暖工程的设计、施工和验收时，除应执行本规程外，尚应符合国家现行的有关标准、规范等的规定。第二章术语第2.1.1条低温热水地面辐射供暖（lowtemperaturehotwaterfloorradiantheating）以温度不高于60℃的热水为热媒，在埋置于地面以下填充层中的加热管内循环流动，加热整个地板，通过地面以辐射和对流的热传递方式向室内供热的一种供暖方式。第2.1.2条分、集水器（manifold）水系统中，用于连接各路加热管供、回水的配、集水装置。第2.1.3条面层（surfacecourse）建筑地面直接承受各种物理和化学作用的表面层。第2.1.4条找平层（towelingcourse）在垫层或楼板面上进行抹平找坡的构造层。第2.1.5条隔离层（isolatingcourse）防止建筑地面上各种液体或地下水、潮气透过地面的构造层。第2.1.6条填充层(fillercourse)在绝热层或楼板基面上设置加热管或发热电缆用的构造层，用以保护设备并使地面温度均匀。第2.1.7条绝热层（insulatingcourse)用以阻挡热量传递，减少无效热耗的构造层。第2.1.8条防潮层（moistureproofingcourse）防止建筑地基或楼层地面下潮气透过地面的构造层。第2.1.9条伸缩缝（expansionjoint）补偿混凝土填充层、上部构造层和面层等膨胀或收缩用的构造缝。第2.1.10条铝塑复合管(polyethylene-aluminumcompoundpipe)1内层和外层为交联聚乙烯或聚乙烯、中间层为增强铝管、层间采用专用热熔胶，通过挤出成型方法复合成一体的加热管。根据铝管焊接方法不同，分为搭接焊加对接焊两种形式，通常以XPAP或PAP标记。第2.1.11条聚丁烯管(polyebutylenepipe)由聚丁烯－1树脂添加适量助剂，经挤出成型的热塑性加热管，通常以PB标记。第2.1.12条交联聚乙烯管(crosslinkedpolyethylenepipe)以密度大于等于0.94g/cm3的聚乙烯或乙烯共聚物，添加适量助剂，通过化学的或物理的方法，使其线型的大分子交联成三维网状的大分子结构的加热管，通常以PE-X标记。按照交联方式的不同，可分为过氧化物交联聚乙烯（PE-Xa）、硅烷交联聚乙烯（PE-Xb）、电子束交联聚乙烯（PE-Xc）、偶氮交联聚乙烯（PE-Xd。）第2.1.13条无规共聚聚丙烯管(polypropylenerandomcopolymerpipe)以丙烯和适量乙烯的无规共聚物,添加适量助剂,经挤出成型的热塑性加热管。通常以PP-R标记。第2.1.14条嵌段共聚聚丙烯管(polypropyleneblockcopolymerpipe)以丙烯和乙烯嵌段共聚物,添加适量助剂,经挤出成型的热塑性加热管。通常以PP-B标记。第2.1.15条耐热聚乙烯管(polyethyleneofraisedtemperatureresistancepipe)以乙烯和辛烯共聚制成的线性中密度乙烯共聚物,添加适量助剂,经挤出成型的一种热塑性加热管。通常以PE-RT标记。第2.1.16条黑球温度（blackglobetemperature）由黑球温度计指示的温度数值，习惯上也称实感温度a。第2.1.17条发热电缆（Heatingcable）以供暖为目的、通电后能够发热的电缆，通常由发热导线、绝缘层、接地屏蔽层和外鞘等部分组成。第2.1.18条发热电缆地面辐射供暖（HeatingCablefloorradiantheating）将外表面允许工作温度上限为65℃的发热电缆埋设在地板中，以发热电缆为热源加热地板，以温控器控制室温或地板温度，实现地面辐射供暖的供暖方式。第2.1.19条发热导线（heatingconductor）发热电缆中将电能转换为热能的金属线。第2.1.20条绝缘层（Insulationofacable）发热导线之间或发热导线与接地屏蔽层之间的绝缘材料层。第2.1.21条接地屏蔽层（Scree...
