线切割加工原理VIP免费

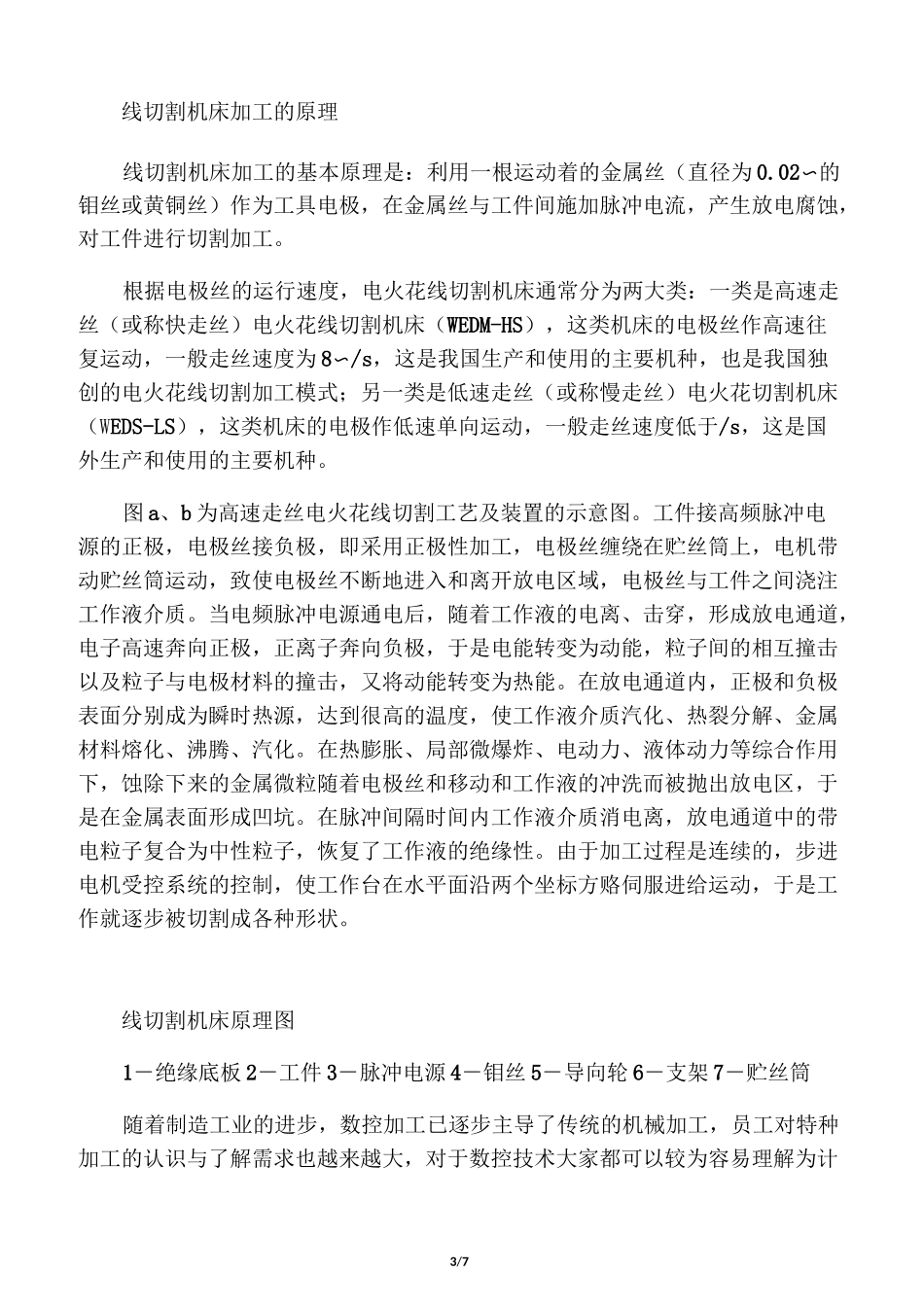

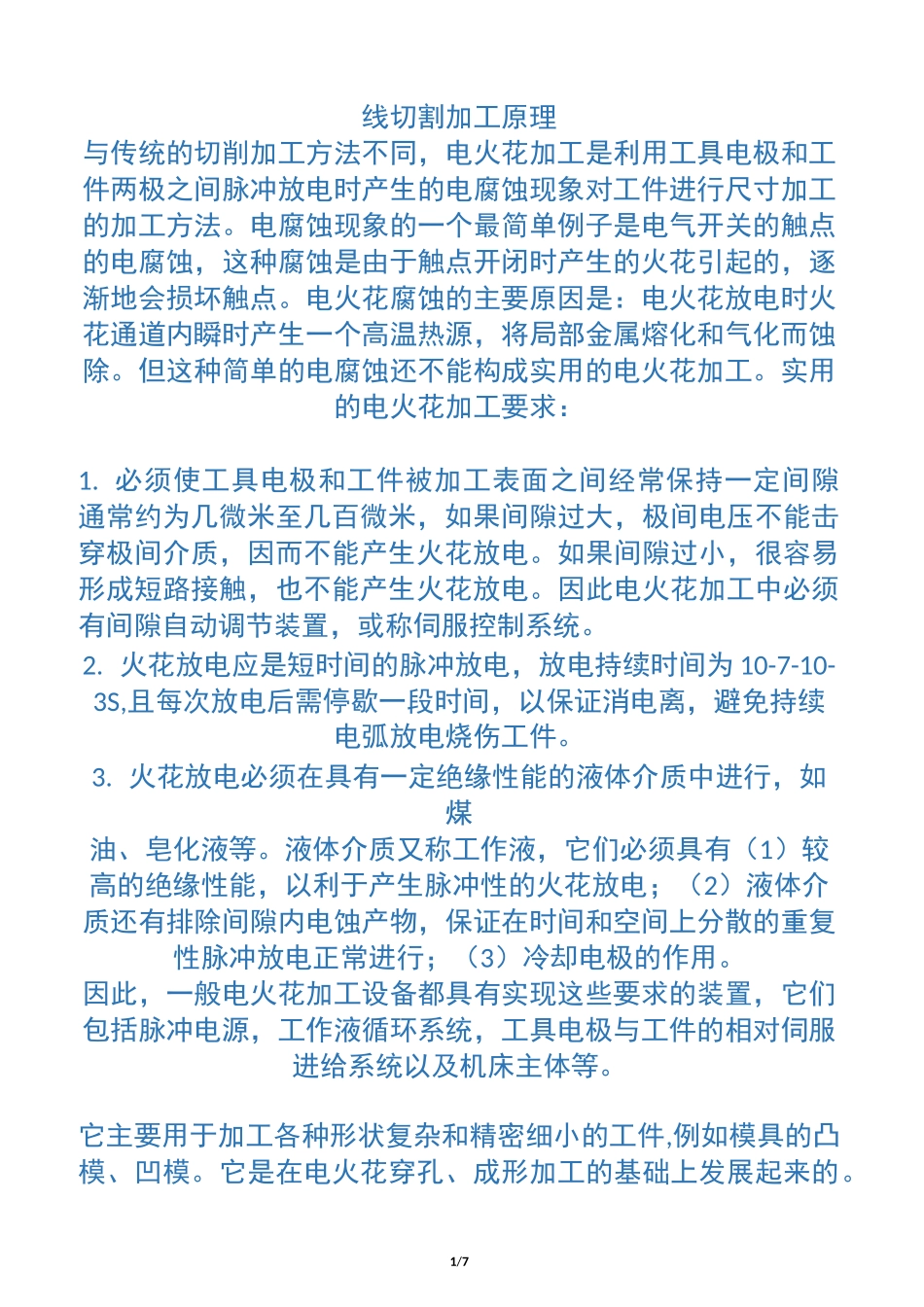

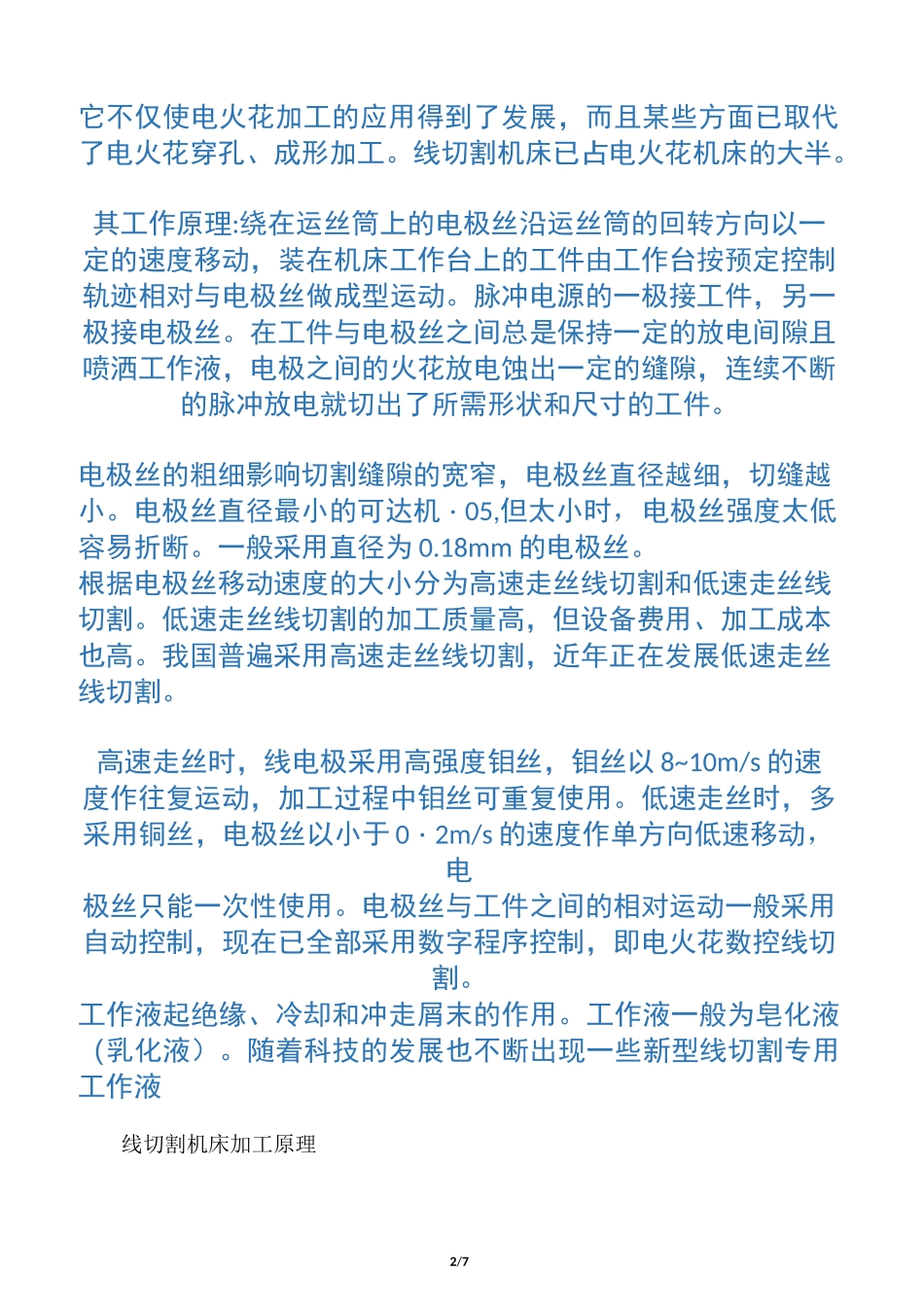

1/7线切割加工原理与传统的切削加工方法不同，电火花加工是利用工具电极和工件两极之间脉冲放电时产生的电腐蚀现象对工件进行尺寸加工的加工方法。电腐蚀现象的一个最简单例子是电气开关的触点的电腐蚀，这种腐蚀是由于触点开闭时产生的火花引起的，逐渐地会损坏触点。电火花腐蚀的主要原因是：电火花放电时火花通道内瞬时产生一个高温热源，将局部金属熔化和气化而蚀除。但这种简单的电腐蚀还不能构成实用的电火花加工。实用的电火花加工要求：1.必须使工具电极和工件被加工表面之间经常保持一定间隙通常约为几微米至几百微米，如果间隙过大，极间电压不能击穿极间介质，因而不能产生火花放电。如果间隙过小，很容易形成短路接触，也不能产生火花放电。因此电火花加工中必须有间隙自动调节装置，或称伺服控制系统。2.火花放电应是短时间的脉冲放电，放电持续时间为10-7-10-3S,且每次放电后需停歇一段时间，以保证消电离，避免持续电弧放电烧伤工件。3.火花放电必须在具有一定绝缘性能的液体介质中进行，如煤油、皂化液等。液体介质又称工作液，它们必须具有（1）较高的绝缘性能，以利于产生脉冲性的火花放电；（2）液体介质还有排除间隙内电蚀产物，保证在时间和空间上分散的重复性脉冲放电正常进行；（3）冷却电极的作用。因此，一般电火花加工设备都具有实现这些要求的装置，它们包括脉冲电源，工作液循环系统，工具电极与工件的相对伺服进给系统以及机床主体等。它主要用于加工各种形状复杂和精密细小的工件,例如模具的凸模、凹模。它是在电火花穿孔、成形加工的基础上发展起来的。2/7它不仅使电火花加工的应用得到了发展，而且某些方面已取代了电火花穿孔、成形加工。线切割机床已占电火花机床的大半。其工作原理:绕在运丝筒上的电极丝沿运丝筒的回转方向以一定的速度移动，装在机床工作台上的工件由工作台按预定控制轨迹相对与电极丝做成型运动。脉冲电源的一极接工件，另一极接电极丝。在工件与电极丝之间总是保持一定的放电间隙且喷洒工作液，电极之间的火花放电蚀出一定的缝隙，连续不断的脉冲放电就切出了所需形状和尺寸的工件。电极丝的粗细影响切割缝隙的宽窄，电极丝直径越细，切缝越小。电极丝直径最小的可达机・05,但太小时，电极丝强度太低容易折断。一般采用直径为0.18mm的电极丝。根据电极丝移动速度的大小分为高速走丝线切割和低速走丝线切割。低速走丝线切割的加工质量高，但设备费用、加工成本也高。我国普遍采用高速走丝线切割，近年正在发展低速走丝线切割。高速走丝时，线电极采用高强度钼丝，钼丝以8~10m/s的速度作往复运动，加工过程中钼丝可重复使用。低速走丝时，多采用铜丝，电极丝以小于0・2m/s的速度作单方向低速移动，电极丝只能一次性使用。电极丝与工件之间的相对运动一般采用自动控制，现在已全部采用数字程序控制，即电火花数控线切割。工作液起绝缘、冷却和冲走屑末的作用。工作液一般为皂化液（乳化液）。随着科技的发展也不断出现一些新型线切割专用工作液线切割机床加工原理3/7线切割机床加工的原理线切割机床加工的基本原理是：利用一根运动着的金属丝（直径为0.02〜的钼丝或黄铜丝）作为工具电极，在金属丝与工件间施加脉冲电流，产生放电腐蚀，对工件进行切割加工。根据电极丝的运行速度，电火花线切割机床通常分为两大类：一类是高速走丝（或称快走丝）电火花线切割机床（WEDM-HS），这类机床的电极丝作高速往复运动，一般走丝速度为8〜/s，这是我国生产和使用的主要机种，也是我国独创的电火花线切割加工模式；另一类是低速走丝（或称慢走丝）电火花切割机床（WEDS-LS），这类机床的电极作低速单向运动，一般走丝速度低于/s，这是国外生产和使用的主要机种。图a、b为高速走丝电火花线切割工艺及装置的示意图。工件接高频脉冲电源的正极，电极丝接负极，即采用正极性加工，电极丝缠绕在贮丝筒上，电机带动贮丝筒运动，致使电极丝不断地进入和离开放电区域，电极丝与工件之间浇注工作液介质。当电频脉冲电源通电后，随着工作液的电离、击穿，形成放电通道，电子高速奔向正极，正离子奔向负极，于是电能转变为动能，粒子间的相互撞击以...
