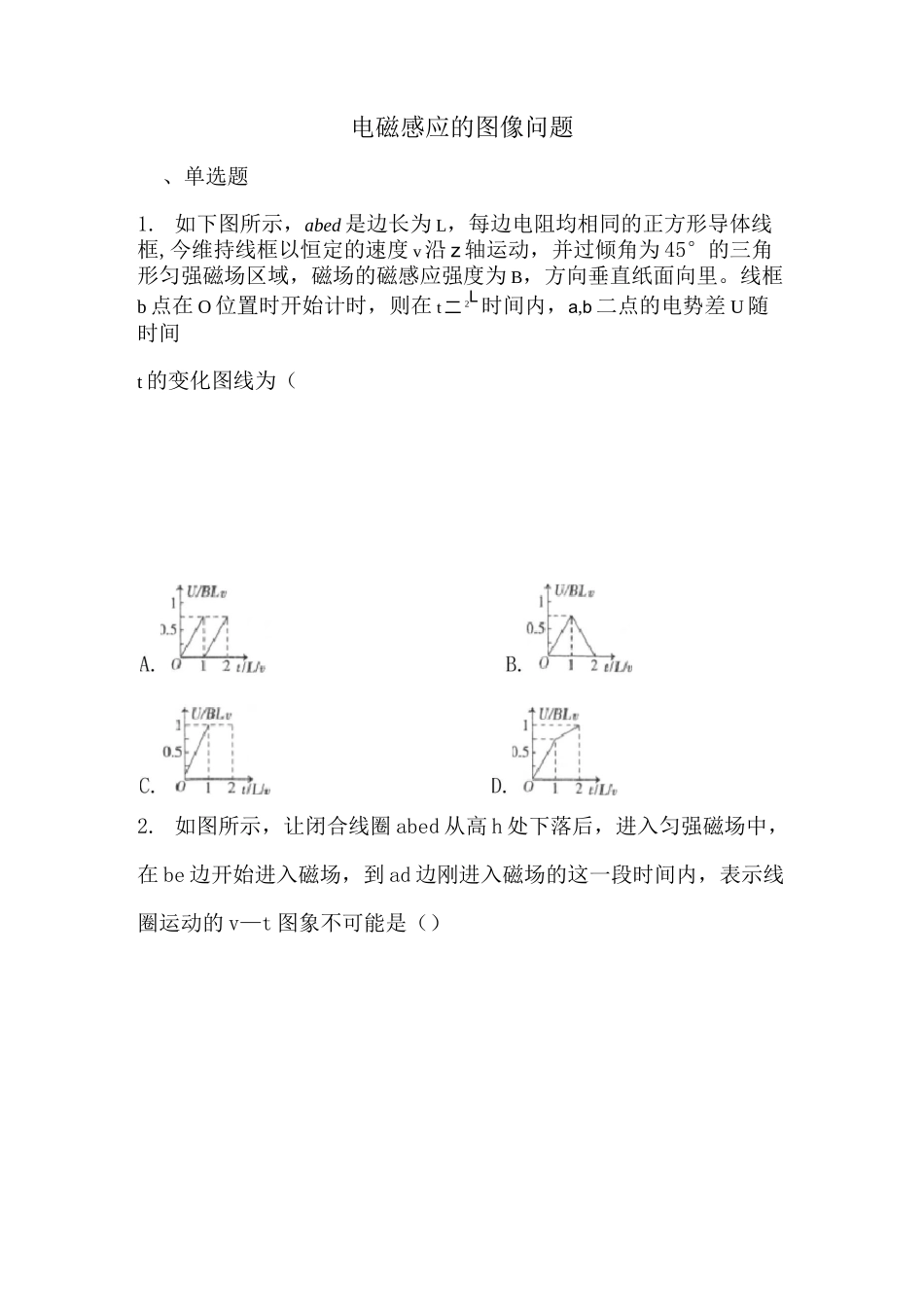

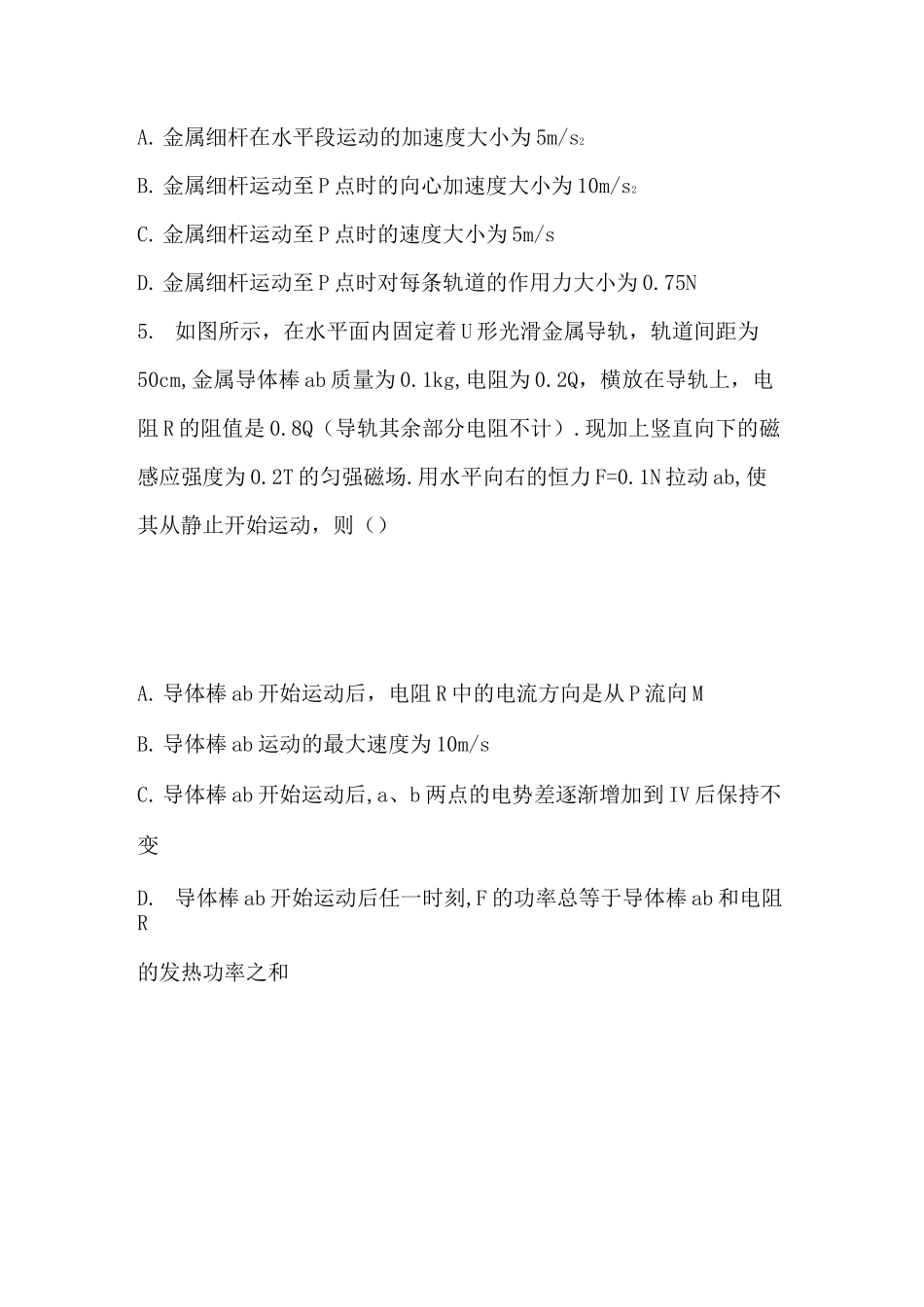

电磁感应的图像问题、单选题1.如下图所示，abed是边长为L，每边电阻均相同的正方形导体线框,今维持线框以恒定的速度v沿z轴运动，并过倾角为45°的三角形匀强磁场区域，磁场的磁感应强度为B，方向垂直纸面向里。线框b点在O位置时开始计时，则在t二2L时间内，a,b二点的电势差U随时间t的变化图线为（2.如图所示，让闭合线圈abed从高h处下落后，进入匀强磁场中，在be边开始进入磁场，到ad边刚进入磁场的这一段时间内，表示线圈运动的v—t图象不可能是（）3.如图所示,用粗细相同的铜丝做成边长分别为L和2L的两只单匝闭合线框a和b,以相同的水平速度从磁感应强度为B的匀强磁场区域中匀速地拉到磁场外，则在此过程中（A.线框a、b中电流大小之比I:1=1:1abB.线a、b中电流大小之比I:I=1:2abC.线框a、b中焦耳热之比Q:Q=1:2abD.线框a、b中焦耳热之比Q:Q=1:8ab4.如图所示，光滑的金属轨道分为水平段和圆弧段两部分,0点为圆弧的圆心,N为轨道交点。两轨道之间宽度为0.5m,匀强磁场方向竖直向上,大小为0.5T。质量为0.05kg的金属细杆置于轨道上的M点。当在金属细杆内通以电流强度为2A的恒定电流时，其可以沿轨道由静止开始向右运动。已知MN=OP=1.0m,金属杆始终垂直轨道,0P沿水平方向，则（）A.金属细杆在水平段运动的加速度大小为5m/s2B.金属细杆运动至P点时的向心加速度大小为10m/s2C.金属细杆运动至P点时的速度大小为5m/sD.金属细杆运动至P点时对每条轨道的作用力大小为0.75N5.如图所示，在水平面内固定着U形光滑金属导轨，轨道间距为50cm,金属导体棒ab质量为0.1kg,电阻为0.2Q，横放在导轨上，电阻R的阻值是0.8Q（导轨其余部分电阻不计）.现加上竖直向下的磁感应强度为0.2T的匀强磁场.用水平向右的恒力F=0.1N拉动ab,使其从静止开始运动，则（）A.导体棒ab开始运动后，电阻R中的电流方向是从P流向MB.导体棒ab运动的最大速度为10m/sC.导体棒ab开始运动后,a、b两点的电势差逐渐增加到IV后保持不变D.导体棒ab开始运动后任一时刻,F的功率总等于导体棒ab和电阻R的发热功率之和6.如图所示,A是一个边长为L的正方形导线框，每边电阻为r.现维持线框以恒定速度v沿x轴运动，并穿过图中所示由虚线围成的匀强磁场区域.U=©-©,线框在图示位置的时刻作为时间的零点，则b、cbcbc两点间的电势差随时间变化的图线应为（）7.如图甲所示，水平放置的U形金属导轨宽度为25cm,其电阻不计。阻值为2Q的金属棒与导轨垂直放置。金属棒与导轨左端相距40cm。匀强磁场与水平面的夹角为30°斜向下，从t=0时刻起磁感应强度随时间的变化如图乙所示。已知在0~2s内金属棒始终处于静止状态。则下列说法中正确的是（）A.在t=0时，金属棒所受安培力为零B.在t=1s时，金属棒所受安培力为零C.在t=0与t=2s时,金属棒所受安培力大小相等卜匚斗工*!31D.在t=0到t=2s时间内流过金属棒横截面积的电荷量为0.05C8.如图所示,阻值为R的金属棒从图示位置ab分别以v、v的速度沿光12滑导轨（电阻不计）匀速滑到ab位置，若v:v=1:2，则在这两次过程中12（）rI__bb，A.回路电流I:I二1:212B.产生的热量Q:Q二1:212C.通过任一截面的电荷量q:q二1:212D.外力的功率P:P二1:2129.如图所示,abcd为一边长为l的正方形导线框，导线框位于光滑水平面内，其右侧为一匀强磁场区域，磁场的边界与线框的cd边平行，磁场区域的宽度为2l,磁感应强度为B,方向竖直向下。线框在一垂直于cd边的水平恒定拉力F作用下沿水平方向向右运动，直至通过磁场区域。cd边刚进入磁场时，线框开始匀速运动，规定线框中电流沿逆时针时方向为正，则导线框从刚进入磁场到完全离开磁场的过程中,a、b两端的电压U及导线框中的电流i随cd边的位移x变化的ab图线可能是（）AB10.如图所示,两光滑平行金属导轨MN、PQ相距为L,所在平面与水平面成9角,M、P两端接一电阻为R的定值电阻，电阻为r的金属棒ab垂直导轨放置，其他部分电阻不计。整个装置处在磁感应强度为B、方向垂直导轨平面向上的勾强磁场中，t=0时对金属棒施加一平行于导轨向上的外力F,使金属棒由静止开始沿导轨向上做加速度为a的匀加速直线运动。下列关于金属棒产生的电动势E、金属棒受到的安培力大小F安,通过定值电阻R的电荷量q、定值电阻R上分得的电压U...
