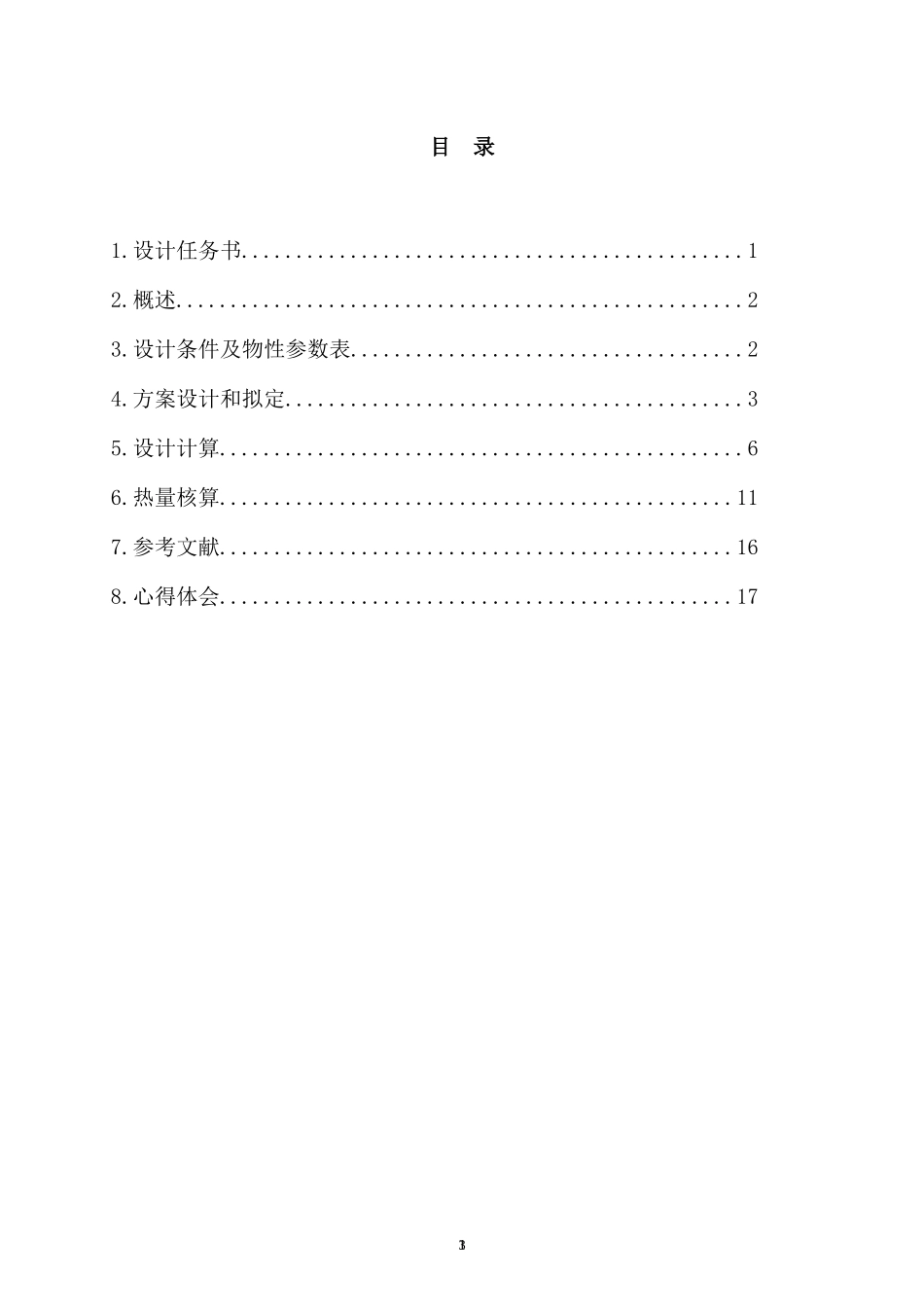

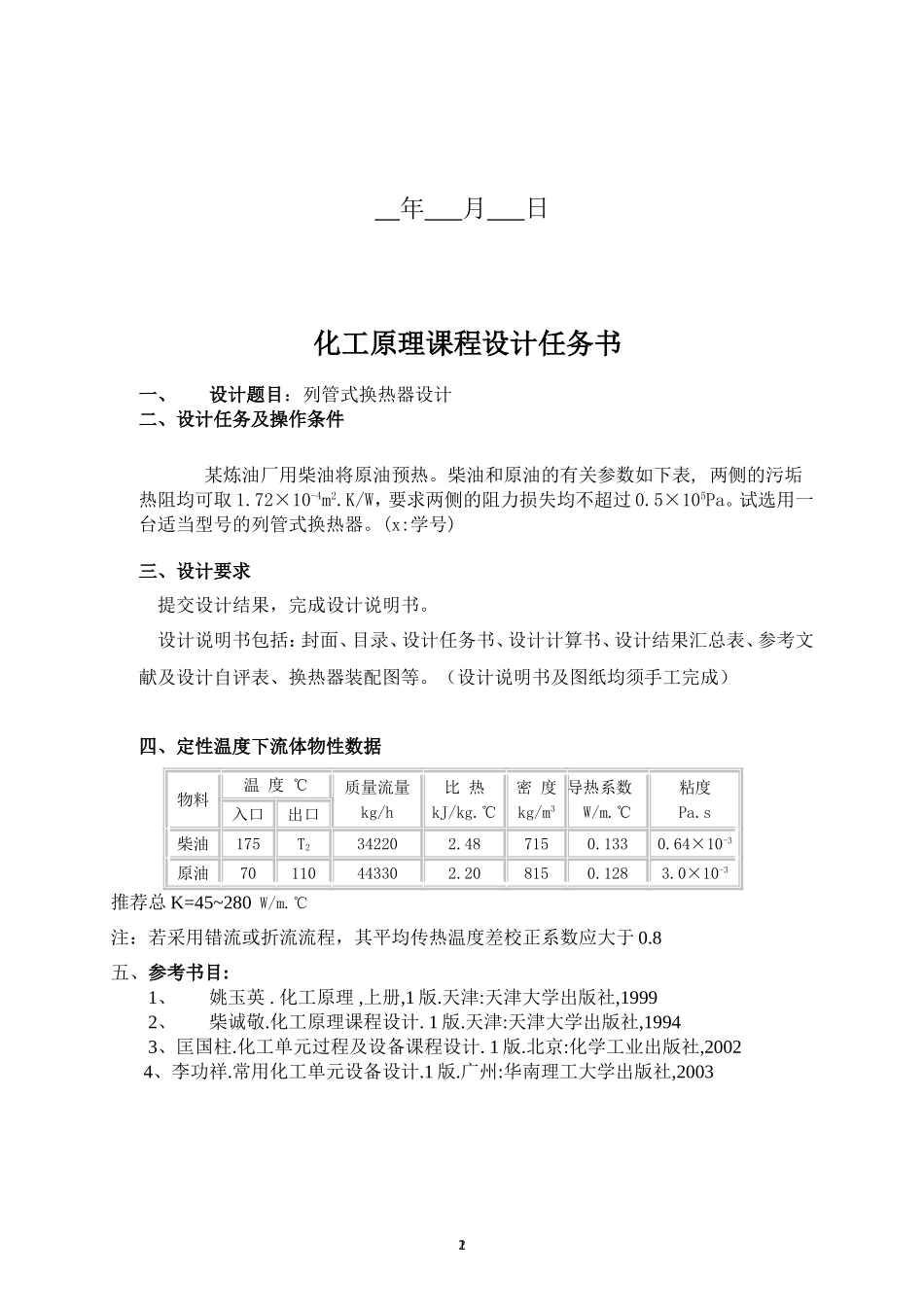

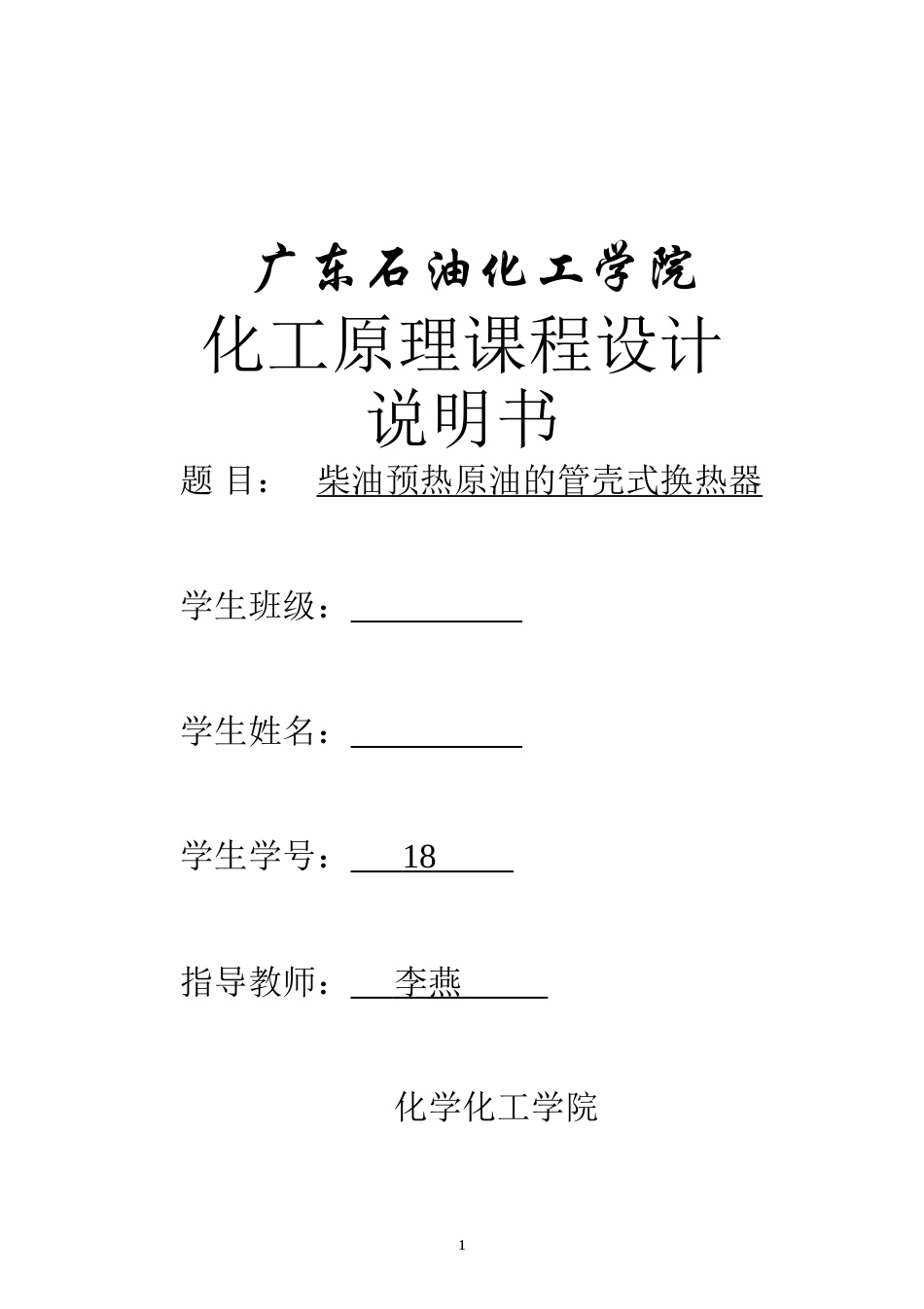

1广东石油化工学院化工原理课程设计说明书题目：柴油预热原油的管壳式换热器学生班级：学生姓名：学生学号：18指导教师：李燕化学化工学院12年月日化工原理课程设计任务书一、设计题目：列管式换热器设计二、设计任务及操作条件某炼油厂用柴油将原油预热。柴油和原油的有关参数如下表,两侧的污垢热阻均可取1.72×10-4m2.K/W，要求两侧的阻力损失均不超过0.5×105Pa。试选用一台适当型号的列管式换热器。(x:学号)三、设计要求提交设计结果，完成设计说明书。设计说明书包括：封面、目录、设计任务书、设计计算书、设计结果汇总表、参考文献及设计自评表、换热器装配图等。（设计说明书及图纸均须手工完成）四、定性温度下流体物性数据物料温度℃质量流量kg/h比热kJ/kg.℃密度kg/m3导热系数W/m.℃粘度Pa.s入口出口柴油175T2342202.487150.1330.64×10-3原油70110443302.208150.1283.0×10-3推荐总K=45~280W/m.℃注：若采用错流或折流流程，其平均传热温度差校正系数应大于0.8五、参考书目:1、姚玉英.化工原理,上册,1版.天津:天津大学出版社,19992、柴诚敬.化工原理课程设计.1版.天津:天津大学出版社,19943、匡国柱.化工单元过程及设备课程设计.1版.北京:化学工业出版社,20024、李功祥.常用化工单元设备设计.1版.广州:华南理工大学出版社,200313目录1.设计任务书..............................................12.概述....................................................23.设计条件及物性参数表....................................24.方案设计和拟定..........................................35.设计计算................................................66.热量核算...............................................117.参考文献...............................................168.心得体会...............................................1711．设计任务书1.1设计题目用柴油预热原油的管壳式换热器1.2设计任务1.查阅文献资料，了解换热设备的相关知识，熟悉换热器设计的方法和步骤；2.根据设计任务书给定的生产任务和操作条件，进行换热器工艺设计及计算；3.根据换热器工艺设计及计算的结果，进行换热器结构设计；4.以换热器工艺设计及计算为基础，结合换热器结构设计的结果，绘制换热器装配图；5.编写设计说明书对整个设计工作的进行书面总结，设计说明书应当用简洁的文字和清晰的图表表达设计思想、计算过程和设计结果。1.3操作条件物料温度℃质量流量kg/h比热kJ/kg.℃密度kg/m3导热系数W/m.℃粘度Pa.s入口出口柴油170T2350802.487150.1330.64×10-3原油60105411042.208150.1283.0×10-32.概述在不同温度的流体间传递热能的装置称为热交换器,简称为换热器。在换热器中至少要有两种温度不同的流体,一种流体温度较高,放出热量;另一种流体则温度较低,吸收热量在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,它们也是这些行业的通用设备,并占有十分重要的地位。12随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样，不同类型的换热器也各有优缺点，性能各异。列管式换热器是最典型的管壳式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。3.设计条件及物性参数表3.1操作条件原油：入口温度60℃出口温度105℃质量流量：41104kg/h加热介质柴油：入口温度170℃出口温度T2质量流量：(35080)kg/h允许压降：不超过0.3×105Pa4.方案设计和拟订根据任务书给定的冷热流体的温度，来选择设计列管式换热器中的浮头式换热器；再依据冷热流体的性质，判断其是否易结垢，来选择管程走什么，壳程走什么。在这里，柴油走管程，原油走壳程。从手册中查得冷热流体的物性数据，如密度，比热容，导热系数，黏度。计算出总传热系数，再计算出传热面积。根据管径管内流速，确定传热管数，标准传热管长为6m，算出传热管程，传热管总根数等等。再来就校正传热温差以及壳程数。确定传热管排列方式和分程方法。根据设计步骤，计算出壳体内径，选择折流板，确定板间距，折流板数等，再设计壳程和管程的内径。分别对换热器的热量，管程对...
